20 04 ROLLSTUHL BENUTZEN
4.11 Antriebsräder abnehmen und
aufstecken
Beim Transport des Rollstuhls und bei einigen
Einstellarbeiten kann es hilfreich sein, die An-
triebsräder abzunehmen.
Antriebsrad abnehmen:
1. Drücken Sie mit dem Daumen auf den Arre-
tierknopf der Steckachse in der Mitte der
Radnabe (1, Abb. 15).
2. Greifen Sie mit den übrigen Fingern zwi-
schen die Speichen.
3. Ziehen Sie das Antriebsrad zusammen mit
der Steckachse aus der Achsaufnahme (2,
Abb. 15).
Antriebsrad aufstecken:
1. Drücken Sie mit dem Daumen auf den Arre-
tierknopf der Steckachse.
2. Setzen Sie das Antriebsrad am Rollstuhl an
und stecken Sie die Steckachse in die Auf-
nahme, bis sie einrastet.
3. Prüfen Sie, ob die Steckachse korrekt einge-
rastet ist.
WARNUNG
Achten Sie stets darauf, dass nach dem Aufste-
cken der Räder die Verriegelung korrekt einge-
rastet ist.
Bedienungsanleitung TOMTAR MR-S / MR-LG / Version 2.0.0 DE
1
2
HINWEIS
Wenn Sie den Arretierknopf beim Aufstecken
des Antriebsrads gedrückt halten, lässt sich
die Steckachse leichter in die Aufnahme ein-
führen.

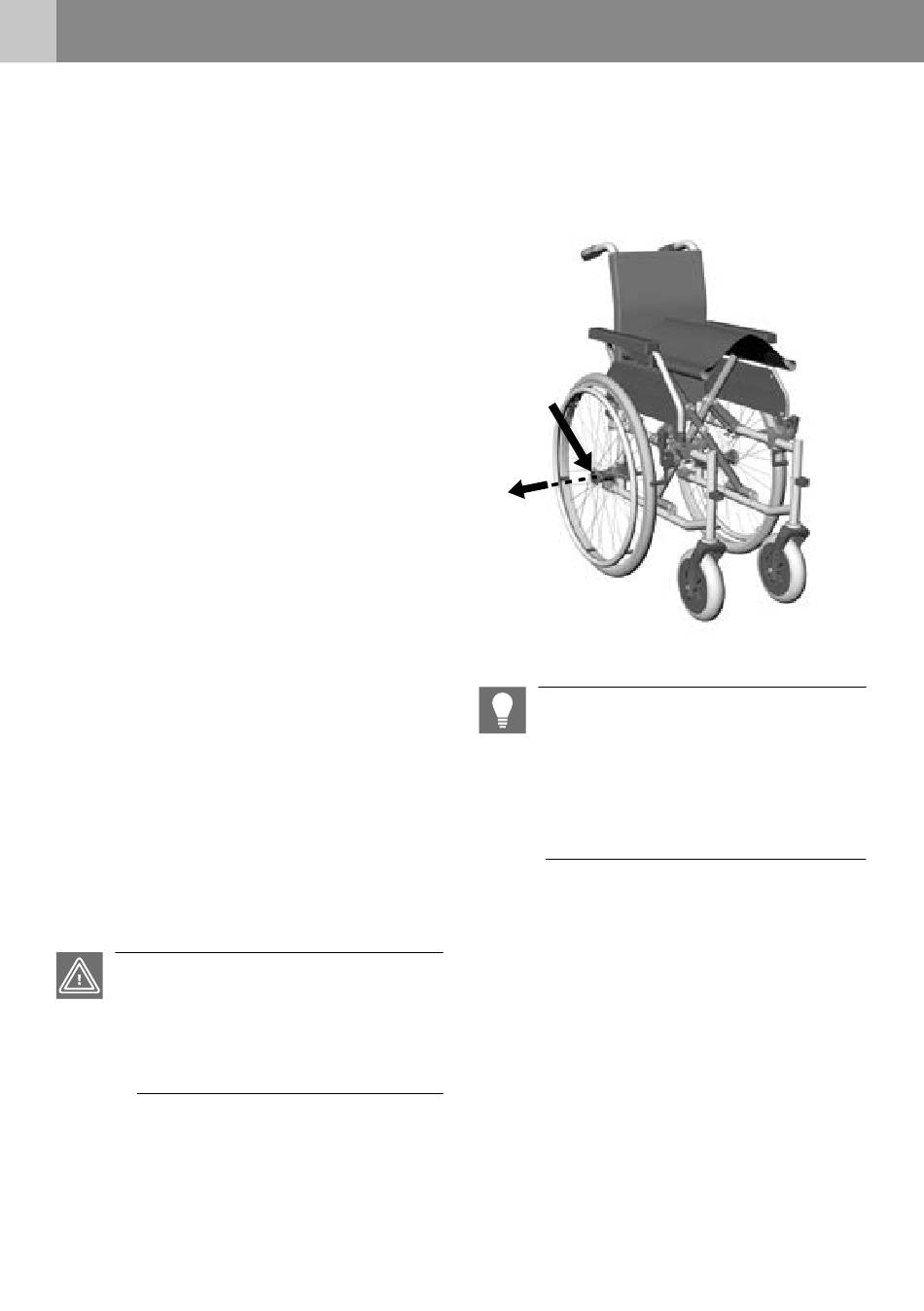

Abb.15
