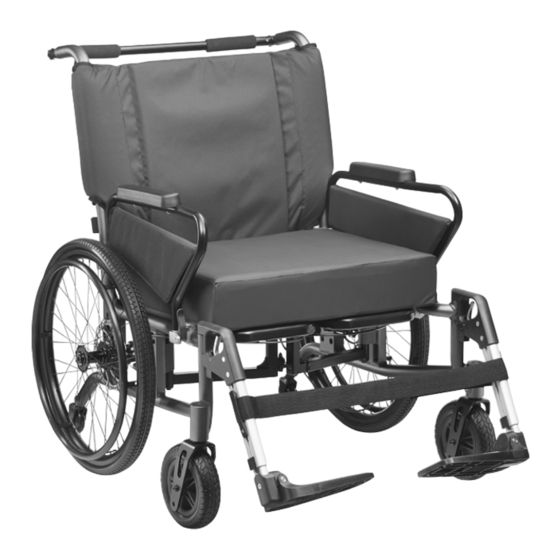

Bedienungsanleitung manueller XXL-Rollstuhl Version 4.0.0...
Seite 2
Zeilen zu übertragen, damit Sie Ihnen bei Rückfragen zum Produkt zur Verfügung stehen (siehe Kapitel Produktkennzeichnung, Abb. 51)*. Typ / Modell: Artikel Nr. / REF: Seriennummer (21): Herstellungsdatum: Sonstige Angaben/Notizen: * Die Identifikationsdaten bzw. das Typenschild können abweichen bei Sonderanfertigungen DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
Seite 3
Sie sich bitte an Ihr Sanitäts-Fachhaus. Auf unserer Homepage finden Sie immer die aktuellen Unterlagen zu Ihrem Produkt. Für Hinweise und Fragen zur Produktsicherheit und zu Rückrufen wenden Sie sich an DIETZ. Unsere Kontaktinformationen fin- den Sie auf der Rückseite der Bedienungsanleitung. HINWEIS Für Menschen mit eingeschränkter Sehfähigkeit...
Dieser Rollstuhl dient zur Unterstützung bei Gehunfähigkeit bzw. stark ausgeprägter Gehbehinderung, speziell bei übergewichtigen und / oder adipösen Personen, durch Lähmung Gliedmaßenverlust Gliedmaßendefekt / -deformation Gelenkkontrakturen / Gelenkschäden (nicht an beiden Armen) Sonstige Erkrankungen DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
01 WICHTIGE INFORMATIONEN KONTRAINDIKATION Dieser Rollstuhl darf nicht verwendet werden bei Wahrnehmungsstörungen Starken Gleichgewichtsstörungen Gliedmaßenverlust an beiden Armen Gelenkkontrakturen / Gelenkschäden an beiden Armen Sitzunfähigkeit Verminderter oder nicht ausreichender Sehkraft ZEICHEN UND SYMBOLE Diese Symbole markieren Textpassagen, die hilfreich sind für die Nut- zung und den Betrieb des Produktes im Alltag.
Sie Erklärungen zu allen komplexeren Einstellarbeiten wie Sitz- höhe, Winkel etc. für eine optimale Anpassung. HINWEIS Die erste Inbetriebnahme sollte vom geschulten Personal des Sani- täts-Fachhändlers durchgeführt werden. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
03 ROLLSTUHL IN BETRIEB NEHMEN 3.1 Rollstuhl entfalten Stellen Sie sich vor den Rollstuhl, greifen Sie die Seitenteilrohre im vorderen Bereich und drücken Sie diese nach außen (1, Abb.2). Drücken Sie eine der Sitzflächen mit der fla- chen Hand im vorderen Bereich nach unten, (2, Abb.2) bis der Rollstuhl vollständig ent- faltet ist.
Position (2, Abb. 6) und fixieren Sie die Verschraubung anschließend. Um eine gleichmäßige Höheneinstellung beider Sei- Abb. 6 ten zu erzielen, sind zur besseren Orientie- rung außenseitig Indexierungen angebracht. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
03 ROLLSTUHL IN BETRIEB NEHMEN 3.5 Fußbrett Zur Montage des Fußbretts klappen Sie eine Fußplatte nach oben (1, Abb. 7). Stecken Sie das Fußbrett vollständig auf die nach oben geklappte Fußplatte (1, Abb. 8) und schwenken Sie das Fußbrett dann nach unten (2, Abb.
Drücken Sie die vordere Klemmschelle leicht nach oben, dass der Zapfen des Sei- tenteils flächig aufliegt. Zum Abschluss fi- Abb. 12 xieren Sie die beiden Innensechskant- schrauben der vorderen Klemmschelle. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
03 ROLLSTUHL IN BETRIEB NEHMEN Wenn Sie die Klemmschellen weiter innen- seitig positionieren, reduziert sich die hin- tere Sitzbreite (Abb. 13). Abb. 13 Im Gegenzug vergrößert sich die hintere Sitzbreite, wenn Sie die Klemmschellen nach außen positionieren (Abb. 14). Abb. 14 3.8 Abduktionsseitenteile Die Abduktionsseitenteile sind zusätzlich zu der Einstellbarkeit im hinteren Bereich seiten-...
Sie bitte wie folgt vor: Abb. 17 HINWEIS Stellen Sie den Rollstuhl rückwärts gegen eine stabile Wand. Damit ist gewährleistet, dass der Rollstuhl auf glattem Untergrund nicht weg- rutschen kann. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
Seite 17
04 ROLLSTUHL BENUTZEN Hinsetzen 1. Lösen Sie die Beinstützen und schwenken Sie diese nach außen ab. Stellen Sie den Rollstuhl nach Möglichkeit mit den Hinterrädern an eine stabile Wand. Blockieren Sie den Rollstuhl mit der Feststellbremse. Stellen Sie sich so nah wie möglich an den Rollstuhl, drehen Sie sich um und gehen Sie vorsichtig so weit zurück, bis Sie an Ihren Beinen die Kante der Sitzfläche spüren.
Um Handverletzungen zu vermeiden greifen Sie WARNUNG während der Fahrt mit dem Rollstuhl nicht zwi- schen die Speichen oder zwischen Antriebsrad Die Greifringe können sich bei längeren und die Feststellbremse.. Bremsmanövern stark erhitzen.. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
04 ROLLSTUHL BENUTZEN 4.3 Rollstuhl parken mit der Feststellbremse Die Feststellbremse ermöglicht es dem Benut- zer, den Rollstuhl sicher zu parken. Im Stillstand betätigen Sie die Feststellbrem- se (Reifenbremse). Drücken Sie den Hebel dafür nach vorn (1, Abb. 19), bis er selbst- ständig hält.
Abb. 21 WARNUNG WARNUNG Treppen mit mehr als zwei Stufen sollten nur mit Unterstützung von Begleitpersonen befah- Versuchen Sie keinesfalls, Steigungen / Gefälle werden.. diagonal hinauf / hinunter zu fahren.. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
04 ROLLSTUHL BENUTZEN 4.5 Bremse für Begleitperson (optional) Durch Ziehen des Bremshebels nach oben (1, Abb. 22) kann der Rollstuhl kontrolliert abgebremst werden. Um den Rollstuhl zu parken, können Sie den Bremshebel arretieren. Ziehen Sie dazu den kleinen Verriegelungshebel ebenfalls nach oben (2, Abb.
Lösen Sie hierzu den Verriegelungshebel der vorderen Klemmschelle (1, Abb. 24), in- dem Sie ihn nach oben drücken. Das Seitenteil ist nun entriegelt und kann nach oben herausgezogen werden (2, Abb.24). Abb. 24 DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
04 ROLLSTUHL BENUTZEN 4.9 Beinstützen abschwenken und abnehmen Zum Abnehmen der Beinstütze entfernen Sie zuerst das Wadenband (siehe Kapitel 3.6) und dann das Fußbrett. Danach kön- nen Sie die Fußplatten hoch klappen (1, Abb.25). Betätigen Sie jetzt den Entriegelungshebel (2, Abb. 25) und schwenken Sie die Bein- stütze nach außen.
Rollstuhl wird verhindert. Der Beckengurt wird hinten rechts und links an dem Rückenrohr befestigt (Abb. 28). WARNUNG Der nachträgliche Anbau sollte in einer Fach- werkstatt vorgenommen werden. Abb. 28 DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
04 ROLLSTUHL BENUTZEN 4.13 Transport des Rollstuhls ohne WARNUNG Rollstuhlbenutzer Der tauron|rsi ist nicht nach ISO-Norm 7176-19 Zum Transport im Pkw, im Flugzeug, in der getestet und ist somit nicht als Sitz zur Perso- Bahn oder einfach nur, um Platz zu schaffen, nenbeförderung im Kfz zugelassen.
05 INDIVIDUELLE EINSTELLUNGEN 5.2 Scheibenbremse (optional) Um eine gleichmäßige Bremswirkung zu er- reichen, wird die Bremskraft an der jeweili- gen Einstellschraube (linker Bremszylinder / rechter Bremszylinder) justiert (1, Abb. 31). Die Bremskraft wird durch Herausdrehen der Einstellschraube verstärkt. Lösen Sie die Kontermutter und drehen Sie die Einstell- schraube heraus, bis Sie am sich drehenden Rad Schleifgeräusche wahrnehmen.
Position (2, Abb. 34) und fixieren Sie die Verschraubung anschließend. Um eine gleichmäßige Höheneinstellung beider Sei- Abb. 34 ten zu erzielen, sind zur besseren Orientie- rung außenseitig Indexierungen angebracht. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
05 INDIVIDUELLE EINSTELLUNGEN 5.6 Beinstütze winkelverstellbar (optional) Lösen Sie die Innensechskantschraube rück- seitig (1, Abb. 35). Nun können Sie das Beinstützen-Unterteil in der Höhe verstellen (2, Abb. 35). Ist die gewünschte Postion gewählt, können Sie die Feststellschraube wieder arretieren. Um den Winkel der Beinstütze zu ändern ziehen oder drücken Sie den Hebel (3, Abb.
Stellen Sie sicher, dass alle vier Schraubver- bindungen wieder fest angezogen sind. WARNUNG Die beschriebene Umbaumöglichkeit der Sitz- platte darf nur vom Fachhändler durchgeführt Abb. 37 werden. Abb. 38 Abb. 39 DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
05 INDIVIDUELLE EINSTELLUNGEN 5.9 Schiebestange Die Schiebestange kann in 45°-Schritten ein- gestellt werden. Lösen Sie hierfür die beiden Innensechs- kantschrauben (links/rechts) (1, Abb. 40) und drehen Sie diese vollständig heraus. Bringen Sie dann die Schiebestange in eine für Sie angenehme Position (2, Abb. 40). Ziehen Sie anschließend die Verschraubun- Abb.
Achten Sie dabei darauf, dass Sie Abb. 46 die Verschraubungen wieder fest anziehen. WARNUNG Bei Veränderung des Radstandes ist eine Neu- justierung der Scheibenbremsen erforderlich (siehe Kapitel 5.3) falls diese optional gewählt wurde. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
05 INDIVIDUELLE EINSTELLUNGEN 5.12 Antikippräder Die Antikippräder verhindern das Kippen des Rollstuhles nach hinten. Die Antikipprolle sollte in geringem Abstand zum Boden positioniert sein. Dazu können die An- tikippräder individuell eingestellt werden. Lösen Sie hierzu die Verschraubung und telesko- pieren Sie die Antikippräder mit einem möglichst geringen Bodenabstand.
Seite 34
WARNUNG Sollten Zubehöre oder Anbauten am Rollstuhl vorgenommen werden, dann müssen die Si- cherheitshinweise in der Bedienungsanleitung des Zubehörs oder des Anbaus in jedem Fall beachtet werden. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
06 TECHNISCHE DOKUMENTATION SO WIRD BEI DIETZ GEMESSEN Die Angaben zu Abmessungen beziehen sich auf die Standardkonfiguration des Rollstuhls und können je nach Rollstuhlausführung und Konfiguration abweichen. HINWEIS An textilen Bauteilen gemessene Dimensionen (z. B. Rückenhöhe) sind als Richtwerte mit einer Toleranz von + / –...
Je nach Konfi guration ihres Rollstuhles kann das empfohlene Maß von 700 mm (nach DIN EN 12183) ab Sitzbreite 480 mm überschritten werden Rollstuhlgewicht abzüglich abnehmbarer Teile (hier ohne Antriebsräder, Beinstützen inkl. Fußbrett und Seitenteile) Maximales Benutzergewicht inklusive Zuladung. Das Gewicht der Zuladung minimiert das maximale Benutzergewicht DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
Springen Sie nicht mit dem Rollstuhl von mehreren Personen oder Lasten von Hindernissen (Kanten, Stufen etc.) missbraucht werden. Er dient ausschließ- herunter. lich zum Transport einer Person, im Sitzen, auf der dafür vorgesehenen Sitzfläche. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
Seite 39
07 SICHERHEITSBELEHRUNG Benutzen Sie Ihren Rollstuhl nur bestim- Überschreiten Sie niemals die max. mungsgemäß. Fahren Sie nicht unge- Zuladung für Fahrer inklusive mitgeführ- bremst gegen Hindernisse (Stufen, ter Gegenstände, dies kann zu Verletzun- Kanten) oder springen Sie von diesen gen und Schäden am Stuhl führen. herunter.
Handbuch sowie der Ersatzteilkatalog stehen Ih- vor jedem Wiedereinsatz und nach längerer nen auf unserer Website unter den jeweiligen Produkteinlagerung (> 4 Monate) durchge- Produktinformationen zur Verfügung. führt werden. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
08 HINWEISE ZUM GEBRAUCH INSTANDHALTUNGSPLAN monatlich Beschreibung vor Fahrtbeginn Feststellbremsen • Bei arretierten Feststellbremsen dürfen sich die Räder Funktion überprüfen nicht drehen. Die Feststellbremsen müssen nach einem Austausch oder einer Änderung der Position der Hinterräder neu eingestellt werden. Dies darf nur durch den autorisierten Fachhändler erfolgen.
Seite 42
Rollstuhl nicht mehr genutzt werden, da ein andere Schäden sicherer Fahrbetrieb nicht mehr gewährleistet ist. • Je nach Verschmutzungsgrad, mindestens aber Reinigung monatlich, ist der gesamte Rollstuhl zu reinigen (siehe auf Verschmutzung überprüfen Kapitel Reinigung). DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
FEHLERSUCHE UND -BEHEBUNG Mögliche Ursachen Maßnahmen Die Hinterräder laufen nicht • Die Speichen sind locker, verzogen oder Einen autorisierten geradlinig gebrochen. Fachhändler aufsuchen • Der Reifendruck der Räder ist unterschied- lich (nur bei optional gewählter Luftberei- Reifendruck korrigieren fung). • Die Radachsen sind verschmutzt. Schmutz entfernen Der Rollstuhl fährt nicht geradlinig •...
Bei Polsterteilen mit Nähten kann eine sichere Desinfektion nicht gewährleistet werden. Wir Achten Sie bei der Desinfektion auf die Nut- empfehlen, Rücken- und Sitzpolster ggf. auszu- zungs-und Verarbeitungshinweise des Herstellers tauschen. der Desinfektionsmittel. DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
08 HINWEISE ZUM GEBRAUCH WEITERGABE UND WIEDEREINSATZ Ihr Produkt ist für die Weitergabe/Wiedereinsatz geeignet, es sei denn es ist eine Sonderanfertigung und entsprechend gekennzeichnet. Die Anzahl der Wiedereinsätze ist abhängig vom Zustand der Materialab- nutzung und der Funktionstauglichkeit des jeweiligen Produkts. Bei der Weitergabe und dem Wiedereinsatz des Rollstuhls an einen neuen Nutzer bzw.
JJJJ-MM Achtung: Beachten Sie stets (10)190XXXX (21)161XXXXXX die Sicherheitshinweise der Bedienungsanleitung! Abb. 52 Medical Device / Medizinprodukt CE-Kennzeichnung Ist abhängig von den Rollstuhleinstellung und den physischen Fähigkeiten des Benutzers DIETZ GmbH / Bedienungsanleitung Manueller XXL-Rollstuhl tauron|rsi / Version 4.0.0 DE...
Gebrauchsanweisung angegeben sind. Die angegebene Lebensdauer stellt keine zusätzliche Gewährleistung dar. HAFTUNG Die DIETZ GmbH Reha-Produkte haftet nur, wenn die Produkte unter den vorgegebenen Bedingungen und zu den vorgegebenen Zwecken eingesetzt werden. Wir empfehlen, die Produkte sachgemäß zu handha- ben und entsprechend der Anleitung zu pflegen.
