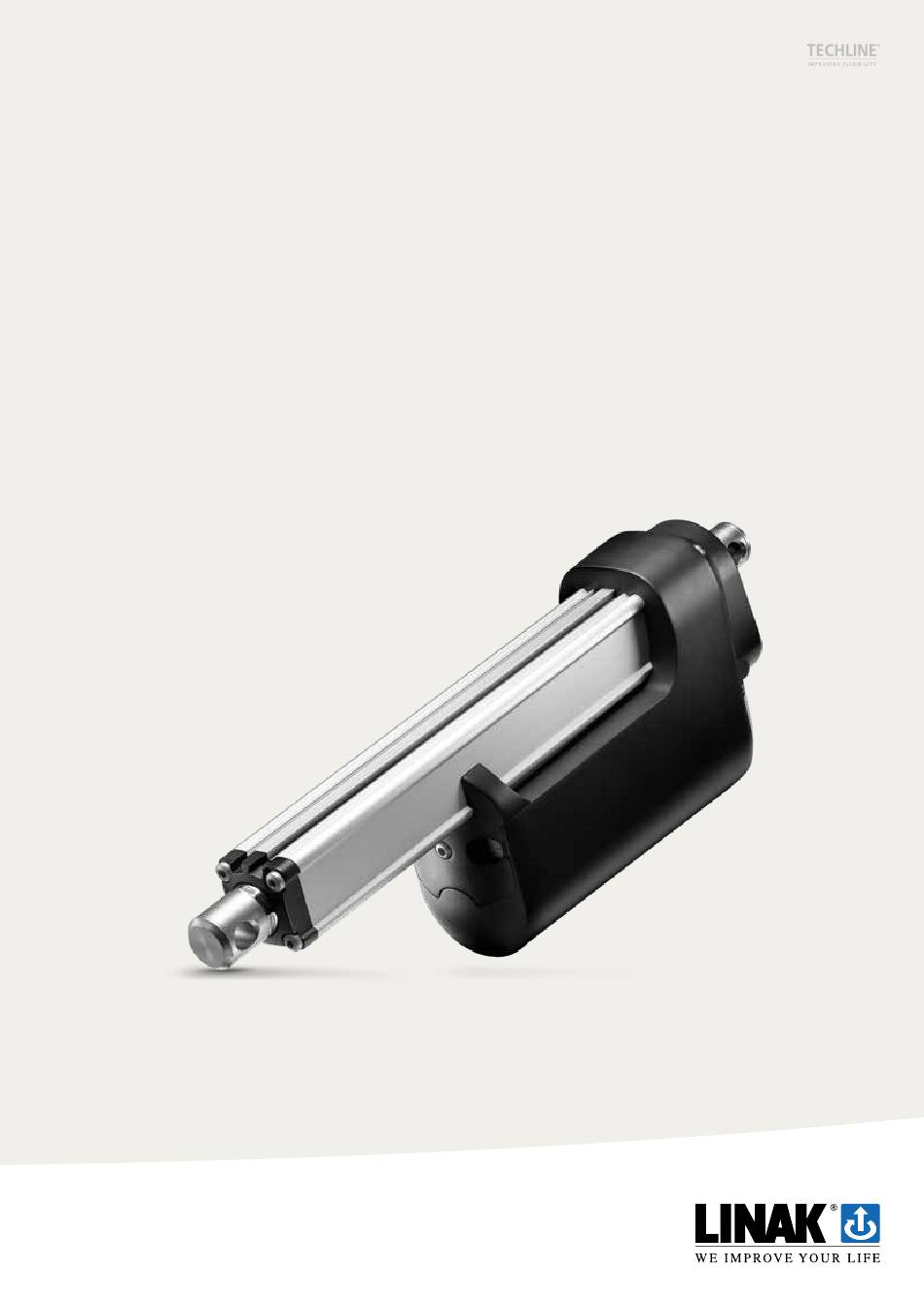

- Seite 1 Linearaktuator LA36 Datenblatt LINAK.DE/TECHLINE LINAK.AT/TECHLINE...
-
Seite 2: Inhaltsverzeichnis
Abmessungen des 9-poligen Signalkabels ������������������������������������������������������������������������������������������36 Abmessungen des Y-Kabels ���������������������������������������������������������������������������������������������������������������������������37 BusLink- und Actuator Connect-Kabel �������������������������������������������������������������������������������������������������� 38 Stecker ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������39 Umweltprüfungen - Klima ������������������������������������������������������������������������������������������������������������������������������������ 41 Umweltprüfungen - Mechanisch �������������������������������������������������������������������������������������������������������������������� 43 Umweltprüfungen - Elektrisch �������������������������������������������������������������������������������������������������������������������������� 43 Umweltprüfungen - Klima - LA36 Off-Highway ������������������������������������������������������������������������������������44 Kontakt ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 45... -
Seite 3: Vorwort
Diese Montageanleitung richtet sich nicht an den Endverbraucher. Sie ist nur als Informationsquelle für den Geräte- oder Systemhersteller gedacht und beschreibt, wie Sie Ihre LINAK Elektronik installie- ren, benutzen und warten. Der Hersteller des Endprodukts ist dafür verantwortlich, eine Bedienungs- anleitung zur Verfügung zu stellen, in der relevante Sicherheitsinformationen aus dieser Anleitung an... -
Seite 4: Nutzungsbedingungen
NAK jedoch nicht garantieren, dass ein bestimmtes Produkt zu einem bestimmten Zeitpunkt verfüg- bar ist. LINAK behält sich das Recht vor, den Verkauf von Produkten einzustellen, die auf der Website, in Katalogen oder in anderen schriftlichen Unterlagen, die von LINAK, LINAK Niederlassungen oder LINAK Partnern erstellt und produziert wurden, aufgeführt sind. -
Seite 5: Allgemeine Informationen
LA36 | 5 Allgemeine Informationen Extrem leistungsstarker Linearantrieb von LINAK. Bis zu 6.800 N Schubkraft oder bis zu 160 mm/s. Für den Einsatz unter extremen Bedingungen ausgelegt. Eine solide Wahl für industrielle und landwirt- schaftliche Anwendungen. Sicherheitshinweise Bitte lesen Sie diese Sicherheitsinformationen sorgfältig durch. - Seite 6 ■ Stellen Sie sicher, dass die Kabelabdeckung korrekt montiert ist. Verwenden Sie ein Drehmoment von 3,5 Nm. ■ Stellen Sie sicher, dass die Einschaltdauer und die Einsatztemperaturen für LA36 Antriebe einge- halten werden. ■ Stellen Sie sicher, dass das Kabel nicht gequetscht, gezogen oder anderweitig belastet werden kann.
-
Seite 7: Merkmale
LA36 | 7 Merkmale ■ 12, 24, 36 oder 48 V DC Permanentmagnetmotor (IC nur 12/24/48 V DC) ■ Belastung von 500 N - 6.800 (je nach Getriebeübersetzung und Spindelsteigung) ■ Max. Geschwindigkeit 168 mm/s (abhängig von Getriebeübersetzung und Spindelsteigung) ■... -
Seite 8: Allgemeine Optionen
8 | LA36 Allgemeine Optionen ■ Hintere Aufnahme kann in 30-Grad-Schritten bestellt werden ■ Austauschbare Kabel in verschiedenen Längen ■ Hall-Effekt-Sensor ■ Analoge oder digitale Rückmeldung zur präzisen Positionierung ■ Endstopp-Signale ■ Mechanischer Überlastschutz durch integrierte Rutschkupplung (nur Standardantriebe) ■ Mechanisches Potentiometer (nicht mit IC) ■... -
Seite 9: Verwendung
LA36 | 9 Verwendung ■ Einschaltdauer bei Volllast bis zu einem Hub von 600 mm: max. 20 % (4 Min. Fahrt und 16 Min. Pause) ■ Einschaltdauer bei Volllast bei einem Hub von 601-999 mm: max. 15 % (3 Min. Fahrt und 17 Min. Pause) ■... -
Seite 10: Bestellbeispiel
10 | LA36 Bestellbeispiel 36 120 200 0 A 01 B 6 - 6 1 1 H 3 0300 N C S 0 0 0 Aktuator-Typ = LA36 Spindel-Typ = 8 mm = 12 mm = 16 mm = 20 mm Hublänge... - Seite 11 LA36 | 11 Motortyp = 12 V DC mit Kupplung = 12 V DC = 24 V DC mit Kupplung = 24 V DC = 36 V DC mit Kupplung = 36 V DC = 48 V DC mit Kupplung* = 48 V DC* Gehäuse...
-
Seite 12: Endstopp Erreicht Auswärts
12 | LA36 = A_HIGH / A_HIGH = A_HIGH / LOW Endstopp erreicht aus- = A_LOW / A_HIGH = A_LOW / LOW wärts = A_HIGH / A_LOW = A_HIGH / HIGH Ein/Aus = A_LOW / A_LOW = A_LOW / HIGH... -
Seite 13: Last Vs. Hublänge
LA36 | 13 Last vs. Hublänge LA36 Last im Verhältnis zur Hublänge 6800 4500 2600 1700 1000 1200 Hublänge (mm) Bitte beachten: 500-1700 N bei einer Spindelsteigung von 20 mm 500-5600 N bei einer Spindelsteigung von 16 mm 500-6800 N bei einer Spindelsteigung von 12 mm 500-6800 N bei einer Spindelsteigung von 8 mm ■... -
Seite 14: Technische Daten
14 | LA36 Technische Daten 12 V Last Selbst- Steigung Getriebe/ Hall Auflösung Axial- *Geschwindigkeit(mm/s) *Stromver- max. sperre (mm/Spin- Überset- (mm/Zählung) spiel brauch (A) min. delumdre- zung hung) Nomi- Nomi- Regu- 300 N nale 300 N nale liert Last Last 1.000... - Seite 15 LA36 | 15 Technische Daten 36 V Last Selbst- Steigung (mm/ Getriebe/ Hall Auflösung Axial- *Typische Geschwin- *Typischer max. sperre Spindelumdre- Überset- mm/Zählung spiel digkeit(mm/s)Last Stromver- min. hung) zung brauch (A) Ohne Voll- Regu- Last last liert Ohne Voll- Last...
-
Seite 16: Geschwindigkeits- Und Stromdiagramme
H Getriebe H Getriebe H Getriebe 2.000 4.000 6.000 8.000 Last [N] LA36 12 V Regulierte Geschwindigkeit im Vergleich zur Last E Getriebe 8 mm Spindel 12 mm Spindel 16 mm Spindel 20 mm Spindel F Getriebe F Getriebe F Getriebe... - Seite 17 H Getriebe H Getriebe H Getriebe 2.000 4.000 8.000 6.000 Last [N] LA36 24 V Regulierte Geschwindigkeit im Vergleich zur Last E Getriebe 8 mm Spindel 12 mm Spindel 16 mm Spindel 20 mm Spindel F Getriebe F Getriebe F Getriebe...
- Seite 18 H Getriebe H Getriebe H Getriebe 2.000 4.000 8.000 6.000 Last [N] LA36 36 V Regulierte Geschwindigkeit im Vergleich zur Last E Getriebe 8 mm Spindel 12 mm Spindel 16 mm Spindel 20 mm Spindel F Getriebe F Getriebe F Getriebe G Getriebe G Getr.
- Seite 19 H Getriebe H Getriebe H Getriebe 2.000 4.000 6.000 8.000 Last [N] LA36 48 V Regulierte Geschwindigkeit im Vergleich zur Last 8 mm Spindel E Getriebe 12 mm Spindel 16 mm Spindel 20 mm Spindel F Getriebe F Getriebe F Getriebe...
-
Seite 20: Einbaumaße
20 | LA36 Einbaumaße IP66, ATEX-/IECEx-/CCC-zugelassenes Gehäuse ø 27,8 Bei einem Hub <300 mm: Einbaumaß = 200 + Hublänge Bei einem Hub >300 mm: Einbaumaß = 250 + Hublänge 44,5 Verstärktes Gehäuse ø 27,8 Bei einem Hub <300 mm: Einbaumaß = 200 + Hublänge Bei einem Hub >300 mm: Einbaumaß... -
Seite 21: Einbaumaße Zu Und Von Messpunkten
LA36 | 21 Einbaumaße zu und von Messpunkten Ende der Einbaumaß-Messung Das Einbaumaß wird zwischen den hier dargestellten gestrichelten Linien an den verschiedenen vorderen Aufnahmen und hinteren Aufnahmen gemessen Nicht alle Optionen sind für alle Antriebe verfügbar... -
Seite 22: Lebensdauer Für Vordere Aufnahmen Und Hintere Aufnahmen
Confidential: Property of LINAK A/S GROUP HEADQUARTER, DK-6430 NORDBORG, DENMARK Phone +45 73 1 Außengewinde M20 Confidential: Property of LINAK A/S GROUP HEADQUARTER, DK-6430 NORDBORG, DENMARK Phone +45 73 15 15 15 ; FAX +45 74 45 80 48. Not to be handed over to, copied or used by third party. 2.600 N 4.500 N... -
Seite 23: Vordere Aufnahmen
LA36 | 23 Vordere Aufnahmen Alle Maße sind in mm angegeben. Die vorderen Aufnahmen dürfen um 0–180° gedreht werden. Option Vordere Auf- Material Änderung Teilenum- nahme Einbaumaß Freischneiden- Geschlitzt Ø 12,2 27,5 27,8 13,5 0361137 der Stahl Freischneiden- Geschlitzt Ø 12,2... - Seite 24 24 | LA36 Option Vordere Auf- Material Änderung Teile- nahme Einbau- nummer maß Außengewinde AISI 303 M12 X 1,75 27,8 27,8 0361224 Außengewinde AISI 303 M16 X 1,5 27,8 27,8 0361135 Außengewinde AISI 303 M16 X 1,5 27,8 0361151 Außengewinde...
-
Seite 25: Hintere Aufnahmen
LA36 | 25 Hintere Aufnahmen Alle Maße sind in mm angegeben Option Hintere Auf- Material Ände- Teilenummer nahme rung Ein- baumaß 1,2,6, Geschlitzt AISI 304 Ø 12,2 25,2 25,2 27,5 0361742 A,B,C,D 1,2,6, Geschlitzt AISI 316 Ø 12,2 25,2 25,2... - Seite 26 26 | LA36 Option Hintere Auf- Material Ände- Teilenummer nahme rung Einbau- maß 1,2,6, Freischneidender Massiv Ø 12,2 25,2 27,9 0361714 A,B,C,D Stahl 1,2,6, Massiv AISI 304 Ø 12,2 25,2 27,9 0361745 A,B,C,D 1,2,6, Freischneidender Massiv Ø 12,9 25,2 27,9...
- Seite 27 LA36 | 27 Option Hintere Material Ände- Teilenummer Aufnahme rung Einbau- maß Außenge- AISI 303 M12 X 1,75 0361753 winde Außenge- AISI 303 M16 X 1,5 0361711 winde Außenge- AISI 303 M16 X 1,5 0361754 winde Off-Highway Option: Außenge- AISI 303...
-
Seite 28: Ausrichtung Hintere Aufnahme
28 | LA36 Ausrichtung Hintere Aufnahme “0” Grad “90” Grad “60” Grad “30” Grad “120” Grad “150” Grad Anmerkung: Alle mit einer Toleranz von ±4°... -
Seite 29: Elektrische Installation
LA36 | 29 Elektrische Installation ■ Um eine maximale Selbsthemmung zu gewährleisten, muss der Motor im Stillstand kurz- geschlossen sein. Aktuatoren mit integrierter Steuerung bieten diese Funktion, solange der Stellantrieb mit Spannung versorgt wird. ■ Bei Verwendung der Softstopp-Funktionen an einem Gleichstrommotor kann der Aktuator einen kurzen Hochspannungsimpuls an die Stromversorgung senden. -
Seite 30: Stromgrenzen
30 | LA36 Stromgrenzen Referenztem- Plattform 12 V 24 V 48 V peratur: 0°C 26 A 13 A Darüber I/O Basic I/O Customised I/O Full 26 A 26 A 13 A Darunter 16 A Darüber IO-Link 26 A Darunter 16 A Darüber... -
Seite 31: Stromabschaltung
LA36 | 31 Stromabschaltung Das Prinzip hinter der Messung der Stromabschaltung besteht aus einem Zähler für die Überschrei- tung und einem Zähler für die Unterschreitung des Grenzwerts. Wenn der Timeout-Zähler einen be- stimmten Wert erreicht, tritt die Stromabschaltung in Kraft. Das System schaltet sich nach 200 Milli- sekunden ab, wenn der Strom zu hoch ist. -
Seite 32: Montage Der Kabel
Schraube beträgt ca. 3,5 ± 0,3 Nm TORX 25IP Wenn Sie die Kabel an einem LINAK Antrieb austauschen, ist es wichtig, dass dies sorgfältig ge- ® schieht, um die Stecker und Stifte zu schützen. Bevor das neue Kabel montiert wird, empfehlen wir, die Buchse mit Vaseline zu fetten, um den hohen IP-Schutz zu erhalten und eine einfache Montage zu gewährleisten. -
Seite 33: Kabelmontage Bei Off-Highway
LA36 | 33 Kabelmontage bei Off-Highway 1) Stecken Sie das Kabel ein. Ein hörbares „Klick“ bestätigt 2) Befestigen Sie das Kabel mit Ka- die korrekte Montage. belbindern an den beiden Haken. Wir empfehlen, einige Vorsichtsmaßnahmen zu ergreifen und die Kabelverbindung so zu gestal- ten, dass das Kabelende in einem geschlossenen, geschützten Bereich verbleibt, um den hohen... -
Seite 34: Kabel
Stromkabel mit AMP-Stecker CAB0367006 Stromkabel 1.500 CAB0367046-1500 Stromkabel 5.000 CAB0367046-5000 Cables for: LA21, LA33, LA36, LA37, LA76, LA77, LA78, Off-highway Stromkabel 10.000 CAB0367046-10000 CAB0367046 Cables for: LA21, LA33, LA36, LA37, LA76, LA77, LA78, Off-highway Ø 7,5 ± 0,15 mm Länge... - Seite 35 CAB0368543 280 +/- 20 Länge Ø 5,5 ± 0,15 Länge Länge Ø 7,5 ± 0,15 mm Länge LA36 | 35 CAB0965633 Ø 7,5 ± 0,15 mm Tabelle der Kabel-Artikelnummern CAB0965633 CAB0367402 Ø 5,5 ± 0,15 Ø 7,0 ± 0,15 mm CAB0367299 Länge...
-
Seite 36: Abmessungen Des Stromkabels
36 | LA36 Abmessungen des Stromkabels LINAK Artikelnummer 0367046 ® Farbe Außenmaße Kern mm² AWG* Blau Ø 2,8 mm Braun Ø 2,8 mm Abmessungen des 6-poligen Signalkabels LINAK Artikelnummer 0367049 Farbe Außenmaße Kern mm² AWG* Schwarz Ø 1,5 mm Ø 1,5 mm Weiß... -
Seite 37: Abmessungen Des Y-Kabels
LA36 | 37 Abmessungen des Y-Kabels LINAK Artikelnummer 0367020 ® Farbe Außenmaße Kern mm² AWG* Blau Ø 2,8 mm Braun Ø 2,8 mm Schwarz Ø 1,5 mm Ø 1,5 mm Weiß Ø 1,5 mm Violett Ø 1,5 mm Gelb Ø 1,5 mm Grün... -
Seite 38: Buslink- Und Actuator Connect-Kabel
2000±40 415±20 50±5 2000±40 8±1 500±20 8±1 300±20 100±20 300±20 1800±50 100±20 1800±50 Die neuesten Versionen von BusLink® und Actuator Connect® können auf der LINAK/TECH- 0367996 LINE-Seite heruntergeladen werden. 2000±40 50±5 0367999 500±20 50±5 2000±40 8±1 500±20 300±20 8±1 100±20 1800±50... -
Seite 39: Stecker
LA36 | 39 Stecker Plugs for: LA21, LA33, LA36, LA37, LA73, LA76, LA77, LA Steckertyp Deutsch Plugs for: LA21, LA33, LA36, LA37, LA73, LA76, LA77, LA78 Plugs for: LA21, LA33, LA36, LA37, LA73, LA76, LA77, LA Plugs for: LA21, LA33, LA36, LA37, LA73, LA76, LA77, LA... - Seite 40 40 | LA36 Manuelle Handkurbel: Die manuelle Handkurbel kann im Falle eines Stromausfalls verwendet werden und ist nur für den Notfall vorgesehen. Die manuelle Handkurbel darf NIEMALS in einer ATEX/IECEx/CCC-Umgebung verwendet wer- den, da nicht überprüft werden kann, ob der Antrieb ordnungsgemäß abgedichtet ist, wenn die Handkurbel verwendet wurde.
-
Seite 41: Umweltprüfungen - Klima
LA36 | 41 Umweltprüfungen - Klima Test Anforderungen Kommentar Lagerung bei niedrigen Temperaturen: Temperatur: -40 °C Dauer: 72 Stunden EN 60068-2-1 (Ab) Nicht angeschlossen Getestet bei Raumtemperatur. Kältetest Lagerung bei niedrigen Temperaturen: Temperatur: -30 °C EN 60068-2-1 (Ad) Dauer: 2 Stunden Aktuator ist nicht aktiviert/angeschlossen. - Seite 42 42 | LA36 Test Anforderungen Kommentar Feuchte Wärme, zyklisch: Relative Luftfeuchtigkeit: 93-98 %. Hohe Temperatur: +55 °C in 12 Stunden Niedrige Temperatur: +25 °C in 12 Stunden EN 60068-2-30 (Db) Dauer: 21 Zyklen * 24 Stunden Aktuator ist nicht aktiviert/angeschlossen.
-
Seite 43: Umweltprüfungen - Mechanisch
LA36 | 43 Umweltprüfungen - Mechanisch Test Anforderungen Kommentar Freier Fall von allen Seiten: Freier Fall Fallhöhe: 0,4 Meter auf Stahl. Der Aktuator nicht aktiviert/angeschlossen. Zufällige Vibration: Kurzzeittest: 6,29 g RMS Aktuator ist nicht angeschlossen. EN 60068-2-36 (Fdb) Langzeittest: 7,21 g RMS Aktuator ist nicht angeschlossen. -
Seite 44: Umweltprüfungen - Klima - La36 Off-Highway
44 | LA36 Umweltprüfungen - Klima - LA36 Off-Highway Test Anforderungen Kommentar Lagerung bei niedriger Temperatur: Temperatur: -55 °C Dauer: 72 Stunden EN 60068-2-1 (Ab) Aktuator ist nicht aktiviert/angeschlossen Kältetest Getestet bei Raumtemperatur. Betrieb bei niedriger Temperatur: Temperatur: -40 °C... -
Seite 45: Kontakt
LINAK behält sich das Recht vor, den Verkauf von Produkten einzustellen, für eine bestimmte Anwendung zu prüfen. die auf der Website, in Katalogen oder in anderen schriftlichen Unterlagen, die von LINAK, Die Produkte von LINAK werden ständig weiterentwickelt und können jederzeit modi- LINAK Niederlassungen oder LINAK Partnern erstellt und produziert wurden, aufgeführt...
