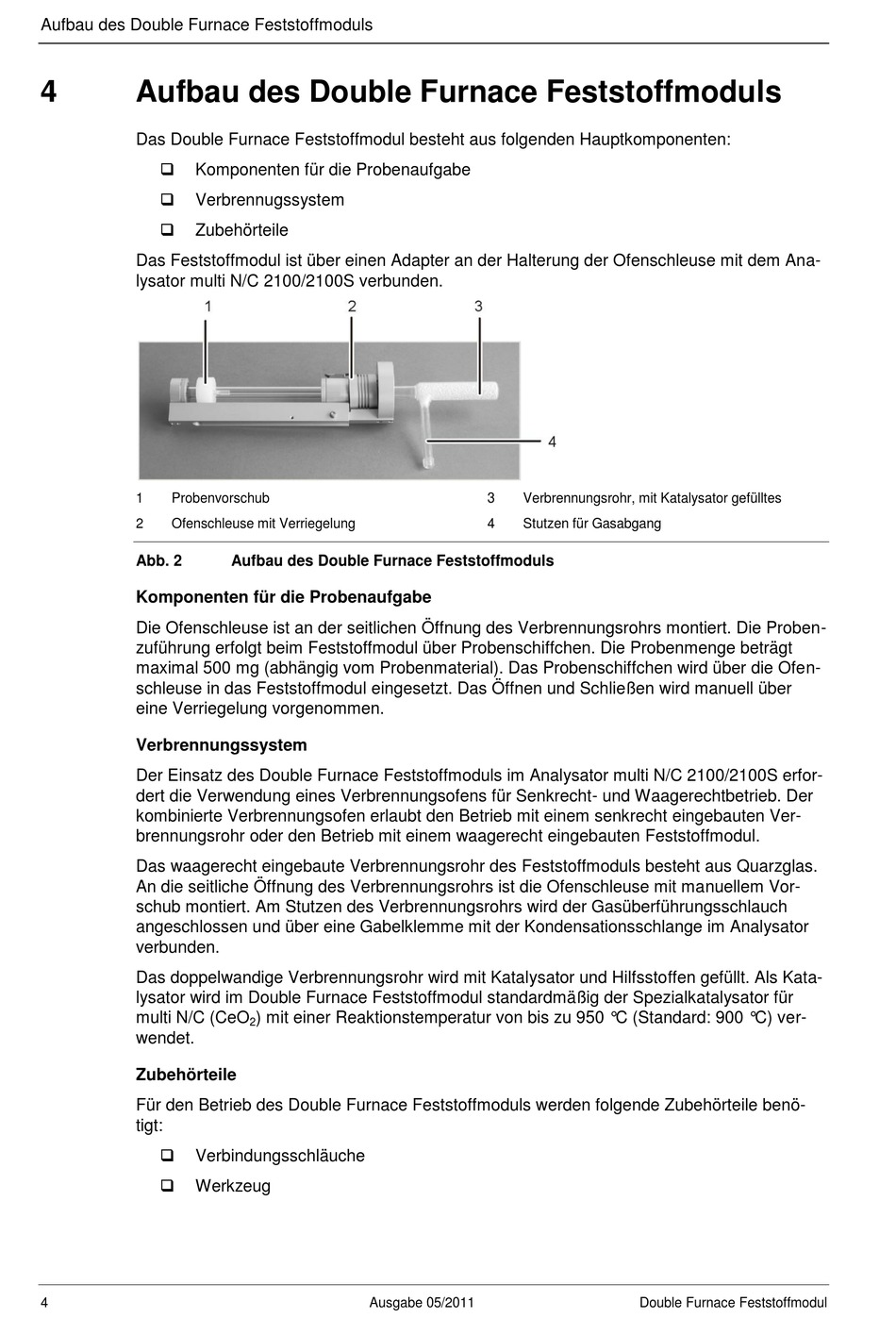

Aufbau des Double Furnace Feststoffmoduls

4 Aufbau des Double Furnace Feststoffmoduls
Das Double Furnace Feststoffmodul besteht aus folgenden Hauptkomponenten:

Komponenten für die Probenaufgabe

Verbrennugssystem

Zubehörteile
Das Feststoffmodul ist über einen Adapter an der Halterung der Ofenschleuse mit dem Ana-
lysator multi N/C 2100/2100S verbunden.
1 Probenvorschub
2 Ofenschleuse mit Verriegelung
Abb. 2
Komponenten für die Probenaufgabe
Die Ofenschleuse ist an der seitlichen Öffnung des Verbrennungsrohrs montiert. Die Proben-
zuführung erfolgt beim Feststoffmodul über Probenschiffchen. Die Probenmenge beträgt
maximal 500 mg (abhängig vom Probenmaterial). Das Probenschiffchen wird über die Ofen-
schleuse in das Feststoffmodul eingesetzt. Das Öffnen und Schließen wird manuell über
eine Verriegelung vorgenommen.

Verbrennungssystem

Der Einsatz des Double Furnace Feststoffmoduls im Analysator multi N/C 2100/2100S erfor-
dert die Verwendung eines Verbrennungsofens für Senkrecht- und Waagerechtbetrieb. Der
kombinierte Verbrennungsofen erlaubt den Betrieb mit einem senkrecht eingebauten Ver-
brennungsrohr oder den Betrieb mit einem waagerecht eingebauten Feststoffmodul.
Das waagerecht eingebaute Verbrennungsrohr des Feststoffmoduls besteht aus Quarzglas.
An die seitliche Öffnung des Verbrennungsrohrs ist die Ofenschleuse mit manuellem Vor-
schub montiert. Am Stutzen des Verbrennungsrohrs wird der Gasüberführungsschlauch
angeschlossen und über eine Gabelklemme mit der Kondensationsschlange im Analysator
verbunden.
Das doppelwandige Verbrennungsrohr wird mit Katalysator und Hilfsstoffen gefüllt. Als Kata-
lysator wird im Double Furnace Feststoffmodul standardmäßig der Spezialkatalysator für
multi N/C (CeO
wendet.
Zubehörteile
Für den Betrieb des Double Furnace Feststoffmoduls werden folgende Zubehörteile benö-
tigt:

Verbindungsschläuche

Werkzeug
4
Aufbau des Double Furnace Feststoffmoduls
) mit einer Reaktionstemperatur von bis zu 950 °C (Standard: 900 °C) ver-
2
Ausgabe 05/2011
3 Verbrennungsrohr, mit Katalysator gefülltes
4 Stutzen für Gasabgang
Double Furnace Feststoffmodul
