Double Furnace Feststoffmodul
Double Furnace Feststoffmodul installieren

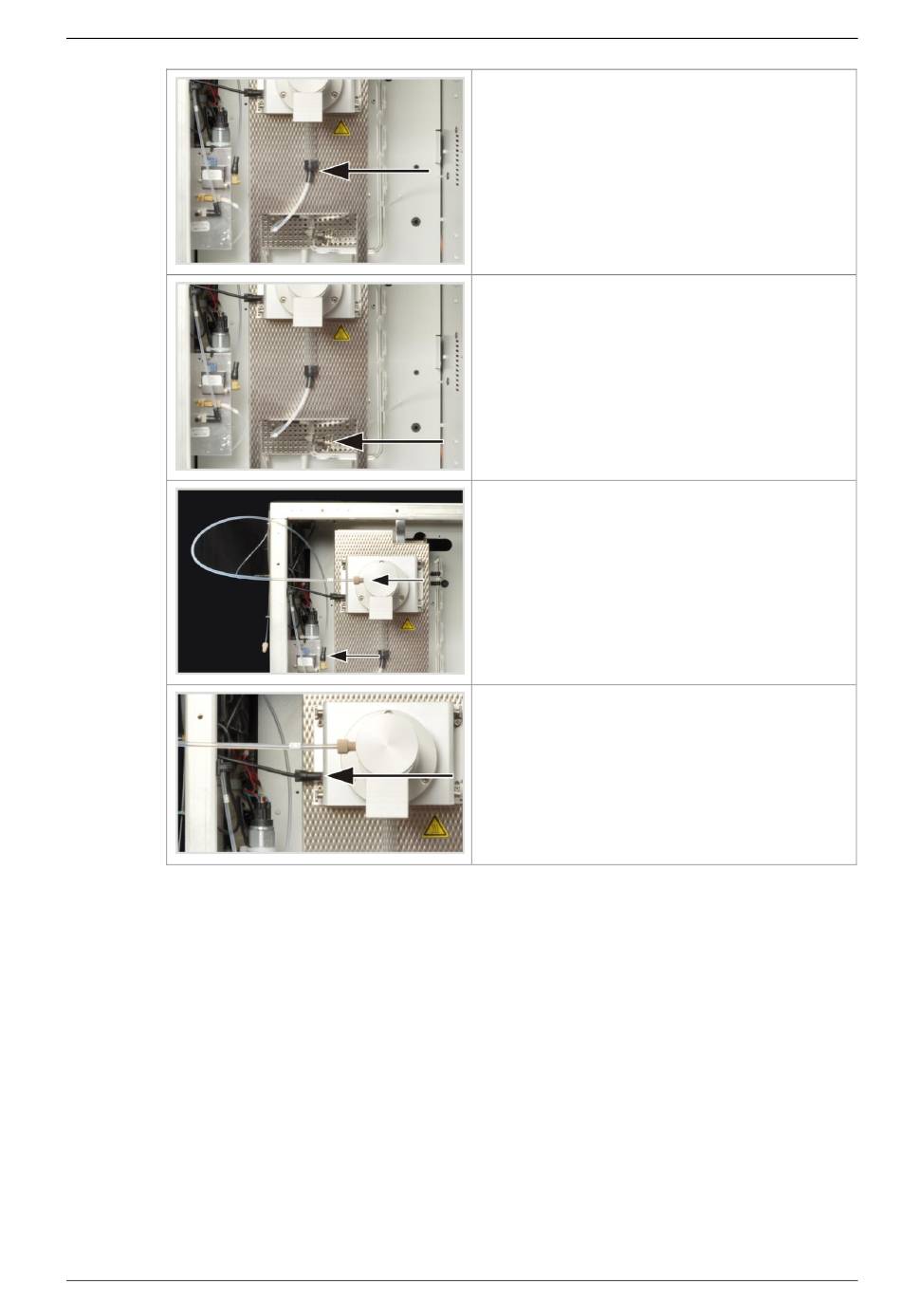

6.
Befestigen Sie den Gasüberführungs-
schlauch am Stutzen des Verbrennungs-
rohrs.
7.
Fügen Sie den Gasüberführungsschlauch
und den Eingang der Kondensationsschlan-
ge zusammen (Kugelschliffverbindung).
8.
Sichern Sie die Kugelschliffverbindung mit
der Gabelklemme und ziehen Sie die Rän-
delschraube der Gabelklemme handfest an.
9.
Befestigen Sie den Gaseingangsschlauch
mittels FAST-Verbinder am Trägergasaus-
gang der Gasbox.
10. Schrauben Sie das andere Ende des
Schlauchs am Ende des Double Furnace
Feststoffmoduls mit der Fingertight-
Verbindung fest.
11. Schließen Sie den Steckverbinder des Ana-
lysators an der linken Seite des Double Fur-
nace Feststoffmoduls an.
12. Stecken Sie den Schutzleiteranschluss auf
und verschließen Sie die Seitenwand.
Ausgabe 05/2011
7
