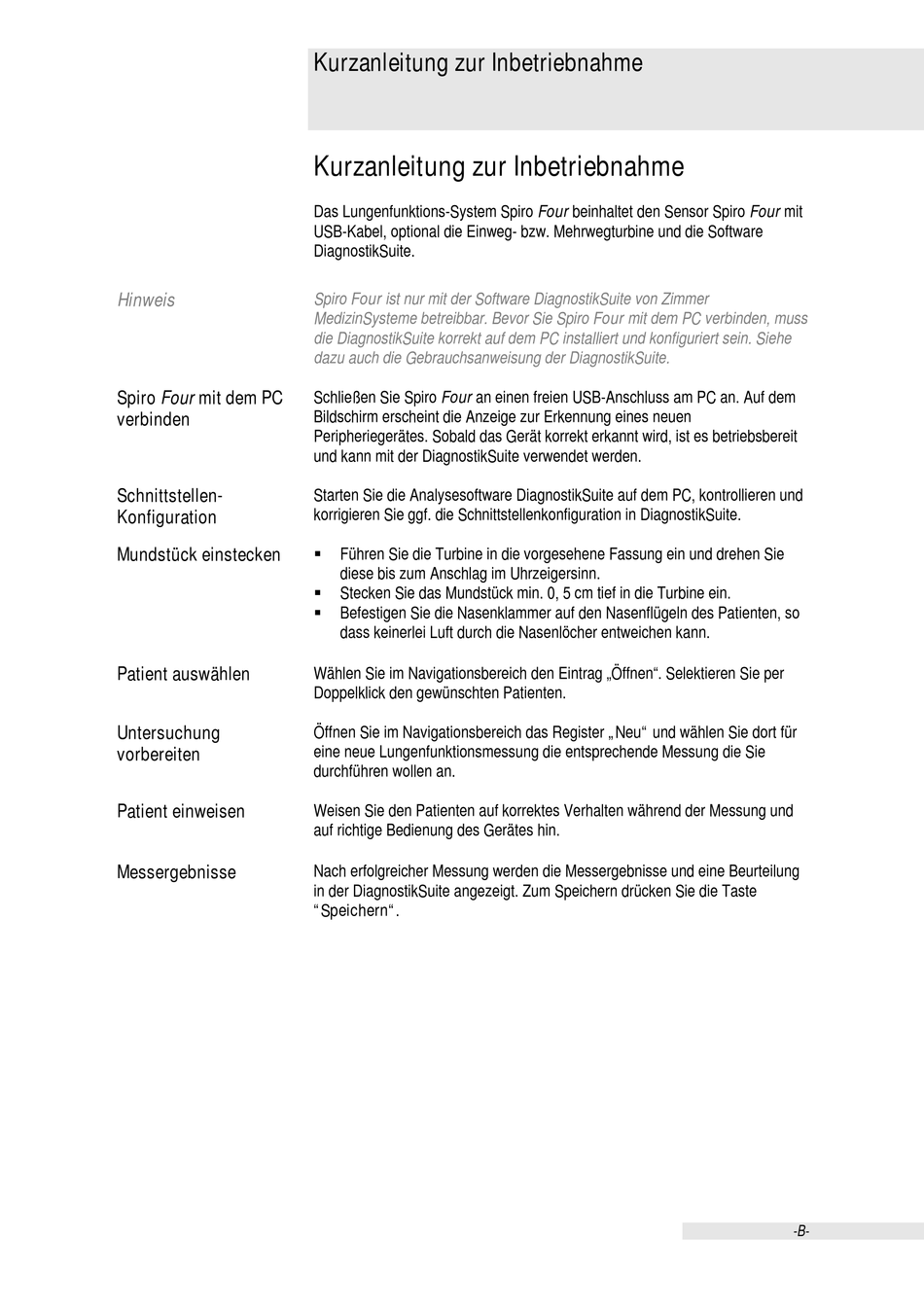

Kurzanleitung zur Inbetriebnahme
Kurzanleitung zur Inbetriebnahme
Das Lungenfunktions-System Spiro Four beinhaltet den Sensor Spiro Four mit
USB-Kabel, optional die Einweg- bzw. Mehrwegturbine und die Software
DiagnostikSuite.
Spiro Four ist nur mit der Software DiagnostikSuite von Zimmer
MedizinSysteme betreibbar. Bevor Sie Spiro Four mit dem PC verbinden, muss
die DiagnostikSuite korrekt auf dem PC installiert und konfiguriert sein. Siehe
dazu auch die Gebrauchsanweisung der DiagnostikSuite.
Schließen Sie Spiro Four an einen freien USB-Anschluss am PC an. Auf dem
Bildschirm erscheint die Anzeige zur Erkennung eines neuen
Peripheriegerätes. Sobald das Gerät korrekt erkannt wird, ist es betriebsbereit
und kann mit der DiagnostikSuite verwendet werden.
Starten Sie die Analysesoftware DiagnostikSuite auf dem PC, kontrollieren und
korrigieren Sie ggf. die Schnittstellenkonfiguration in DiagnostikSuite.
Führen Sie die Turbine in die vorgesehene Fassung ein und drehen Sie
diese bis zum Anschlag im Uhrzeigersinn.
Stecken Sie das Mundstück min. 0, 5 cm tief in die Turbine ein.
Befestigen Sie die Nasenklammer auf den Nasenflügeln des Patienten, so
dass keinerlei Luft durch die Nasenlöcher entweichen kann.
Wählen Sie im Navigationsbereich den Eintrag „Öffnen". Selektieren Sie per
Doppelklick den gewünschten Patienten.
Öffnen Sie im Navigationsbereich das Register „Neu" und wählen Sie dort für
eine neue Lungenfunktionsmessung die entsprechende Messung die Sie
durchführen wollen an.
Weisen Sie den Patienten auf korrektes Verhalten während der Messung und
auf richtige Bedienung des Gerätes hin.
Nach erfolgreicher Messung werden die Messergebnisse und eine Beurteilung
in der DiagnostikSuite angezeigt. Zum Speichern drücken Sie die Taste
"Speichern".
