Wartung
Wartung
Vorbeugende Wartung
Empfohlene Intervalle
Täglich
Wöchentlich
nach Bedarf
Reinigung der
Mischkammerdüse
1. Druckentlastung durchführen, Seite 19.
2. Die Kolbensperre (L) einrasten.
Siehe Kolbensperre, Seite 20.
L

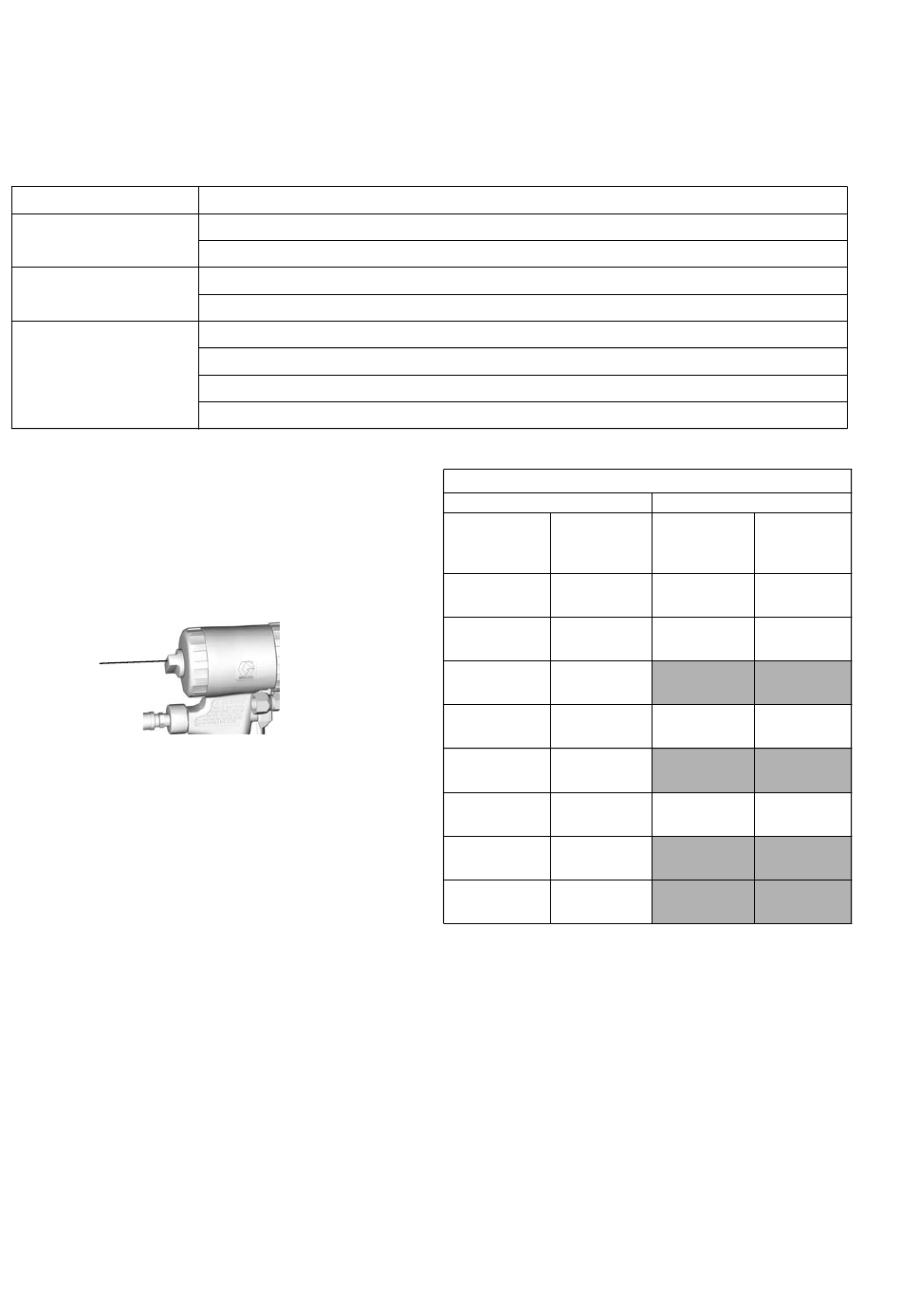

3. Zur Reinigung der Mischkammerdüse (N) einen
Bohrer der richtigen Größe verwenden. Falls nötig,
die Luftkappe (C) vorsichtig mit einer steifen
Bürste reinigen.
HINWEIS: Siehe T
ABELLE
Seite 40.
22
Pistole spülen, Seite 20.
Luftkappe reinigen, Seite 27.
Rückschlagventile inspizieren, Seite 23. O-Ringe und Filter überprüfen.
Die Kolbensperre inspizieren, Seite 27.
Gegenstromöffnungen der Mischkammer reinigen, Seite 24. O-Ringe überprüfen.
Schmierung, Seite 27.
Die Materialpatrone inspizieren, Seite 26.
Reinigung des Materialverteilers, Seite 27.
TI2409A
1 und Bohreinsatzsätze,
Wartungsarbeiten
Tabelle 1: Größen der Düsenbohreinsätze
Rundes Spritzbild
Mischkam-
Bohrungs-
mer-Teilenr.
größe
Zoll (mm)
PC20RD
Nr. 58, 0,042
(1,00)
PC29RD
Nr. 55, 0,052
(1,30)
PC37RD
Nr. 55, 0,052
(1,30)
PC42RD
Nr. 53, 0,060
(1,50)
PC47RD
1/16, 0,0625
(1,59)
PC52RD
Nr. 50, 0,070
(1,75)
PC60RD
Nr. 44, 0,086
(2,15)
PC70RD
3/32, 0,094
(2,35)
Flaches Spritzbild
Mischkam-
Bohrungs-
mer-Teilenr.
größe
Zoll (mm)
PC20FL
3/32, 0,094
(2,35)
PC29FL
3/32, 0,094
(2,35)
PC42FL
3/32, 0,094
(2,35)
3A7783G
