4. Lufterhitzer TBLE/TBCE/TBRE/TCLE
Die Luftrichtung durch den Lufterhitzer muss der Pfeil-
richtung entsprechen, die auf der Seite des Lufterhitzers
angegeben ist.
TBLE/TBCE/TBRE: Der Lufterhitzer kann direkt am Venti-
latoraustritt des Geräts bzw. direkt vor oder hinter dem
meisten übrigen Kanalzubehör wie Lufterhitzer, Luftkühler
und Filter montiert werden. Bei Lufterhitzern mit rundem
Kanalanschluss muss jedoch der Abstand von oder zu
einem Kanalbogen, einer Klappe, einem Schalldämpfer
oder einem anderen Kanalteil/Kanalzubehör, das einen
ungleichmäßigem Luftstrom am Lufterhitzer erzeugen
kann, mindestens dem doppelten (empfohlen: dem drei-
fachen) Kanaldurchmesser entsprechen. Bei Lufterhitzern
mit rechteckigem Kanalanschluss muss der Abstand
mindestens der Diagonale des Lufterhitzers (empfohlen:
doppelte Diagonale) entsprechen, also dem Maß von Ecke
zu Ecke im Kanalteil des Lufterhitzers. Andernfalls besteht
das Risiko eines ungleichmäßigen Luftstroms durch den
Lufterhitzer mit der Gefahr, dass der Überhitzungsschutz
auslöst. Siehe Abbildung. Wird TBLE/TBCE/TBRE als Vor-
heizregister verwendet, muss der Abstand zum Gerät oder
anderem Kanalzubehör mindestens 1,5 m betragen, siehe
auch Funktionsleitfaden zur Vorheizung.
TCLE: Der Lufterhitzer kann direkt am Ventilatoraustritt
des Geräts bzw. direkt vor oder hinter allem anderen
isoliertem Kanalzubehör (TCxx) montiert werden. Bei der
Kombination von TCLE und nicht isoliertem Kanalzubehör
(TBxx) oder Kanalbögen gelten die Regeln für TBLE/TBCE/
TBRE (siehe oben).
Siehe auch Anleitung TBLE/TBCE/TBRE/TCLE.
4.1 Lufterhitzer ohne isolierte Hülle
Der Lufterhitzer kann für einen horizontalen oder vertika-
len Luftstrom montiert werden, wobei der Schaltkasten
aufrecht und bis zu 90° zur Seite geneigt angebracht
werden kann. Eine nach unten gerichtete Montage des
Schaltkastens ist nicht zugelassen. Bei Installation in einer
feuchten Umgebung ist zu berücksichtigen, dass der Luf-
terhitzer mindestens die Gehäuseschutzklasse IP 44 hat.
Die Isolierung muss aus unbrennbarem und tempera-
turbeständigem Isoliermaterial ausgeführt werden. Die
Isolierung darf die Abdeckung nicht verdecken, weil das
Typenschild sichtbar sein muss und die Abdeckung abge-
nommen werden können muss.
Der Abstand des Gehäuses des Lufterhitzers zu Holz oder
anderen brennbaren Materialien muss mindestens 30 mm
betragen.
Runder Anschluss (nicht COMPACT LP/GOLD LP)
Wenn der Lufterhitzer mit dem Anschlusskasten nach vorn
montiert wird (Inspektionsseite des Geräts) ist ein Distanz-
stück zwischen Gerät und Lufterhitzer von mindestens 25
mm Länge erforderlich. Dies ist notwendig, um sicherzu-
stellen, dass die Inspektionstür mindestens 90 ° geöffnet
werden kann. Siehe Abbildung.
Änderungen vorbehalten.

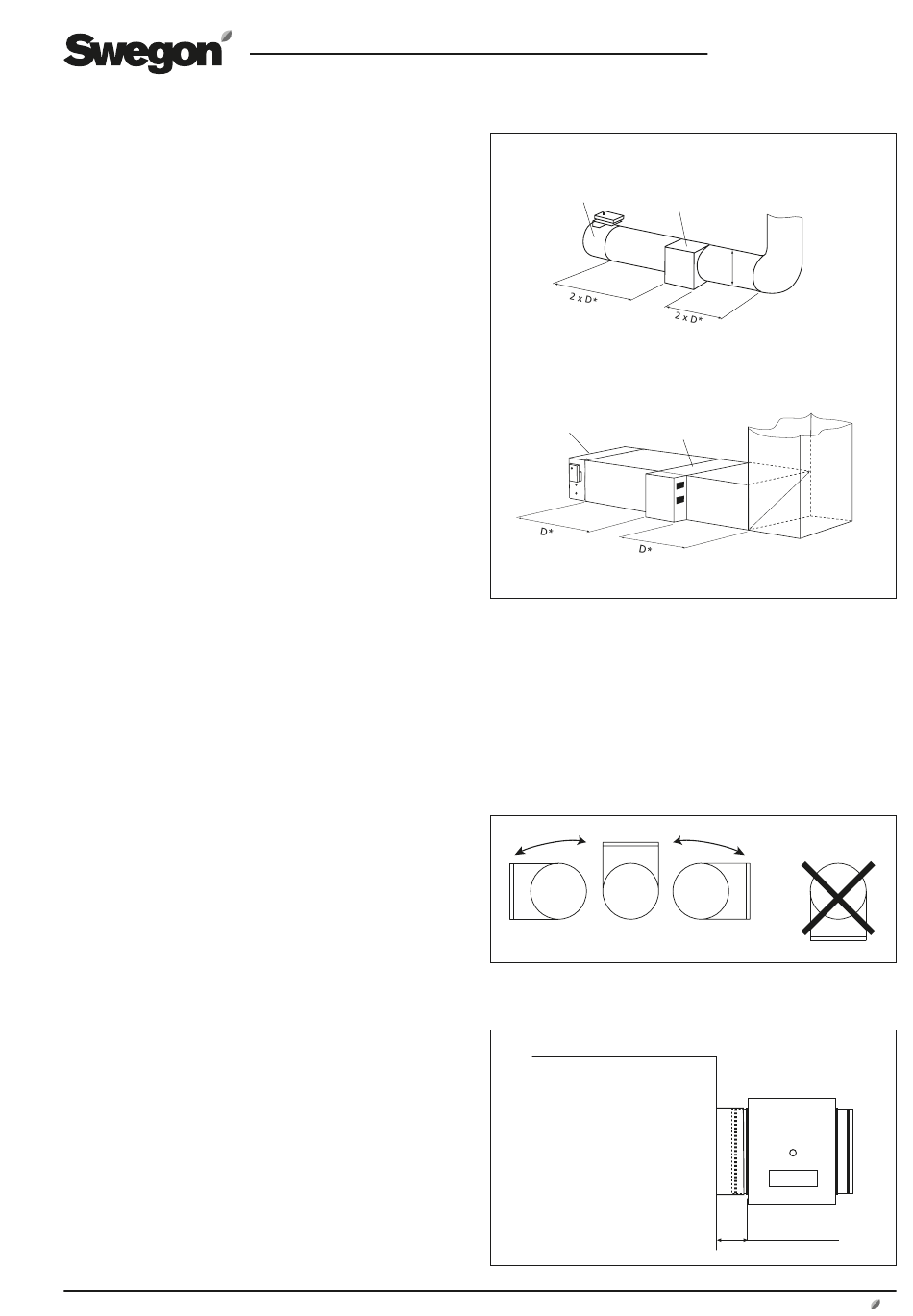

TBLE/TBCE, runder Anschluss
Klappe
Lufterhitzer
* Min. 2 x D, empfohlen 3 x D.
TBLE/TBRE, rechteckiger Anschluss
Klappe
Lufterhitzer
* Min. 1 x D, empfohlen 2 x D.
Inspektionsseite Lüf-
tungsgerät
DE.MONTTBH.200530
D
D
Lufterhitzer mit An-
schlusskasten vorn
Min 25 mm
