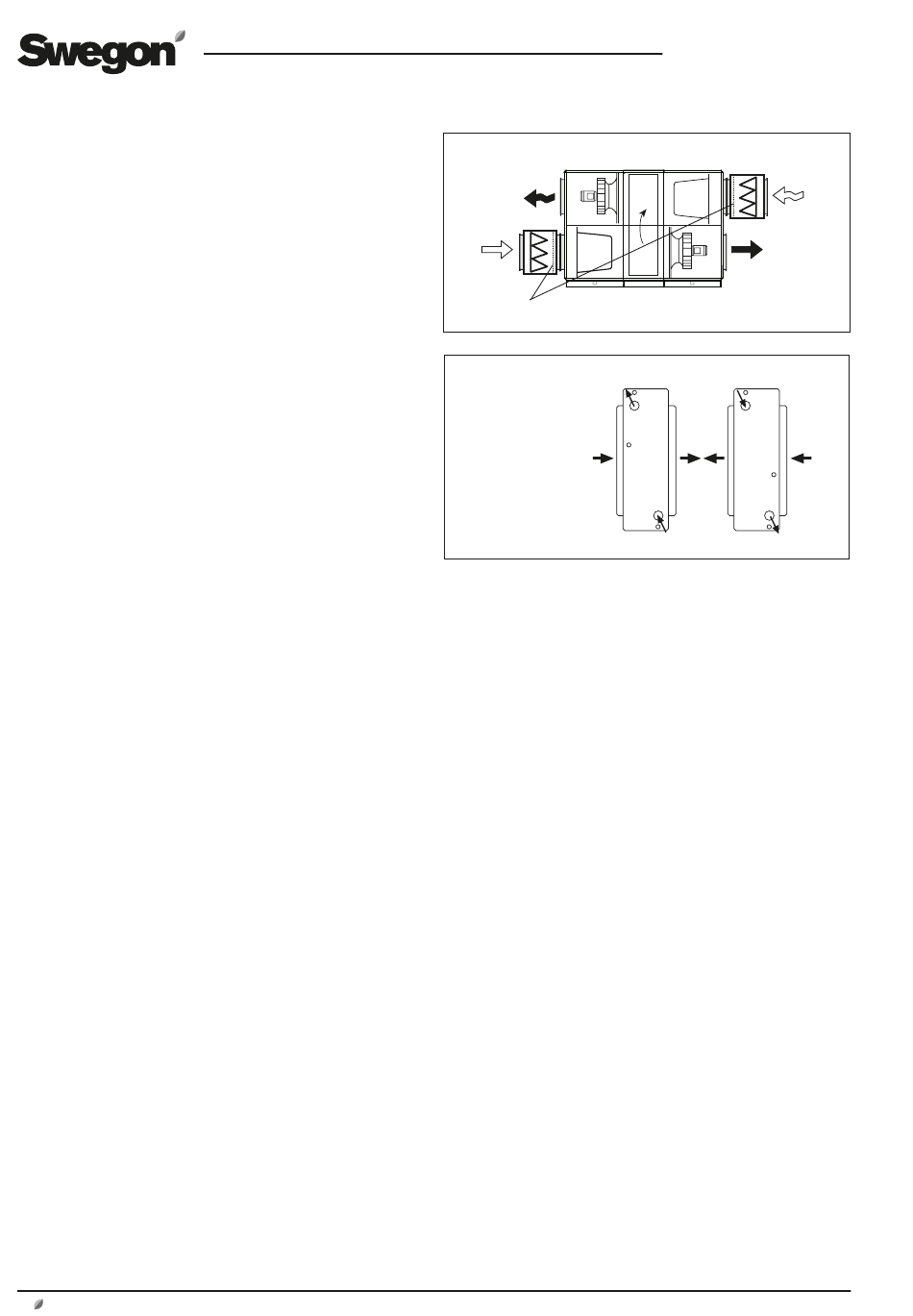

9. Vorfilter TBFA
Die Filterteile werden im Außenluft- und/oder Abluftkanal
für horizontalen oder vertikalen Luftstrom montiert.
Filterteil mit Kompaktfilter
Die Seite der Filterkassette mit dem Netz muss zum Gerät
zeigen, siehe Abbildung. Falls erforderlich die Filterkassette
demontieren, wenden und wieder montieren. Siehe auch
Anleitung TBFA.
10. Lufterhitzer, Vorheizung TBLF/TCLF
Der Lufterhitzer Vorheizung TBLF wird im Außenluftkanal
für horizontalen oder vertikalen Luftstrom montiert.
Der Temperaturfühler sollte im Kanal mindestens 1,5 m
hinter dem Lufterhitzer oder im Gerät hinter dem Filter
montiert werden.
Damit der Lufterhitzer eine maximale Leistung abgeben
kann, wird der Wasserkreislauf immer für Gegenstrom-
funktion angeschlossen, siehe Abbildung.
Darauf achten, dass der Anschluss eines eventuellen Frost-
schutzwächters immer möglichst nahe am Rücklaufan-
schluss erfolgt. Siehe auch Anleitung TBLF/TCLF.
11. Nachfiltereinheit TCFB/TCFBS
Die Nachfiltereinheit wird hinter dem Gerät in den Zuluft-
kanal eingebaut, für horizontalen Luftstrom.
8
www.swegon.com.
Außen-
luft
Netz (nur Kompaktfilter)
Anschluss für
1)
Frostschutzsensor
(gilt für Lufterhitzer
mit rechteckigem
Anschluss).
DE.MONTTBH.200530
Abluft
1)
1)
Änderungen vorbehalten.
