5. Luftkühler TBKA/TCKA/TCKAS
Der Luftkühler muss für horizontalen Luftstrom montiert
werden.
TBKA: Der Luftkühler kann direkt am Ventilatoraustritt des
Gerätes oder direkt vor oder hinter dem meisten übrigen
Kanalzubehör wie Lufterhitzer, Luftkühler und Filter mon-
tiert werden. Der Abstand von und zu Kanalbiegungen,
Klappen, Filter oder Ähnlichem vor dem Luftkühler (in der
Luftrichtung gesehen), die einen ungleichmäßigen Luft-
strom erzeugen können, muss mindestens so groß sein
wie der dreifache Kanaldurchmesser (runder Anschluss)
oder wie das Diagonalmaß des Luftkühlers x 1,5 (recht-
eckiger Anschluss), das heißt von Ecke zu Ecke des
Kanalteils des Luftkühlers. Anderenfalls besteht die Gefahr,
dass der Luftstrom durch den Luftkühler ungleichmäßig
und die Kühlleistung reduziert wird. Siehe Abbildung.
Siehe auch Anleitung TBKA/TCKA/TCKAS.
6. Luftkühler TBKC/TCKC/TCKCS
Luftkühler/-erhitzer TCCC
Die Luftkühler/-erhitzer müssen für horizontalen Luftstrom
montiert werden.
TBKC: Der Luftkühler kann direkt am Ventilatoraustritt des
Gerätes oder direkt vor oder hinter dem meisten übrigen
Kanalzubehör wie Lufterhitzer, Luftkühler und Filter mon-
tiert werden. Der Abstand von und zu Kanalbiegungen,
Klappen, Filter oder Ähnlichem vor dem Luftkühler (in der
Luftrichtung gesehen), die einen ungleichmäßigen Luft-
strom erzeugen können, muss mindestens so groß sein
wie der dreifache Kanaldurchmesser (runder Anschluss)
oder wie das Diagonalmaß des Luftkühlers x 1,5 (recht-
eckiger Anschluss), das heißt von Ecke zu Ecke des
Kanalteils des Luftkühlers. Anderenfalls besteht die Gefahr,
dass der Luftstrom durch den Luftkühler ungleichmäßig
und die Kühlleistung reduziert wird. Siehe Abbildung.
Die Kapazität des Luftkühlers ist abhängig von der Luft-
richtung, siehe Abbildung.
Siehe auch Anleitung TBKC/TCKC/TCKCS/TCCC.
6
www.swegon.com.

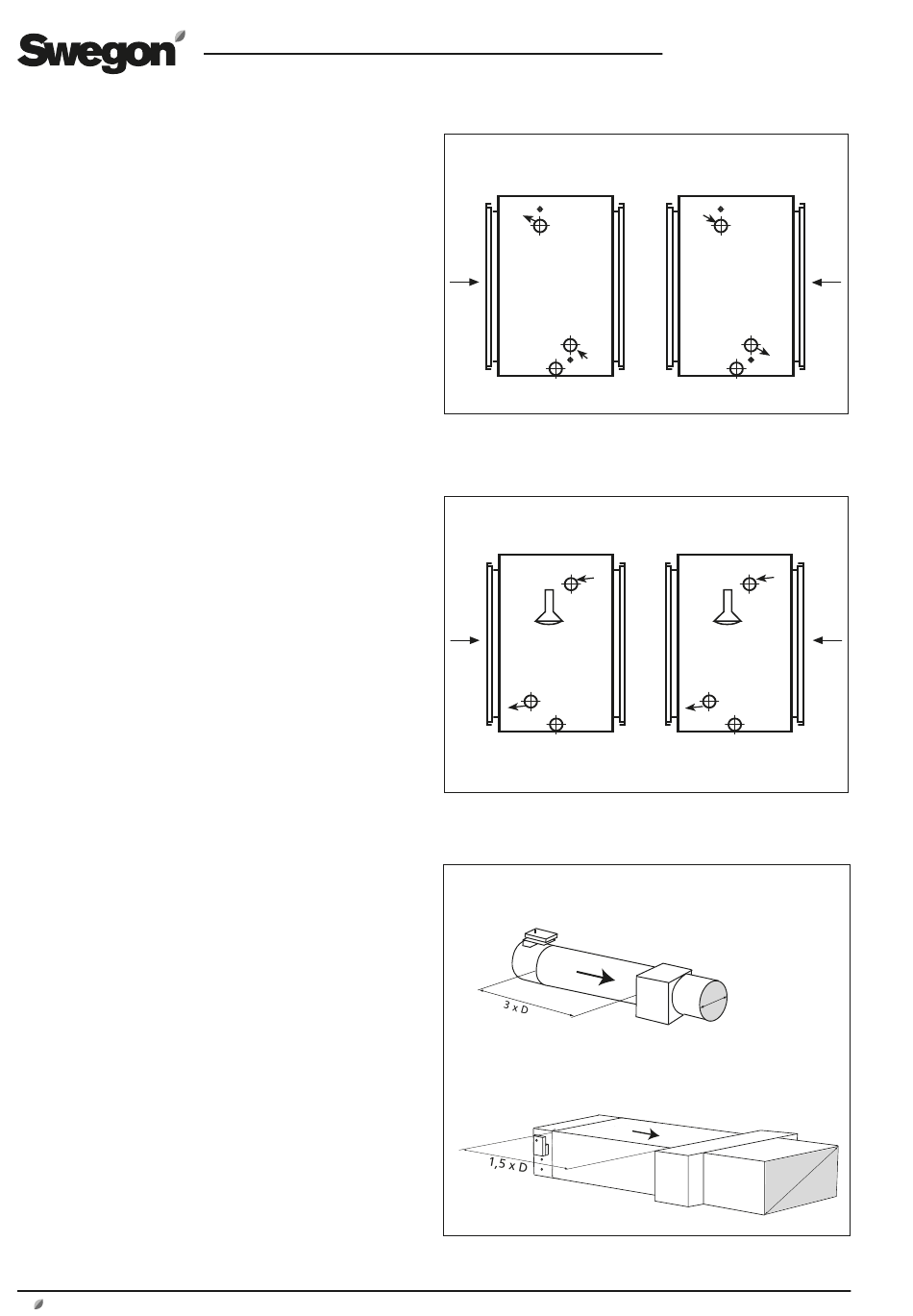

Anschlüsse TBKA/TCKA/TCKAS
Anschlüsse TBKC/TCKC/TCKCS/TCCC
Rechts
TBKA/TBKC, runder Anschluss
Klappe
TBKA/TBKC, rechteckiger Anschluss
Klappe
DE.MONTTBH.200530
Links
Luftkühler
D
Luftkühler
D
Änderungen vorbehalten.
