7. Schalldämpfer TBDA/TBDB/TCDA/
TCDAS
Die Luftrichtung durch den Schalldämpfer muss der Pfeil-
richtung entsprechen, die auf der Seite des Schalldämpfers
angegeben ist.
Der Schalldämpfer wird mit vertikal stehenden Lamellen
für horizontalen oder vertikalen Luftstrom montiert.
Die Abdeckung für Schalldämpfer im Gehäuse (TCDA/
TCDAS) auf der Inspektionsseite ist für Inspektion und
Reinigung einfach demontierbar.
Siehe auch Anleitung TBDA/TBDB/TCDA/TCDAS.
8. Klappe TBSA/TBSB/TCSA
Die Klappe wird für einen horizontalen oder vertikalen
Luftstrom montiert.
Klappe ohne Gehäuse (TBSA/TBSB)
Runde Klappe:

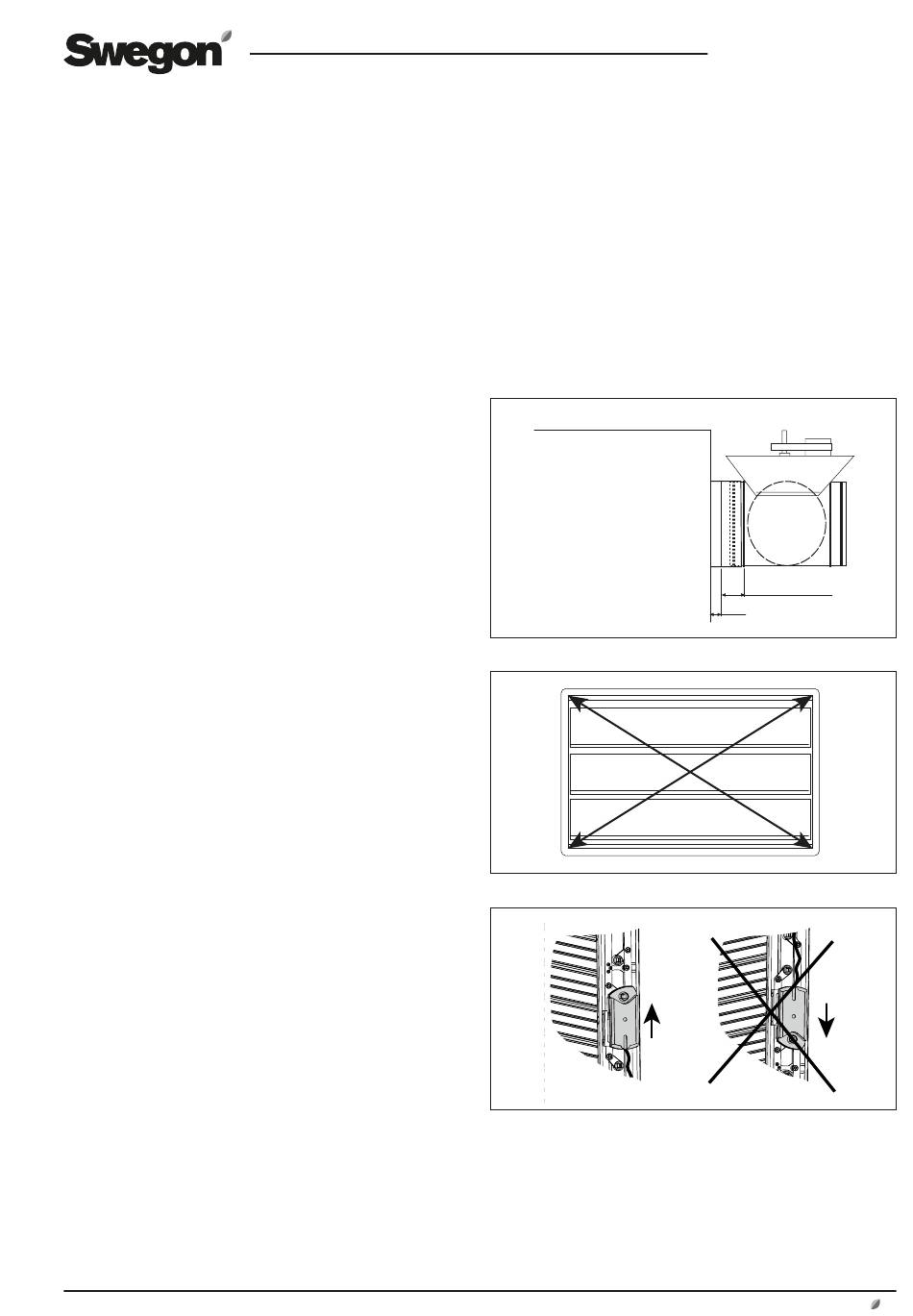

GOLD/SILVER C Größe 04-12: Ein Abstandsstück von min-
destens A mm wird zwischen Gerät und Klappe eingebaut,
siehe Abbildung. Dadurch soll vermieden werden, dass die
Motorbrücke der Klappe das Gerät und das Klappenblatt
das Ventilatorteil oder die Einregulierungsbleche berührt.
Rechteckige Klappe:
HINWEIS! Überprüfen Sie bei der Installation, dass sich
Klappenblatt und Antriebshebel frei bewegen können
und nicht durch z. B. Montageschrauben, Isolierung oder
schiefe Montage der Klappe behindert werden.
Stellen Sie bei der Montage sicher, dass die äußeren Ecken
der Klappe einen 90°-Winkel bilden. Dazu kann die Klappe
z. B. über Kreuz vermessen und sichergestellt werden, dass
die Diagonalmaße gleich sind, siehe Abbildung.
Die Klappe kann für horizontale oder vertikale Montage
gedreht werden. Bei vertikaler Montage muss der Stellan-
trieb aufrecht montiert werden, siehe Abbildung.
SILVER C: Die Montage der Klappe erfolgt mit Klappen-
blättern in geschlossener Position. Wenn die Lieferung der
Klappe mit einem Stellantrieb vom Typ Federrückstellung
in geöffneter Stellung (stromlos) erfolgt ist, muss der
Stellantrieb vor der Montage von Hand in die geschlossene
Position gebracht werden. Stellen Sie dabei sicher, dass der
Stellantrieb die richtige Laufrichtung hat.
COMPACT LP: Die Klappen TBSA und TBSB müssen aus
Platzgründen vor der Installation des Geräts montiert
werden.
Siehe auch Anleitung TBSA/TBSB/TCSA/TCSAS.
Änderungen vorbehalten.
GOLD/SILVER C
GOLD/SILVER C 04-08: A = 25 mm
GOLD/SILVER C 12: A = 75 mm
DE.MONTTBH.200530
Min A mm
16 mm
www.swegon.com.
7
