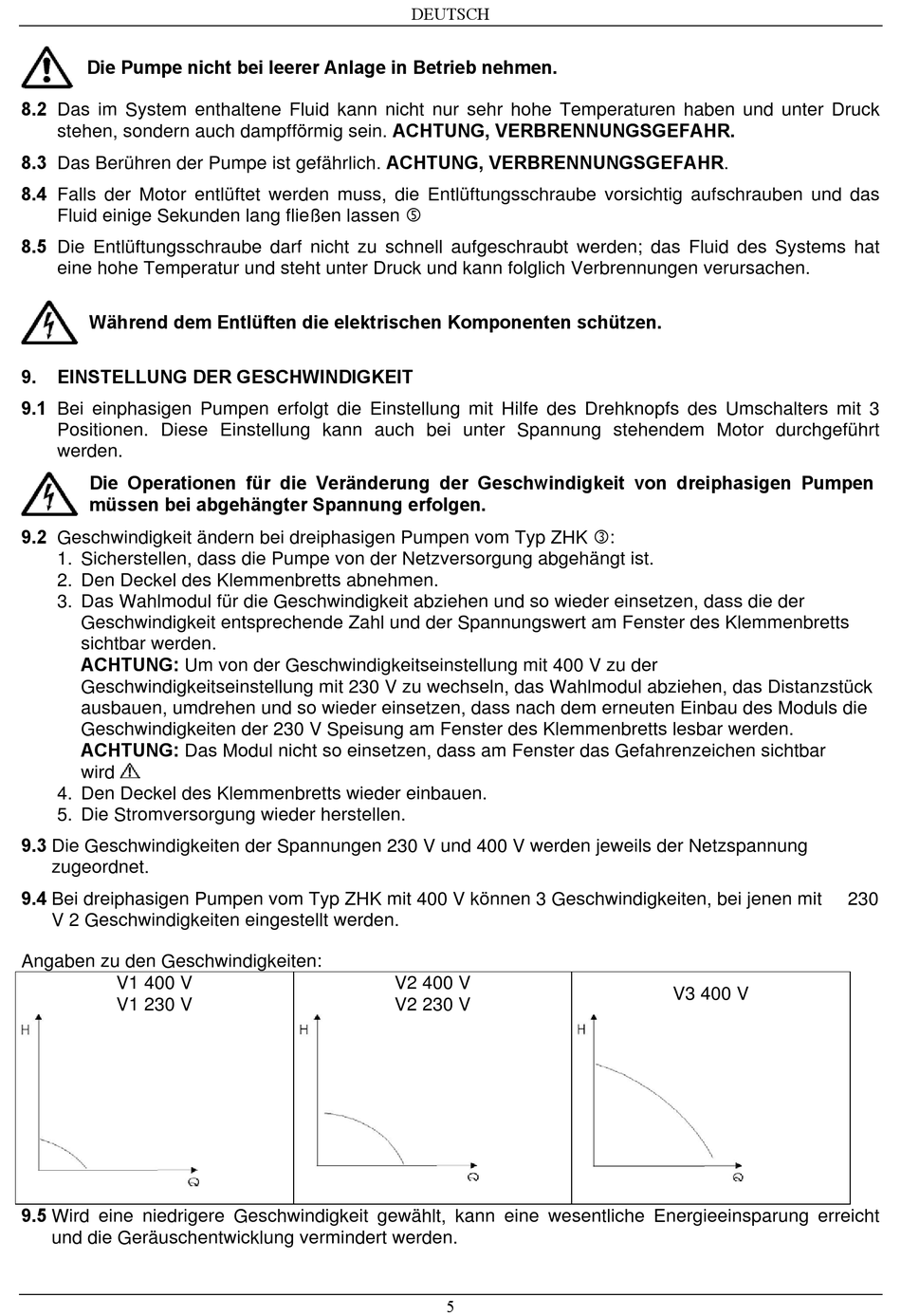

Einstellung Der Geschwindigkeit - Vortex HK 5-M 180 DN 32 Installationsanleitung Und Wartung

Die Pumpe nicht bei leerer Anlage in Betrieb nehmen.
8.2 Das im System enthaltene Fluid kann nicht nur sehr hohe Temperaturen haben und unter Druck
stehen, sondern auch dampfförmig sein. ACHTUNG, VERBRENNUNGSGEFAHR.
8.3 Das Berühren der Pumpe ist gefährlich. ACHTUNG, VERBRENNUNGSGEFAHR.
8.4 Falls der Motor entlüftet werden muss, die Entlüftungsschraube vorsichtig aufschrauben und das
Fluid einige Sekunden lang fließen lassen 
8.5 Die Entlüftungsschraube darf nicht zu schnell aufgeschraubt werden; das Fluid des Systems hat
eine hohe Temperatur und steht unter Druck und kann folglich Verbrennungen verursachen.
Während dem Entlüften die elektrischen Komponenten schützen.
9.

EINSTELLUNG DER GESCHWINDIGKEIT

9.1 Bei einphasigen Pumpen erfolgt die Einstellung mit Hilfe des Drehknopfs des Umschalters mit 3
Positionen. Diese Einstellung kann auch bei unter Spannung stehendem Motor durchgeführt
werden.
Die Operationen für die Veränderung der Geschwindigkeit von dreiphasigen Pumpen
müssen bei abgehängter Spannung erfolgen.
9.2 Geschwindigkeit ändern bei dreiphasigen Pumpen vom Typ ZHK :
1. Sicherstellen, dass die Pumpe von der Netzversorgung abgehängt ist.
2. Den Deckel des Klemmenbretts abnehmen.
3. Das Wahlmodul für die Geschwindigkeit abziehen und so wieder einsetzen, dass die der
Geschwindigkeit entsprechende Zahl und der Spannungswert am Fenster des Klemmenbretts
sichtbar werden.
ACHTUNG: Um von der Geschwindigkeitseinstellung mit 400 V zu der
Geschwindigkeitseinstellung mit 230 V zu wechseln, das Wahlmodul abziehen, das Distanzstück
ausbauen, umdrehen und so wieder einsetzen, dass nach dem erneuten Einbau des Moduls die
Geschwindigkeiten der 230 V Speisung am Fenster des Klemmenbretts lesbar werden.
ACHTUNG: Das Modul nicht so einsetzen, dass am Fenster das Gefahrenzeichen sichtbar
wird
4. Den Deckel des Klemmenbretts wieder einbauen.
5. Die Stromversorgung wieder herstellen.
9.3 Die Geschwindigkeiten der Spannungen 230 V und 400 V werden jeweils der Netzspannung
zugeordnet.
9.4 Bei dreiphasigen Pumpen vom Typ ZHK mit 400 V können 3 Geschwindigkeiten, bei jenen mit
V 2 Geschwindigkeiten eingestellt werden.
Angaben zu den Geschwindigkeiten:
V1 400 V
V1 230 V
9.5 Wird eine niedrigere Geschwindigkeit gewählt, kann eine wesentliche Energieeinsparung erreicht
und die Geräuschentwicklung vermindert werden.
DEUTSCH
V2 400 V
V2 230 V
5
V3 400 V
230
