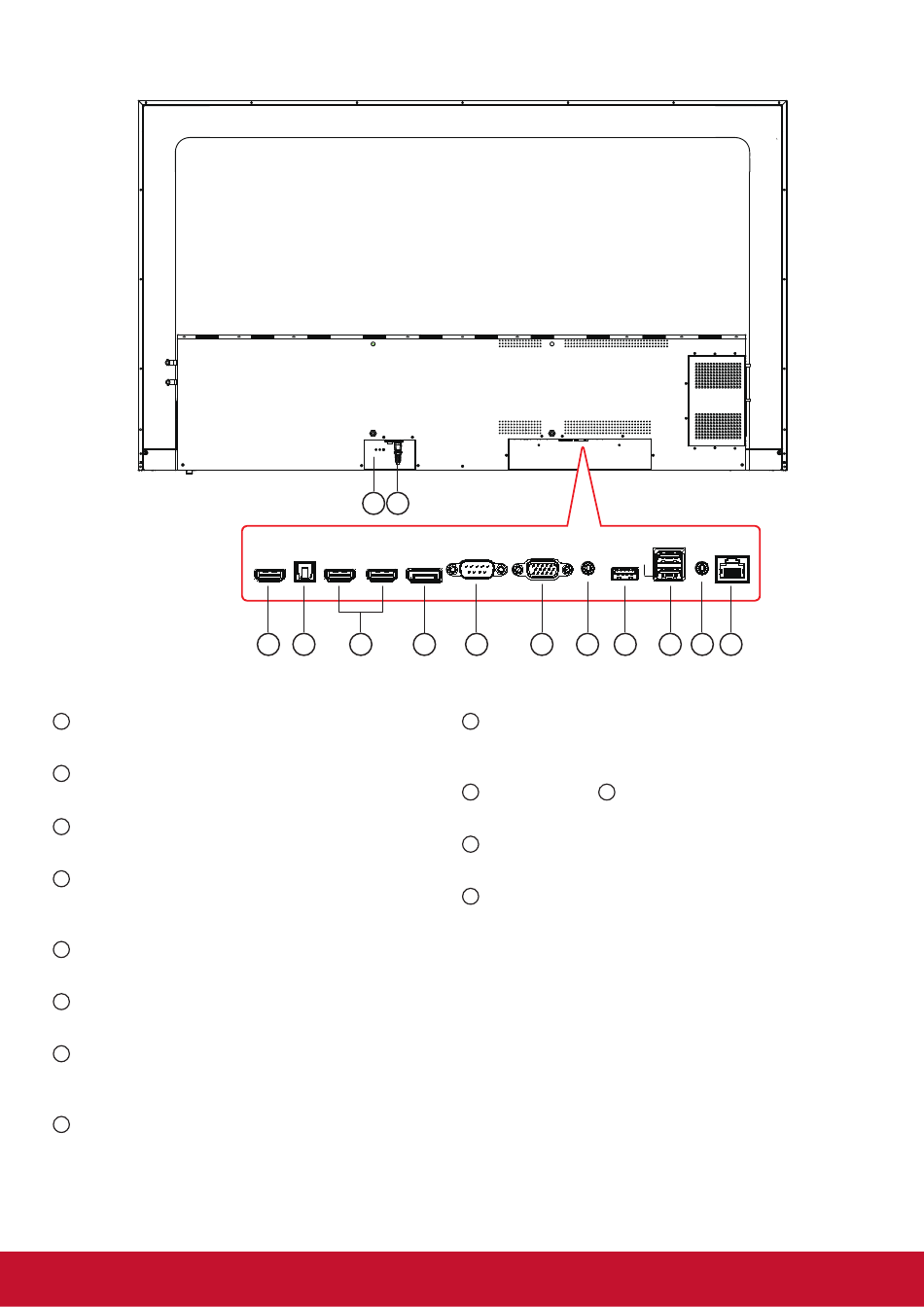

2.2. Ein- und Ausgänge
Hauptschalter
1
Zum vollständigen Ein- und Ausschalten.
Netzanschluss
2
Zum Anschluss an die Steckdose.
HDMI OUT
3
HDMI video/audio output.
SPDIF OUT
4
Digitaler Audiosignalausgang zum Anschließen Ihres
externen AV-Geräts.
HDMI 1(ARC)/HDMI 2 IN
5
HDMI-Port (Video und Audio).
DisplayPort IN
6
DisplayPort (Video und Audio).
RS232 IN
7
RS232-Steuerung zur Verwendung des
Fernbedienungssignals von der Zentrale.
VGA IN (D-Sub)
8
VGA-Videoeingang.
1 2
HDMI OUT SPDIF HDMI 1 (ARC) HDMI 2 DisplayPort
3 4 5 6
RS232 VGA PC LINE IN USB 3.0 USB 1
7 8 9 10
PC LINE IN
9
Audioeingang von VGA-Quelle (3,5-mm-
Stereoklinkenbuchse).
USB PORT 3.0/ USB 2.0 PORT
10 11
Zum Anschließen Ihres USB-Speichergerätes
AUDIO OUT
12
Audioausgang an externes AV-Gerät.
LAN
13
LAN-Steuerfunktion zur Verwendung des
Fernbedienungssignals von der Zentrale.
5
AUDIO OUT LAN
USB 2
11 12 13
