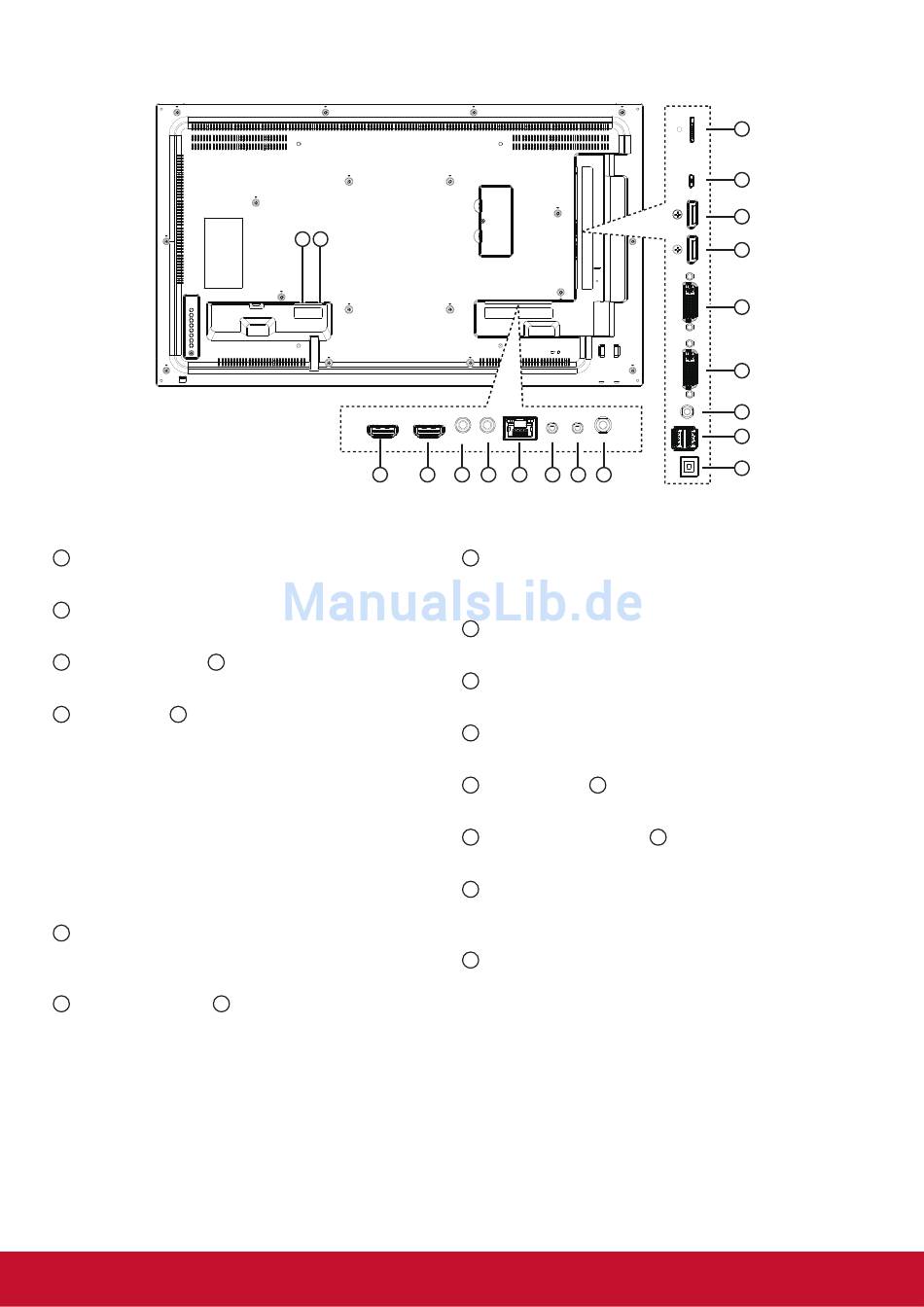

2.2. Ein- und Ausgänge
Netzanschluss
1
Netzanschluss.
Hauptschalter
2
Netzschalter.
HDMI-1-Eingang /
3 4
HDMI-Port (Video und Audio).
IR-Eingang / IR-Ausgang (3,5 mm)
5 6
IR-Signalausgang/-eingang zum Durchschleifen von
Signalen.
Hinweise:
• Der Fernbedienungssensor dieses
Anzeigegerätes hört auf zu arbeiten, wenn der
[IR-Eingang] verbunden ist.
• Beachten Sie zur Fernsteuerung Ihres A/
V-Gerätes über dieses Display Seite 9 zur
Herstellung einer IR-Passthrough-Verbindung.
RJ-45
7
LAN-Steuerfunktion zur Nutzung des
Fernsteuerungssignals vom Kontrollcenter.
RS232C-Eingang /
8 9
RS232C-Netzwerkeingang/-ausgang zum
Durchschleifen serieller Signale.
2 1
3
HDMI-2-Eingang
RS232C-Ausgang (2,5 mm)
4 9
5 6 7 8 10
Audioausgang (3,5 mm)
10
Audiosignalausgang zum Anschließen an Ihrem
externen AV-Gerät.
USB-B
11
Serviceanschluss.
USB-Post/USB-Stromversorgung (5 V, 2 A)
12
Zum Anschließen Ihres USB-Speichergerätes.
Line-Eingang (3,5 mm)
13
Audioeingang von Ihrem PC.
DVI-Eingang /
14 15
DVI-D-Videoeingang.
DisplayPort-Eingang /
16
DisplayPort-Videoeingang / -ausgang.
Micro USB
18
Micro-USB-Verbindung unterstützt OTG- und
Firmware-Aktualisierung.
microSD
19
microSD-Karte unterstützt 32 GB (max.).
6
19
18
17
16
15
14
13
12
11
DVI-Ausgang
DisplayPort-Ausgang
17
