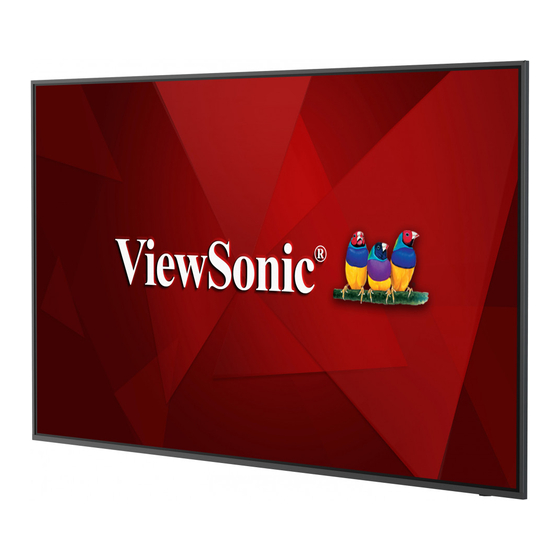

ViewSonic CDE6520 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ViewSonic Anleitungen
  4. Motorroller
  5. CDE6520
  6. Bedienungsanleitung

ViewSonic CDE6520 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CDE6520:
Inhaltsverzeichnis

Werbung

Quicklinks

CDE6520/CDE7520/CDE8620
CDE6520-W/CDE7520-W/
CDE8620-W
Kommerzielles Display
Bedienungsanleitung
WICHTIG: Bitte lesen Sie diese Bedienungsanleitung gründlich durch: Sie enthält
wichtige Informationen zur Installation und zum Einsatz Ihres Produktes auf sichere
Weise sowie Hinweise zur Registrierung Ihres Produktes, damit Sie vielfältige Leistungen
in Anspruch nehmen können. Die Garantiehinweise in dieser Bedienungsanleitung
beschreiben die eingeschränkten Garantiebedingungen der ViewSonic Corporation, die
Sie auch auf unseren Internetseiten (http://www.viewsonic.com) finden – im englischen
Original und in weiteren Sprachen, die Sie bei Bedarf auswählen können.
Modell-Nr. VS17908/VS17909/VS17910

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ViewSonic CDE6520

Inhaltszusammenfassung für ViewSonic CDE6520

  • Seite 1 Anspruch nehmen können. Die Garantiehinweise in dieser Bedienungsanleitung beschreiben die eingeschränkten Garantiebedingungen der ViewSonic Corporation, die Sie auch auf unseren Internetseiten (http://www.viewsonic.com) finden – im englischen Original und in weiteren Sprachen, die Sie bei Bedarf auswählen können. Modell-Nr. VS17908/VS17909/VS17910...
  • Seite 2 Als weltweit führender Anbieter visueller Lösungen verpflichtet sich ViewSonic, die Erwartungen an technologische Entwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic sind davon überzeugt, dass unsere Produkte das Potenzial haben, einen positiven Einfluss auf die Welt zu nehmen. Wir vertrauen darauf, dass das von Ihnen gewählte ViewSonic-Produkt Ihnen gute...

  • Seite 3: Informationen Zur Konformität

    Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

  • Seite 4: Erklärung Der Rohs-Konformität

    ® Emission von Treibhausgasen durch Einhaltung strenger Kriterien bezüglich der Energieeffizienz oder der durch die U.S. Environmental Protection Agency festgelegten Anforderungen ein. Als ENERGY STAR -Partner strebt ViewSonic nach der Erfüllung der ENERGY STAR -Richtlinien ® ® und der Kennzeichnung aller zertifizierten Modelle mit dem ENERGY STAR -Logo.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise BITTE BEACHTEN SIE FÜR EINE OPTIMALE LEISTUNG FOLGENDES BEIM EINRICHTEN UND VERWENDEN DES LCD-FARBMONITORS: • ENTFERNEN SIE NICHT DIE HINTERE ABDECKUNG DES MONITORS. Im Inneren befinden sich keine vom Benutzer reparierbaren Teile, und das Öffnen oder Entfernen von Abdeckungen kann zu gefährlichen Stromschlägen und sonstigen Risiken führen.

  • Seite 6: Empfohlene Verwendung

    ACHTUNG: Schließen Sie unter den folgenden Umständen den Monitor umgehend von der Steckdose ab und wenden Sie sich an qualifiziertes Reparaturpersonal: • Wenn das Netzkabel oder der Netzstecker beschädigt ist. • Wenn Flüssigkeit auf den Monitor verschüttet wurde oder Gegenstände in den Monitor gefallen sind.

  • Seite 7: Inhaltsverzeichnis

    Inhalt Auspacken und installieren ....1 5.3.1. Wireless Hotspot 1.1. Auspacken ........1 (Drahtlos-Hotspot) ... 12 1.2. Lieferumfang ........1 5.3.2. Miracast ......12 1.3. Installationshinweise ...... 1 5.4. Device (Gerät) ......12 1.4. Wandmontage ........ 2 5.4.1. General Settings 1.4.1.
  • Seite 8 Eingangsmodus ........31 10. Reinigung und Problemlösung ..34 10.1. Reinigen ........34 10.2. Problemlösung ......35 11. Technische Daten ....... 36 11.1. CDE6520/CDE6520-W ....36 11.2. CDE7520/CDE7520-W ....38 11.3. CDE8620/CDE8620-W ....40 12. RS232-Protokoll ........42 12.1. Einleitung ........42 12.2.

  • Seite 9: Produktregistrierung

    Haftungsausschluss: Die ViewSonic Corporation haftet nicht für technische oder inhaltliche Fehler ® sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen. Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic Corporation vor, technische ®...

  • Seite 10: Auspacken Und Installieren

    Bitte überzeugen Sie sich davon, dass folgende Dinge im Lieferumfang enthalten sind: • LC-Display • Fernbedienung mit AAA- Batterien CDE6520/CDE7520/CDE8620 Commercial Display Quick Start Guide • Schnellstartanleitung • Netzkabel (1,5 m) FRAGILE (For CDE6520/CDE7520) • HDMI-Eingangskabel USB1 USB3.0 USB2 (3 m) Remote Control and AAA Batteries Quick Start Guide • HDMI-Ausgangskabel * The supplied power cord varies depending on destination.

  • Seite 11: Wandmontage

    Gewicht des Gerätes ohne Basis = W kg. Das Gerät und seine zugehörige Halterung konnten während des Tests sicher gehalten werden. Verwenden Sie nur UL-gelistete Wandmontagehalterungen mit folgender Minimalbelastbarkeit: W kg. Modellbezeichnung W (kg) Modellbezeichnung W (kg) CDE6520/CDE6520-W 22,95 CDE8620/CDE8620-W 50,4 CDE7520/CDE7520-W 29,3 5. Hochformat ist nicht erlaubt. 1.4.1. VESA-Raster Modellbezeichnung Vesa-Raster CDE6520/CDE6520-W 400 ×...
  • Seite 12 Belüftungsanforderungen bei Platzierung in einem Einbau Damit entstehende Wärme richtig abgeleitet werden kann, lassen Sie genügend Platz zu umgebenden Gegenständen frei; schauen Sie sich dazu die nachstehende Abbildung an. 100 mm 100 mm 100 mm 100 mm Hinweise: Installieren Sie das Display sachgemäß an einer Wand. Wir übernehmen keine Haftung für Installationen, die nicht von einem professionellen Techniker vorgenommen wurden.

  • Seite 13: Komponenten Und Funktionen

    Komponenten und Funktionen 2.1. Bedienfeld Drücken Sie zum Ein- oder Ausschalten des Displays Drücken Sie die Menütaste zum Aufrufen des Hauptmenüs, und dies bestätigt den Vorgang im Menü SOURCE (Quelle). Drücken Sie zum Aufrufen des Menüs Input Source (Eingangsquelle) die INPUT-Taste und wählen Sie die Signalquelle.

  • Seite 14: Ein- Und Ausgänge

    2.2. Ein- und Ausgänge AUDIO OUT HDMI OUT SPDIF HDMI 1 (ARC) HDMI 2 DisplayPort RS232 PC LINE IN USB 3.0 USB 1 USB 2 11 12 13 Hauptschalter PC LINE IN Zum vollständigen Ein- und Ausschalten. Audioeingang von VGA-Quelle (3,5-mm- Stereoklinkenbuchse).

  • Seite 15: Fernbedienung

    2.3. Fernbedienung ]-Taste Ein- und Ausschalten 2.3.1. Allgemeine Funktionen [INPUT]-Taste Eingangsquellenwahl [ P.MODE ]-Taste Bildeinstellmenü für HDMI/DP/VGA [ S.MODE ]-Taste Audioeinstellmenü für HDMI/DP/VGA Zifferntasten Zahlenfeld [ASPECT]-Taste Seitenverhältnis für HDMI/DP/VGA anpassen [VOL +/-]-Taste Lautstärke +/- 1 [SLEEP]-Taste Hintergrundbeleuchtung ein/aus ]-Taste Stumm ]-Taste Hintergrundbeleuchtung +/- 1 ]-Taste...

  • Seite 16: Batterien In Die Fernbedienung Einlegen

    2.3.2. Batterien in die Fernbedienung einlegen Die Fernbedienung funktioniert mit zwei AAA-Batterien (1,5 V). So legen Sie Batterien ein oder wechseln die Batterien aus: 1. Drücken Sie auf den Deckel, klappen Sie den Deckel dann nach oben. 2. Legen Sie die Batterien richtig herum ein; orientieren Sie sich dabei an den Polaritätsmarkierungen (+) und (–) im Batteriefach.

  • Seite 17: Externe Geräte Anschließen

    Externe Geräte anschließen 3.1. Externe Geräte anschließen (DVD / VCR / VCD) 3.1.1. Per DisplayPort-Videoeingang DVD / VCR / VCD DP Out DVD / VCR / VCD [DP IN] HDMI Out HDMI 1 HDMI 2 (ARC) 3.1.2. Per HDMI-Videoeingang [HDMI IN] DVD / VCR / VCD HDMI Out HDMI 1...

  • Seite 18: Per Hdmi-Eingang

    3.2.2. Per HDMI-Eingang HDMI 1 HDMI 2 (ARC) HDMI Out [HDMI IN] 3.2.3. Per VGA-Eingang Audio Out DP Out HDMI 1 HDMI 2 (ARC) PC LINE IN [AUDIO OUT] Audio In HDMI Out [VGA Audio IN] [HDMI IN] Stereo Amplifier [VGA IN] 3.3.

  • Seite 19: Bedienung

    Bedienung 4.1.3. Date & Time (Datum/Zeit) Aktivieren Sie „Network-provided time Hinweis: Die in diesem Abschnitt beschriebenen (Netzwerkzeit)“ zur Synchronisierung der Zeit mit Steuerungstasten befinden sich dem Netzwerk und wählen Sie die Zeitzone. hauptsächlich an der Fernbedienung, sofern nicht anders angegeben. 4.1.

  • Seite 20: Launcher (Startprogramm)

    Launcher (Startprogramm) 5.2.1. DHCP DHCP mode (DHCP-Modus): Drücken Sie die HOME-Taste an der (1) IP-Adresse, Netzmaske, DNS-Adresse und Fernbedienung zur Anzeige des Bildschirms Gateway können nicht geändert werden. Launcher (Startprogramm). (2) Bei erfolgreicher Verbindung erscheint die aktuelle Netzwerkkonfiguration. 5.1. Setting (Einstellungen) Hauptelemente: (1) Network (Netzwerk) 5.2.2.

  • Seite 21: Wireless Hotspot (Drahtlos-Hotspot)

    5.3.1. Wireless Hotspot (Drahtlos-Hotspot) (2) System Tools (Systemwerkzeuge) Aktivieren Sie den WLAN-Hotspot zum Teilen der Internetverbindung mit Ihren Geräten. A. Clear Storage (Speicher löschen) B. Reset (Rücksetzen) C. Import&Export (Importieren und Exportieren) 5.3.2. Miracast D. Clone (Klonen) Aktivieren Sie Miracast zur Übertragung Ihres (3) Display (Anzeige) Gerätebildschirms.

  • Seite 22: General Settings (Allgemeine Einstellungen)

    5.4.1. General Settings (Allgemeine 5.4.2. Source Settings (Quelleneinstellungen) Einstellungen) 1. Custom App (Angepasste App) 1. Signage Display Name (Signage-Display-Name) Nutzer kann die Anwendung für die Kundenquelle Signage-Display-Namen einrichten einrichten. Hinweis: Bei Einstellung der Kunden-APK öffnet PD die Eingabebeschränkung: Kunden-App beim Umschalten der Quelle auf den (1) Länge: Max.

  • Seite 23: Security (Sicherheit)

    Installation einer unbekannten APK. Hinweis: Externer USB-Speicher muss nach Freigabe erneut eingesteckt werden. 5.4.4. Clear Storage (Speicher löschen) Dient der Löschung aller Daten in viewsonic- Ordnern. Unterteilt in 4 Modi: (1) Alle viewsonic-Ordner löschen (2) Nur viewsonic-Ordner im internen Speicher löschen.

  • Seite 24: Clone (Duplizieren)

    5.4.7. Clone (Duplizieren) 5.4.10. WallPaper (Hintergrundbild) Mediendatei vom internen ViewSonic-Ordner Damit Nutzer das Hintergrundbild wählen kann. klonen. 1. Der Name des geklonten Ordners im AutoPlayFiles-Ordner 2. Clone Source (Quelle klonen) (1) Internal storage (Interner Speicher) Aus internem Ordner \AutoPlayFiles (2) USB Aus USB root\AutoPlayFiles 3.

  • Seite 25: About (Info)

    5.5.2. About (Info) 5.5.2.2. Online System updates (Online- Systemaktualisierungen) Hauptinformationen unter About (Info): Online system update (Online- (1) Local System updates (Lokale Systemaktualisierung) kann gewählt werden Systemaktualisierungen) (1) Auto Update (Auto-Aktualisierung): Ähnlich (2) Online System updates (Online- wie bei einer Windows-Aktualisierung Systemaktualisierungen) prüft das System automatisch, ob eine (3) Legal information (Rechtliche...

  • Seite 26: Osd-Menü

    OSD-Menü 6.1. Settings (Einstellungen) Nachstehend finden Sie eine Übersicht über den 6.1.1. Menü Picture (Bild) Aufbau der Bildschirmmenüs (OSD-Menüs). Diese können Sie als Referenz für weitere Einstellungen Ihres Displays benutzen. Brightness (Helligkeit) Zum Anpassen der Gesamthelligkeit von Bild und Hintergrund. Bildschirmmenü...

  • Seite 27: Menü Screen (Bildschirm)

    RGB Range (RGB-Bereich) Screen reset (Bildschirm rücksetzen) Setzt sämtliche Einstellungen im Menü Screen Zur Auswahl des Modus, in dem HDMI- oder DVI- (Bildschirm) auf die Werksvorgaben zurück. Signale je nach ihrem Signalformat angezeigt werden sollen. 6.1.3. Audio-Menü • {Auto} - Automatische Erkennung des Signalformats.

  • Seite 28: Time (Uhrzeit)

    6.1.4. Time (Uhrzeit) • Days of the week (Wochentage): Stellen Sie Sonntag, Montage, Dienstag, Mittwoch, Donnerstag, Freitag, Samstag ein. • Every week (Jede Woche): Stellen Sie den Lebenszyklus ein. • Back (Zurück): Ändert die Zeitplandaten nicht. • Save (Speichern): Speichert die Zeitplandaten.

  • Seite 29: Auto Signal Detection (Auto-Signalerkennung)

    Betriebsstatus zurück. • {User (Nutzer)} 1. Wenn Logo eingeschaltet ist, werden Scalar- Zum Ein-/Ausschalten der Wake-On-LAN- ViewSonic-Logo und Animation-ViewSonic- Funktion. Logo angezeigt. Zur Auswahl stehen: {Off (Aus)} / {On (Ein)} 2. Wenn Logo ausgeschaltet ist, werden weder ViewSonic-Logo noch Animationslogo angezeigt.

  • Seite 30: Factory Reset (Werkseinstellungen)

    Factory reset (Werkseinstellungen) 3. Stecken Sie das USB-Flash-Laufwerk in den USB-Anschluss und kopieren Sie den Setzen Sie alle Einstellungen in den OSD-Menüs Medieninhalt auf den internen Speicher. von {Picture (Bild)}, {Screen (Bildschirm)}, {Audio}, {Time (Zeit)} und {Advanced (Erweitert)} auf die werkseitig voreingestellten Werte zurück.

  • Seite 31: Vcastreceiver- Und Vcastsender-Dienst

    Bitte geben Sie die OSD-PIN-Code zur Verbindung mit dem ViewBoard ein. • Ports: TCP 56789, 25123, 8121 & 8000 UDP 48689, 25123 • Port and DNS for activation (Port und DNS für Aktivierung): Port: 443 DNS: https://vcastactivate.viewsonic.com • OTA service (OTA-Dienst): Server Port (Serveranschluss): TCP443 Server FQDN Name (Server-FQDN-Name): https://vcastupdate.viewsonic.com...
  • Seite 32 vCastReceiver Ein Dualband-WLAN-Zugangspunkt (5 G) wird bevorzugt Per Ethernet-Kabel mit dem WLAN-Zugangspunkt im Raum verbinden Mit demselben Netzwerk (Local Area Network) verbinden, für optimale Übertragung 5-G-Modus wählen...

  • Seite 33: Airplay Service (Airplay-Dienst)

    7.3. Airplay Service (AirPlay-Dienst) Bitte stellen Sie sicher, dass DNS an Netzwerk/Zugangspunkt/Drahtloscontroller aktiviert ist. Network information (Netzwerkinformationen) • Ports: TCP 51040, 51030, 51020 & 51010 UDP 5353 (mDNS zur Übertragung von AirPlay) • So wird verifiziert, dass AirPlay überträgt: 1. Stellen Sie sicher, dass iOS-Gerät und ViewBoard® mit demselben Subnetz verbunden sind. 2.

  • Seite 34: Chromecast Service (Chromecast-Dienst)

    7.4. Chromecast Service (Chromecast-Dienst) Die Software ViewBoard® Cast unterstützt native Chromecast-Bildschirmfreigabe über Chrome-Browser- Übertragung entsprechend der aktivierten Chromecast-Funktion. Bitte stellen Sie sicher, dass mDNS an Netzwerk/Zugangspunkt/Drahtloscontroller aktiviert ist (soweit zutreffend). Network information (Netzwerkinformationen) • Ports: TCP 8008 und 8009 UDP 5353 (mDNS zur Übertragung von CCast) •...

  • Seite 35: Sweeper

    7.5. Sweeper Wählen Sie zum Starten der Sweeper-Anwendung und zum Löschen nicht benötigter Daten und unerwünschter Dateien das Symbol Advanced Settings (Erweiterte Einstellungen) können ebenso entsprechend den Nutzeranforderungen angepasst werden.

  • Seite 36: Ordner

    7.6. Ordner 1. Speichergeräte Wählen Sie ein geeignetes Speichergerät. 2. Symbole Element Beschreibung Exit (Beenden) Zum Beenden anklicken. Sort (Anordnen) Zum Anordnen der Dateien anklicken. Thumbnail Zum Anzeigen der Dateien im Miniaturbildmodus anklicken. (Miniaturbild) List (Liste) Zum Anzeigen der Dateien im Listenmodus anklicken. Select Zum Auswählen von Dateien anklicken.

  • Seite 37: Wps Office

    7.7. WPS Office Erstellen, bearbeiten und betrachten Sie Dokumente, Memos, Präsentationen und Tabellen.

  • Seite 38: Unterstützte Medienformate

    Unterstützte Medienformate USB-Multimedia-Codec-Formate Dateityp Codec Fähigkeit Max. Auflösung: 8000×8000 Min. Auflösung: 4x4 Max. Auflösung: 8000×8000 Min. Auflösung: 4x4 Max. Auflösung: 8000×8000 Foto Min. Auflösung: 4x4 JPEG/JPG Hinweis: Progressive-Unterstützung 4000×4000; Baseline-Unterstützung 8000×8000 Max. Auflösung: 8000×8000 Min. Auflösung: 4x4 Max. Auflösung: 1920*1088 30 .3g2 H.263 Audio: GAAC,AMR_NB...
  • Seite 39 Max. Auflösung: 3840*2160 30 H.264 Audio: GAAC,PCM Max. Auflösung: 3840*2160 60 H.265 Audio: GAAC,PCM .mov Max. Auflösung: 1920*1088 30 MPEG-4 Audio: GAAC,PCM Max. Auflösung: 1920*1080 30 MJPEG Audio: GAAC,PCM Max. Auflösung: 3840*2160 30 H.264 Audio: GAAC Max. Auflösung: 3840*2160 60 .mp4 H.265 Audio: GAAC...

  • Seite 40: Eingangsmodus

    Eingangsmodus Grafische Auflösung: Aktive Auflösung Bildfrequenz Horizontale Standard- Pixelrate Modus- (Vertikale Frequenz auflösung (MHz) bezeichnung H-Pixel V-Linien Frequenz/Hz) (KHz) 59,941 31,469 25,175 VESA 72,810 37,861 31,500 VESA 75,000 37,500 31,500 VESA 70,080 31,467 28,320 85,038 37,927 35,500 VESA 56,250 35,156 36,000 VESA 60,317 37,879 40,000...

  • Seite 41: Hd-Auflösung

    23,976 53,946 296,703 VESA 24,000 54,000 297,000 VESA 3840 2160 25,000 56,250 297,000 VESA 29,970 67,430 296,703 VESA 30,000 297,000 67,500 VESA HD-Auflösung: Aktive Auflösung Bildfrequenz Horizontale Standard- Pixelrate Modus- Video (Vertikale Frequenz auflösung (MHz) bezeichnung H-Pixel V-Linien Frequenz/Hz) (KHz) 59,939 15,734 13,500 EIA-861D...
  • Seite 42 3840 2160 23,976 53,946 296,703 3840 2160 24,000 54,000 297,000 3840 2160 25,000 56,250 297,000 HDMI/DP 3840 2160 29,970 67,430 296,703 3840 2160 30,000 67,500 297,000 3840 2160 50,000 112,500 594,000 3840 2160 60,000 135,000 594,000 • PC-Text wird im HD-1080-Modus (1920 × 1080, 60 Hz) optimal angezeigt. •...

  • Seite 43: Reinigung Und Problemlösung

    10. Reinigung und Problemlösung 10.1. Reinigen Hinweise zum Betrieb des Displays • Halten Sie Hände, Gesicht und Gegenstände von den Belüftungsöffnungen des Displays fern. Der obere Teil des Displays erwärmt sich gewöhnlich stark; dies liegt an der warmen Luft aus dem Inneren, die durch die Belüftungsöffnungen nach außen geleitet wird.

  • Seite 44: Problemlösung

    10.2. Problemlösung Probleme Mögliche Ursachen Lösungen Die Betriebsanzeige leuchtet A. Der Monitor ist nicht A. Prüfen Sie, ob das Netzkabel nicht auf eingeschaltet angeschlossen und der Monitor eingeschaltet ist. Die Betriebsanzeige ist A. Das Videokabel ist getrennt oder A. Verbinden oder wechseln Sie eingeschaltet, doch es wird nicht richtig angeschlossen das Videokabel und achten Sie...

  • Seite 45: Technische Daten

    Technische Daten 11.1. CDE6520/CDE6520-W Display: Element Technische Daten Bildschirmgröße (aktive Fläche) 165 cm / 165,10 cm Seitenverhältnis 16:9 Pixelanzahl 3840 (H) x 2160 (V) Pixelabstand 0,372 x 0,372 mm (H x V) Darstellbare Farben 10 Bit, 1,07 Mrd. Farben Helligkeit 450 cd/m²...
  • Seite 46 Umgebungsbedingungen: Element Technische Daten Betrieb 0 – 40°C Temperatur Speicherplatz -10 – 60°C Betrieb 20 – 80% RL (nicht kondensierend) Feuchtigkeit Speicherplatz 10 – 80% RL (nicht kondensierend) Betrieb 0 – 3.000 m Höhe Speicherplatz 0 – 3.658 m Interne Lautsprecher: Element Technische Daten Breitband-Monolautsprechersystem...

  • Seite 47: Cde7520/Cde7520-W

    11.2. CDE7520/CDE7520-W Display: Element Technische Daten Bildschirmgröße (aktive Fläche) 191 cm / 190,50 cm Seitenverhältnis 16:9 Pixelanzahl 3840 (H) x 2160 (V) Pixelabstand 0,4296 × 0,4296 mm (H x B) Darstellbare Farben 10 Bit, 1,07 Mrd. Farben Helligkeit 450 cd/m² Kontrastverhältnis (typisch) 1200:1 Betrachtungswinkel...
  • Seite 48 Umgebungsbedingungen: Element Technische Daten Betrieb 0 ~ 40°C Temperatur Speicherplatz -10 ~ 60°C Betrieb 20 – 80% RL (nicht kondensierend) Feuchtigkeit Speicherplatz 10 – 80% RL (nicht kondensierend) Betrieb 0 – 3.000 m Höhe Speicherplatz 0 – 3.658 m Interne Lautsprecher: Element Technische Daten Breitband-Monolautsprechersystem...

  • Seite 49: Cde8620/Cde8620-W

    11.3. CDE8620/CDE8620-W Display: Element Technische Daten Bildschirmgröße (aktive Fläche) 218 cm / 218,44 cm Seitenverhältnis 16:9 Pixelanzahl 3840 (H) x 2160 (V) Pixelabstand 0,4935 × 0,4935 mm (H x B) Darstellbare Farben 10 Bit, 1,07 Mrd. Farben Helligkeit 450 cd/m² Kontrastverhältnis (typisch) 1200:1 Betrachtungswinkel...
  • Seite 50 Umgebungsbedingungen: Element Technische Daten Betrieb 0 ~ 40°C Temperatur Speicherplatz -10 ~ 60°C Betrieb 20 – 80% RL (nicht kondensierend) Feuchtigkeit Speicherplatz 10 – 80% RL (nicht kondensierend) Betrieb 0 – 3.000 m Höhe Speicherplatz 0 – 3.658 m Interne Lautsprecher: Element Technische Daten Breitband-Monolautsprechersystem...

  • Seite 51: Rs232-Protokoll

    12. RS232-Protokoll 12.1. Einleitung Dieses Dokument beschreibt die Schnittstellenspezifikationen und Softwareprotokolle der RS232- Kommunikation zwischen ViewSonic-Anzeigegerät und PCs oder anderen RS232-fähigen Geräten. Das Protokoll enthält drei Befehlsabschnitte: • Festlegen-Funktion • Abrufen-Funktion • Fernbedienungssignale weiterleiten * Im Dokument wird der Begriff „PC“ stellvertretend für sämtliche Geräte verwendet, die per RS232-Protokoll mit dem Anzeigegerät kommunizieren können.

  • Seite 52: Befehlsmeldungsreferenz

    12.2.3. Befehlsmeldungsreferenz Der PC sendet ein Befehlspaket an das Anzeigegerät, gefolgt von einem „CR“-Code (Zeilenende). Nach jedem vom PC an das Anzeigegerät gesendeten Befehl muss das Anzeigegerät wie folgt antworten: 1. Bei einem korrekt empfangenen Befehl wird „+“ (02Bh), gefolgt von „CR“ (00Dh) gesendet. 2.
  • Seite 53 Beispiel 2: Helligkeit bei Commercial Display-02 auf 176 einstellen, ungültiger Befehl (Hexadezimalformat) Name Länge Befehlstyp Befehl Wert 1 Wert 2 Wert 3 0x30 0x38 0x73 0x24 0x31 0x37 0x36 0x0D 0x32 Antwort (Hexadezimalformat) Name Länge Befehlstyp 0x30 0x34 0x2D 0x0D 0x32 Tabelle Festlegen-Funktionen: Basisfunktion...
  • Seite 54 Hintergrund- 000 ~ 100 1. Bei einer Android- beleuchtung Plattform, deren Hauptmodus *3.2.0 per Hintergrundbeleuchtung gesteuert und andere Quellen per Helligkeit gesteuert werden. 2. Abgeleitet aus Farbkalibrierung. *3.2.0 Stromversorgungs- 000: Freigeben *Einzelheiten finden Sie im sperre 001: Sperren Hinweis Lautstärke 000 ~ 100 900: Lautstärke vermindern...
  • Seite 55 Optionale Funktion Festlegen- Länge Befehl Befehl Wertebereich Anmerkungen Funktion Code Code (drei ASCII-Bytes) (ASCII) (ASCII) (Hex) Kontrast 000 ~ 100 Bildschärfe 000 ~ 100 Farbe & 000 ~ 100 Farbton ‘ 000 ~ 100 Hintergrund- 000: Aus beleuchtung 001: Ein *3.2.3 ein/aus Farbmodus...

  • Seite 56: Abrufen-Funktion Lauschen

    12.3.2. Abrufen-Funktion lauschen Der PC kann bestimmte Informationen vom kommerziellen Anzeigegerät abrufen. Ein Abrufen-Paket besteht ähnlich wie ein Festlegen-Paket aus 9 Bytes. Beachten Sie, dass das Wert-Byte grundsätzlich 000 enthält Abrufen-Funktionsbeschreibung: Länge: Paket-Gesamtlänge ohne „CR“ in Bytes. ID des kommerziellen Anzeigegerätes Idenfizierung für jedes kommerzielle Anzeigegerät (01 –...
  • Seite 57 Antwort (Hexadezimalformat) Name Länge Befehlstyp Befehl Wert 1 Wert 2 Wert 3 0x30 0x38 0x72 0x62 0x30 0x36 0x37 0x0D 0x35 Beispiel 2: Helligkeit von Commercial Display-05 abrufen, allerdings mit falscher Helligkeit-Befehls- ID, die NICHT in der Befehlstabelle aufgeführt wird. Senden (Hexadezimalformat) Name Länge...
  • Seite 58 Tabelle Abrufen-Funktionen: Basisfunktion Abrufen- Länge Befehlstyp Befehl Antwortbereich Anmerkungen Funktion (ASCII) Code Code (drei ASCII-Bytes) (ASCII) (Hex) Helligkeit 000 ~ 100 abrufen Hintergrund- 000 ~ 100 1. Bei einer Android- beleuchtung Plattform, deren *3.2.0 abrufen Hauptmodus per Hintergrundbeleuchtung gesteuert und andere Quellen per Helligkeit gesteuert werden.
  • Seite 59 Betriebsstunden 1. Angesammelte Stunden *3.2.0 abrufen als 6-stellige Ganzzahl (000.001 – 999.999) *3.2.0 2. Kann bei FW- Aktualisierung und Werksinitialisierung nicht *3.2.2 zurückgesetzt werden 3. Antwort im neuen 32-Byte-Format *3.2.0 Gerätenamen Antwort im neuen *3.2.0 abrufen 32-Byte-Format MAC-Adresse (bei Modellen mit LAN) abrufen Antwort im neuen *3.2.0...

  • Seite 60: Fernbedienungssignale Weiterleiten

    Optionale Funktion Abrufen- Länge Befehlstyp Befehl Antwortbereich Anmerkungen Funktion (ASCII) Code Code (drei ASCII-Bytes) (ASCII) (Hex) Kontrast 000 ~ 100 abrufen Schärfe 000 ~ 100 abrufen Farbe abrufen 000 ~ 100 Farbton 000 ~ 100 abrufen Hintergrund- 000: Aus beleuchtung 001: Ein ein/aus *3.2.3...
  • Seite 61 HINWEIS: Taste Code (Hex) Der Infrarot-Weiterleitungscode unterscheidet sich vom Fernbedienung-Tastencode. Im Infrarot-Weiterleitungsmodus wird eine spezielle Befehlssequenz für die Ein/Aus-Taste ausgeführt. 2-1. Wenn das kommerzielle Display ausgeschaltet ist und den IR- Betriebscode empfängt: Das kommerzielle Anzeigegerät schaltet sich ein, leitet dann den Ein/Aus-Code per RS232 weiter.

  • Seite 62: Sonstige Informationen

    Für technischen Support oder Produktkundendienst beachten Sie die nachstehende Tabelle oder kontaktieren Ihren Wiederverkäufer. HINWEIS: Sie benötigen die Produktseriennummer. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ www.viewsonic.com.cn www.viewsonic.com/hk/ 中国 (China) 香港 (繁體中文) Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/ Indonesia www.viewsonic.com/id/...

  • Seite 63: Eingeschränkte Garantie

    Einrichtung. So nehmen Sie Garantieleistungen wahr: 1. Informationen zur Wahrnehmung von Leistungen im Rahmen der Garantie erhalten Sie vom ViewSonic- Kundendienst (siehe Kundendienst-Seite). Sie müssen die Seriennummer des Produktes angeben. 2. Um Garantieleistungen in Anspruch zu nehmen, müssen Sie folgende Daten angeben: a) Originalrechnung, b) Ihr Name, c) Ihre Anschrift, d) Problembeschreibung und e) Seriennummer des Produktes.
  • Seite 64 Einschränkungen und Ausschlüsse eventuell nicht für Sie. Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic oder Ihren ViewSonic-Händler vor Ort.

  • Seite 65: Eingeschränkte Garantie Für Mexiko

    Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck. Schadensausschluss: ViewSonics Haftung beschränkt sich auf die Kosten für Reparatur oder Austausch des Produktes. ViewSonic haftet nicht für: Durch Defekte des Produktes verursachte Schäden an sonstigem Eigentum, Schäden, die durch Unannehmlichkeiten, Nichtnutzbarkeit des Produktes, Zeitverluste, entgangenen Gewinn, entgangene Geschäftsgelegenheiten, Verlust ideeller Werte, Beeinflussung geschäftlicher Beziehungen eintreten sowie...
  • Seite 66 USA-SUPPORT: ViewSonic Corporation Av Ferrocarril Sonora #3780 L-C 10 Pointe Dr. Suite 200. Brea, CA. 92821 UY.S.A Col 20 de Noviembre Tel: 800-688-6688 Tijuana, Mexico E-Mail: http://www.viewsonic.com 4.3: Eingeschränkte Garantie ViewSonic Mexiko Seite 2 von 2 CD_LW02 Rev. 1A 06-25-07...
