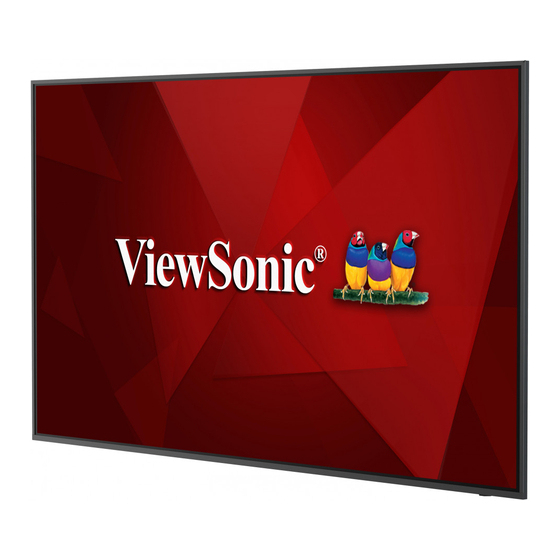

ViewSonic CDE6520 Bedienungsanleitung

Kommerzielles display
Vorschau ausblenden Andere Handbücher für CDE6520:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CDE6520/CDE7520/CDE8620
Kommerzielles Display
Bedienungsanleitung
Modell VS17908/VS17909/VS17910

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ViewSonic CDE6520

Inhaltszusammenfassung für ViewSonic CDE6520

  • Seite 1 CDE6520/CDE7520/CDE8620 Kommerzielles Display Bedienungsanleitung Modell VS17908/VS17909/VS17910...
  • Seite 2 Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic-Produkt, für das Sie sich entschieden haben, gute Dienste leisten wird. Vielen Dank nochmals, dass Sie sich für ViewSonic entschieden haben!

  • Seite 3: Informationen Zur Konformität

    Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

  • Seite 4: Rohs-Konformitätserklärung

    ® Emission von Treibhausgasen durch Einhaltung strenger Kriterien bezüglich der Energieeffizienz oder der durch die U.S. Environmental Protection Agency festgelegten Anforderungen ein. Als ENERGY-STAR -Partner strebt ViewSonic nach der Erfüllung der ENERGY-STAR -Richtlinien ® ® und der Kennzeichnung aller zertifizierten Modelle mit dem ENERGY-STAR -Logo.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise BITTE BEACHTEN SIE FÜR EINE OPTIMALE LEISTUNG FOLGENDES BEIM EINRICHTEN UND VERWENDEN DES LCD-FARBMONITORS: • ENTFERNEN SIE NICHT DIE HINTERE ABDECKUNG DES MONITORS. Im Inneren befinden sich keine vom Benutzer reparierbaren Teile, und das Öffnen oder Entfernen von Abdeckungen kann zu gefährlichen Stromschlägen und sonstigen Risiken führen. Überlassen Sie Wartungs- und Reparaturarbeiten ausschließlich qualifizierten Fachleuten.

  • Seite 6: Empfohlene Verwendung

    ACHTUNG: Schließen Sie unter den folgenden Umständen den Monitor umgehend von der Steckdose ab und wenden Sie sich an qualifiziertes Reparaturpersonal: • Wenn das Netzkabel oder der Netzstecker beschädigt ist. • Wenn Flüssigkeit auf den Monitor verschüttet wurde oder Gegenstände in den Monitor gefallen sind.

  • Seite 7: Inhaltsverzeichnis

    9.2. Problemlösung ......27 3.3. Audiogeräte anschließen ....9 3.3.1. Externe Audiogeräte 10. Technische Daten ....... 28 anschließen ......9 10.1. CDE6520 ........28 10.2. CDE7520 ........30 Bedienung ........... 10 10.3. CDE8620 ........32 4.1. Startvorgang und Grundeinstellungen ...... 10 11.

  • Seite 8: Produktregistrierung

    Haftungsausschluss: Die ViewSonic Corporation haftet nicht für technische oder inhaltliche Fehler ® sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen. Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic Corporation vor, technische ®...

  • Seite 9: Auspacken Und Installieren

    Remote Control and AAA Batteries • RS232 adapter CDE6520/CDE7520/CDE8620 Commercial Display Quick Start Guide * The supplied power cord varies depending on destination. FRAGILE (For CDE6520/CDE7520) USB1 USB3.0 USB2 For EU For China HDMI Cable Quick Start Guide For North America...

  • Seite 10: Wandmontage

    5. Gewicht des Gerätes ohne Basis = w kg. Das Gerät und seine zugehörige Halterung konnten während des Tests sicher gehalten werden. Verwenden Sie nur UL-gelistete Wandmontagehalterungen mit folgender Minimalbelastbarkeit: w kg. Modell W (kg) Modell W (kg) CDE6520 22,95 CDE8620 50,4 CDE7520 29,3 6. Hochformat ist nicht erlaubt.
  • Seite 11 Belüftungsanforderungen bei Platzierung in einem Einbau Damit entstehende Wärme richtig abgeleitet werden kann, lassen Sie genügend Platz zu umgebenden Gegenständen frei; schauen Sie sich dazu die nachstehende Abbildung an. 100 mm 100 mm 100 mm 100 mm Hinweise: Installieren Sie das Display sachgemäß an einer Wand. Wir übernehmen keine Haftung für Installationen, die nicht von einem professionellen Techniker vorgenommen wurden.

  • Seite 12: Komponenten Und Funktionen

    Komponenten und Funktionen 2.1. Bedienfeld Drücken Sie zum Ein- oder Ausschalten des Displays Drücken Sie zum Aufrufen des Hauptmenüs und zum Bestätigen des Vorgangs im Menü SOURCE (Quelle) die Taste MENU. Drücken Sie zum Aufrufen des Signalquellenauswahlmenüs und zur Auswahl der Signalquelle INPUT. Dient der Bestätigung des Vorgangs bei der MENU (Menü) bedienung.

  • Seite 13: Ein- Und Ausgänge

    2.2. Ein- und Ausgänge AUDIO OUT HDMI OUT SPDIF HDMI 1 (ARC) HDMI 2 DisplayPort RS232 PC LINE IN USB 3.0 USB 1 USB 2 11 12 13 Hauptschalter PC LINE IN Zum vollständigen Ein- und Ausschalten. Audioeingang von VGA-Quelle (3,5-mm- Stereoklinkenbuchse).

  • Seite 14: Fernbedienung

    2.3. Fernbedienung ]-Taste Ein- und Ausschalten 2.3.1. Allgemeine Funktionen [INPUT]-Taste Eingangsquellenwahl [ P.MODE ]-Taste Bildanpassungsmenü für HDMI/DP/VGA [ S.MODE ]-Taste Audioanpassungsmenü für HDMI/DP/VGA [NUMERIC (Ziffern)]-Tasten Zahlenfeld [ASPECT]-Taste Anpassung des Seitenverhältnisses für HDMI/DP/ [VOL +/-]-Taste Lautstärke +/- 1 [SLEEP]-Taste Hintergrundbeleuchtung ein/aus ]-Taste Stumm ]-Taste Hintergrundbeleuchtung +/- 1...

  • Seite 15: Batterien In Die Fernbedienung Einlegen

    2.3.2. Batterien in die Fernbedienung einlegen Die Fernbedienung funktioniert mit zwei AAA-Batterien (1,5 V). So legen Sie Batterien ein oder wechseln die Batterien aus: 1. Drücken Sie auf den Deckel, klappen Sie den Deckel dann nach oben. 2. Legen Sie die Batterien richtig herum ein;...

  • Seite 16: Externe Geräte Anschließen

    Externe Geräte anschließen 3.1. Externe Geräte anschließen (DVD / VCR / VCD) 3.1.1. Per DispalyPort-Videoeingang DVD / VCR / VCD DP Out DVD / VCR / VCD [DP IN] HDMI Out HDMI 1 HDMI 2 (ARC) 3.1.2. Per HDMI-Videoeingang [HDMI IN] DVD / VCR / VCD HDMI Out HDMI 1...

  • Seite 17: Per Hdmi-Eingang

    3.2.2. Per HDMI-Eingang HDMI 1 HDMI 2 (ARC) HDMI Out [HDMI IN] 3.2.3. Per VGA-Eingang Audio Out DP Out HDMI 1 HDMI 2 (ARC) PC LINE IN [AUDIO OUT] Audio In HDMI Out [VGA Audio IN] [HDMI IN] Stereo Amplifier [VGA IN] 3.3.

  • Seite 18: Bedienung

    Bedienung 4.1.3. Datum/Zeit Aktivieren Sie „Network-provided time Hinweis: Die in diesem Abschnitt beschriebenen (Netzwerkzeit)“, wenn die Zeit mit dem Netzwerk Steuerungstasten befinden sich synchronisiert werden soll, und wählen Sie die hauptsächlich an der Fernbedienung, Zeitzone. sofern nicht anders angegeben. 4.1. Startvorgang und Grundeinstellungen 4.1.1.

  • Seite 19: Startprogramm

    Startprogramm 5.2.1. DHCP DHCP-Modus: Zeigen Sie mit der HOME-Taste an der (1) IP-Adresse, Netzmaske, DNS-Adresse und Fernbedienung den Bildschirm Startprogramm an. Gateway können nicht geändert werden. (2) Bei erfolgreicher Verbindung erscheint die aktuelle Netzwerkkonfiguration. 5.1. Setting (Einstellungen) Hauptelemente: (1) Network (Netzwerk) (2) Device (Gerät) 5.2.2.

  • Seite 20: Device (Gerät)

    5.3. Device (Gerät) (4) Apps A. Anwendungsinformationen anzeigen. In 4 Gruppen unterteilt: Signage Display/System Tools (Systemwerkzeuge)/Display (Anzeige)/Apps 5.3.1. General Settings (Allgemeine (1) Signage Display Einstellungen) 1. Signage Display Name (Signage-Display- Name) Beschilderungsanzeigenamen festlegen Hinweis: Eingabebeschränkung: (1) Länge: Max. 36 Zeichen (2) Format: Keine Beschränkung A.

  • Seite 21: Source Settings (Quelleneinstellungen)

    Deaktivieren: Externe USB-Speicherfreigabe. Hinweis: Externer USB-Speicher muss nach Freigabe erneut eingesteckt werden. 5.3.4. Clear Storage (Speicher löschen) Dient der Löschung aller Daten in viewsonic- Ordnern. Unterteilt in 4 Modi: Funktionsvorstellung (1) Alle viewsonic-Ordner löschen (2) Nur viewsonic-Ordner im internen Speicher löschen.

  • Seite 22: Reset (Rücksetzen)

    Dateien im Stammverzeichnis Hinweise. (1) vs_setting.db (gespeicherter 3. Zielort Dateiname:vs_setting.db) (1) Interner Speicher (2) Speichert im viewsonic-Ordner im Speicher Unter /AutoPlayFiles/ speichern 5.3.6.1 Export Signage Display Settings (2) USB (Signage-Display-Einstellungen exportieren) Speichern im Stammverzeichnis Exportiert unter USB in den ViewSonic-Ordner (1) vs_setting.db exportieren.

  • Seite 23: Backlight (Hintergrundbeleuchtung)

    5.3.9. Backlight (Hintergrundbeleuchtung) 5.4.2.1 Local System updates (Lokale Systemaktualisierungen) Sie können die Hintergrundbeleuchtung des Sucht automatisch update.zip auf dem USB-Gerät. Bildschirms einstellen. Wird bei Auffinden in der Liste der Nutzerauswahl angezeigt Hinweis: (1) Unterstützt nur vollständiges Android- Abbild (2) Dateiname sollte update.zip sein. (3) Die Datei sollte sich im Stammverzeichnis des Speichermediums befinden 5.4.

  • Seite 24: Osd-Menü

    OSD-Menü 6.1. Settings (Einstellungen) Nachstehend finden Sie eine Übersicht über den 6.1.1. Menü Picture (Bild) Aufbau der Bildschirmmenüs (OSD-Menüs). Diese können Sie als Referenz für weitere Einstellungen Ihres Displays benutzen. Brightness (Helligkeit) Zum Anpassen der Gesamthelligkeit von Bild und Hintergrund. Bildschirmmenü...

  • Seite 25: Menü Screen (Bildschirm)

    RGB Range (RGB-Bereich) Screen reset (Bildschirm rücksetzen) Zur Auswahl des Modus, in dem HDMI- oder DVI- Setzt sämtliche Einstellungen im Menü Screen Signale je nach ihrem Signalformat angezeigt (Bildschirm) auf die Werksvorgaben zurück. werden sollen. 6.1.3. Audio menu (Audio-Menü) • {Auto} - Automatische Erkennung des Signalformats.

  • Seite 26: Time (Uhrzeit)

    Audio reset (Audio rücksetzen) Schedule list (Zeitplanliste): Sie können 7 Zeitpläne einstellen. Setzt sämtliche Einstellungen im Audio-Menü auf die Werksvorgaben zurück. • Enable (Aktivieren): Zeitplan aktivieren/ deaktivieren. Wenn Start-/Endzeit in Konflikt 6.1.4. Time (Uhrzeit) stehen oder leer sind, die Eingabe leer ist oder ein Zeitkonflikt mit einer anderen Zeitplanliste vorliegt, können Sie den Zeitplan nicht aktivieren.

  • Seite 27: Advanced (Erweitert)

    {Off (Aus)} • {On (Ein)} (Standard) • {User (Nutzer)} 1. Wenn Logo eingeschaltet ist, werden ViewSonic-Logo und Animation-ViewSonic- Logo angezeigt. Panel saving (Bildschirmschoner) 2. Wenn Logo ausgeschaltet ist, werden weder Zur Aktivierung des Bildschirmschoners; dadurch ViewSonic-Logo noch Animationslogo verringert sich die Gefahr von eingebrannten oder angezeigt.

  • Seite 28: About (Info)

    Switch on state (Einschaltstatus) 6.1.6. About (Info) Wählen Sie den Anzeigestatus, der beim nächsten Anschließen des Netzkabels verwendet werden soll. • {Power off (Abschalten)} – Das Display bleibt ausgeschaltet, wenn das Netzkabel an eine Steckdose angeschlossen wird. • {Forced on (Einschalten erzwingen)} – Das Display wird eingeschaltet, wenn das Netzkabel an eine Steckdose angeschlossen wird.

  • Seite 29: Unterstützte Medienformate

    Unterstützte Medienformate USB-Multimedia-Codec-Formate Dateityp Codec Fähigkeit Max Resolution: 8000×8000 Min Resolution : 4x4 Max Resolution: 8000×8000 Min Resolution : 4x4 Max Resolution: 8000×8000 Foto Min Resolution : 4x4 JPEG/JPG Note: Progressive support 4000×4000; baseline support 8000x8000 Max Resolution: 8000×8000 Min Resolution : 4x4 Max Solution: 1920*1088 30 .3g2 H.263...
  • Seite 30 Max Solution: 3840*2160 30 H.264 Audio: GAAC,PCM Max Solution: 3840*2160 60 H.265 Audio: GAAC,PCM .mov Max Solution: 1920*1088 30 MPEG-4 Audio: GAAC,PCM Max Solution: 1920*1080 30 MJPEG Audio: GAAC,PCM Max Solution: 3840*2160 30 H.264 Audio: GAAC Max Solution: 3840*2160 60 .mp4 H.265 Audio: GAAC...

  • Seite 31: Eingangsmodus

    Eingangsmodus Grafikauflösung: Aktive Auflösung Standard Bildfrequenz H. Frequenz Pixelrate Modusbez- Auflösung (V. Frequenz/Hz) (kHz) (MHz) eichnung H-Pixel V-Linien 59.941 31.469 25.175 VESA 72.810 37.861 31.500 VESA 75.000 37.500 31.500 VESA 70.080 31.467 28.320 85.038 37.927 35.500 VESA 56.250 35.156 36.000 VESA 60.317 37.879 40.000...

  • Seite 32: Hd-Auflösung

    23.976 53.946 296.703 VESA 24.000 54.000 297.000 VESA 3840 2160 25.000 56.250 297.000 VESA 29.970 67.430 296.703 VESA 30.000 297.000 67.500 VESA HD-Auflösung: Aktive Auflösung Standard Bildfrequenz H. Frequenz Pixelrate Modusbez- Video Auflösung (V. Frequenz/Hz) (kHz) (MHz) eichnung H-Pixel V-Linien 59.939 15.734 13.500 EIA-861D...
  • Seite 33 3840 2160 23.976 53.946 296.703 3840 2160 24.000 54.000 297.000 3840 2160 25.000 56.250 297.000 HDMI/DP 3840 2160 29.970 67.430 296.703 3840 2160 30.000 67.500 297.000 3840 2160 50.000 112.500 594.000 3840 2160 60.000 135.000 594.000 • PC-Text wird im HD-1080-Modus (1920 × 1080, 60 Hz) optimal angezeigt. •...

  • Seite 34: Reinigung Und Problemlösung

    Reinigung und Problemlösung 9.1. Reinigen Hinweise zum Betrieb des Displays • Halten Sie Hände, Gesicht und Gegenstände von den Belüftungsöffnungen des Displays fern. Der obere Teil des Displays erwärmt sich gewöhnlich stark; dies liegt an der warmen Luft aus dem Inneren, die durch die Belüftungsöffnungen nach außen geleitet wird.

  • Seite 35: Problemlösung

    9.2. Problemlösung Probleme Mögliche Ursachen Lösungen Die Betriebsanzeige leuchtet A. Der Monitor ist nicht A. Prüfen Sie, ob das Netzkabel nicht auf eingeschaltet angeschlossen ist, und schalten Sie den Monitor ein. Die Betriebsanzeige leuchtet, A. Das Videokabel ist A. Schließen Sie das Videokabel doch es wird kein Bild getrennt oder nicht richtig an oder ersetzen Sie es.

  • Seite 36: Technische Daten

    10. Technische Daten 10.1. CDE6520 Display: Element Technische Daten Bildschirmgröße (aktive Fläche) 165 cm Seitenverhältnis 16:9 Pixelanzahl 3840 (H) x 2160 (V) Pixelabstand 0,372 × 0,372 mm (H × V) [mm] Darstellbare Farben 10 Bit, 1,07 Mrd. Farben Helligkeit 350 cd/m²...
  • Seite 37 Umgebungsbedingungen: Element Technische Daten Betrieb 0 ~ 40°C Temperatur Lagerung -10 ~ 60°C Betrieb 20 ~ 80% RL (nicht kondensierend) Feuchtigkeit Lagerung 10 ~ 80% RL (nicht kondensierend) Betrieb 0 ~ 3.000 m Höhe Lagerung 0 ~ 3.658 m Interne Lautsprecher: Element Technische Daten Breitband-Monolautsprechersystem...

  • Seite 38: Cde7520

    10.2. CDE7520 Display: Element Technische Daten Bildschirmgröße (aktive Fläche) 165 cm Seitenverhältnis 16:9 Pixelanzahl 3840 (H) x 2160 (V) Pixelabstand 0,372 × 0,372 mm (H × V) [mm] Darstellbare Farben 10 Bit, 1,07 Mrd. Farben Helligkeit 350 cd/m² Kontrastverhältnis (typisch) 1200:1 Betrachtungswinkel 178 °...
  • Seite 39 Umgebungsbedingungen: Element Technische Daten Betrieb 0 ~ 40°C Temperatur Lagerung -10 ~ 60°C Betrieb 20 ~ 80% RL (nicht kondensierend) Feuchtigkeit Lagerung 10 ~ 80% RL (nicht kondensierend) Betrieb 0 ~ 3.000 m Höhe Lagerung 0 ~ 3.658 m Interne Lautsprecher: Element Technische Daten Breitband-Monolautsprechersystem...

  • Seite 40: Cde8620

    10.3. CDE8620 Display: Element Technische Daten Bildschirmgröße (aktive Fläche) 165 cm Seitenverhältnis 16:9 Pixelanzahl 3840 (H) x 2160 (V) Pixelabstand 0,372 × 0,372 mm (H × V) [mm] Darstellbare Farben 10 Bit, 1,07 Mrd. Farben Helligkeit 350 cd/m² Kontrastverhältnis (typisch) 1200:1 Betrachtungswinkel 178 °...
  • Seite 41 Umgebungsbedingungen: Element Technische Daten Betrieb 0 ~ 40°C Temperatur Lagerung -10 ~ 60°C Betrieb 20 ~ 80% RL (nicht kondensierend) Feuchtigkeit Lagerung 10 ~ 80% RL (nicht kondensierend) Betrieb 0 ~ 3.000 m Höhe Lagerung 0 ~ 3.658 m Interne Lautsprecher: Element Technische Daten Breitband-Monolautsprechersystem...

  • Seite 42: Rs232-Protokoll

    RS232-Protokoll 11.1. Einleitung Dieses Dokument beschreibt die Schnittstellenspezifikationen und Softwareprotokolle der RS232- Kommunikation zwischen kommerziellem TV / Digital Signage von ViewSonic und PCs oder anderen RS232-fähigen Geräten. Das Protokoll enthält drei Befehlsabschnitte: • Festlegen-Funktion • Abrufen-Funktion • Fernbedienungssignale weiterleiten * Im Dokument wird der Begriff „PC“ stellvertretend für sämtliche Geräte verwendet, die per RS232-Protokoll mit dem Anzeigegerät kommunizieren können.

  • Seite 43: Protokoll

    11.3. Protokoll 11.3.1. Festlegen-Funktion lauschen Der PC kann TV/DS mit bestimmten Aktionen steuern. Über die Festlegen-Funktion können Sie bestimmte TV/DS-Funktionen über die RS232-Schnittstelle extern steuern. Ein Festlegen-Datenpaket besteht aus 9 Bytes. Festlegen-Funktionsbeschreibung: Länge: Paket-Gesamtlänge ohne „CR“ in Bytes. TV/DS-ID Identifizierung je TV/DS (01 ~ 98; Standard ist 01) Wenn wir alle TV/DS-Einstellungen festlegen möchten, verwenden Sie die TV/DS-ID „99“, und es gibt bei dieser Funktion keinen Reply (Antworten)-Befehl.
  • Seite 44 Beispiel 2: Helligkeit bei TV-02 auf 176 einstellen, ungültiger Befehl (Hexadezimalformat) Name Länge Befehlstyp Befehl Wert 1 Wert 2 Wert 3 0x30 0x38 0x73 0x24 0x31 0x37 0x36 0x0D 0x32 Antwort (Hexadezimalformat) Name Länge Befehlstyp 0x30 0x34 0x2D 0x0D 0x32 Tabelle Festlegen-Funktionen: Basisfunktion Festlegen-...
  • Seite 45 Helligkeit 000 ~ 100 900: Helligkeit vermindern (- 1) 901: Helligkeit erhöhen (+ 1) *3.1.1 Hintergrund- 000 ~ 100 1. Bei einer Android- *3.2.0 beleuchtung Plattform, deren Hauptmodus per Hintergrundbeleuchtung gesteuert und andere Quellen per Helligkeit gesteuert werden. 2. Abgeleitet aus Farbkalibrierung.
  • Seite 46 Optionale Funktion Festlegen- Länge Befehl Befehl Wertebereich Anmerkungen Code Code (drei Funktion (ASCII) (ASCII) (Hex) ASCII-Bytes) Kontrast 000 ~ 100 Bildschärfe 000 ~ 100 Farbe & 000 ~ 100 Farbton ‘ 000 ~ 100 Backlight 000: Aus *3.2.3 On_Off 001: Ein Farbmodus 000: Normal 001: Warm...

  • Seite 47: Abrufen-Funktion Lauschen

    11.3.2. Abrufen-Funktion lauschen Der PC kann TV/DS für bestimmte Informationen abfragen. Ein Abrufen-Paket besteht ähnlich wie ein Festlegen-Paket aus 9 Bytes. Beachten Sie, dass das Wert-Byte grundsätzlich 000 enthält Abrufen-Funktionsbeschreibung: Länge: Paket-Gesamtlänge ohne „CR“ in Bytes. TV/DS-ID Identifizierung je TV/DS (01 ~ 98; Standard ist 01). Befehlstyp Befehlstyp identifizieren, „g“...
  • Seite 48 Antwort (Hexadezimalformat) Name Länge Befehlstyp Befehl Wert 1 Wert 2 Wert 3 0x30 0x38 0x72 0x62 0x30 0x36 0x37 0x0D 0x35 Beispiel 2: Helligkeit von TV-05 abrufen, allerdings mit falscher Helligkeit-Befehls-ID, die NICHT in der Befehlstabelle aufgeführt wird. Senden (Hexadezimalformat) Name Länge Befehlstyp...
  • Seite 49 Tabelle Abrufen-Funktionen: Basisfunktion Abrufen- Länge Befehl Befehl Antwortbereich Anmerkungen Funktion (ASCII) Code Code (drei (ASCII) (Hex) ASCII-Bytes) Helligkeit 000 ~ 100 abrufen Hintergrund- 000 ~ 100 1. Bei einer Android- beleuchtung Plattform, deren *3.2.0 abrufen Hauptmodus per Hintergrundbeleuchtung gesteuert und andere Quellen per Helligkeit gesteuert werden.
  • Seite 50 Temperatur 000~100: abrufen 0 bis +100 °C -01~-99: -1 bis -99 °C Betriebsstunden 1. Angesammelte Stunden *3.2.0 abrufen als 6-stellige Ganzzahl *3.2.0 (000.001 ~ 999.999) 2. Kann bei FW- Aktualisierung und Werksinitialisierung nicht *3.2.2 zurückgesetzt werden 3. Antwort im neuen *3.2.0 32-Byte-Format Gerätenamen...

  • Seite 51: Fernbedienungssignale Weiterleiten

    Optionale Funktion Abrufen- Länge Befehl Befehl Antwortbereich Anmerkungen Funktion (ASCII) Code Code (drei (ASCII) (Hex) ASCII-Bytes) Kontrast abrufen 000 ~ 100 Schärfe abrufen 000 ~ 100 Farbe abrufen 000 ~ 100 Farbton abrufen 000 ~ 100 Betriebsmodus 000: Aus der Hintergrund- 001: Ein beleuchtung *3.2.3...
  • Seite 52 Hinweis: Taste Code (Hex) Der Infrarot-Weiterleitungscode unterscheidet sich vom Fernbedienung-Tastencode. Im Infrarot-Weiterleitungsmodus wird eine spezielle Befehlssequenz für die Ein/Aus-Taste ausgeführt. 2-1. Wenn TV/DS ausgeschaltet ist und den IR-Betriebscode empfängt: TV/DS schaltet sich ein, leitet dann den Ein/Aus- Code per RS232 weiter. 2-2.

  • Seite 53: Sonstige Informationen

    Beachten Sie für technischen Support oder Produktservice die nachstehende Tabelle oder wenden Sie sich an Ihren Händler. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ www.viewsonic.com.cn www.viewsonic.com/hk/ 中国 (China) 香港 (繁體中文) Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/...

  • Seite 54: Eingeschränkte Garantie

    Einrichtung. So nehmen Sie Garantieleistungen wahr: 1. Informationen zur Wahrnehmung von Leistungen im Rahmen der Garantie erhalten Sie vom ViewSonic- Kundendienst (siehe Kundendienst-Seite). Sie müssen die Seriennummer des Produktes angeben. 2. Um Garantieleistungen in Anspruch zu nehmen, müssen Sie folgende Daten angeben: (a) Originalrechnung, (b) Ihr Name, (c) Ihre Anschrift, (d) Problembeschreibung und (e) Seriennummer des Produktes.
  • Seite 55 Einschränkungen und Ausschlüsse eventuell nicht für Sie. Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic oder Ihren ViewSonic-Händler vor Ort.
