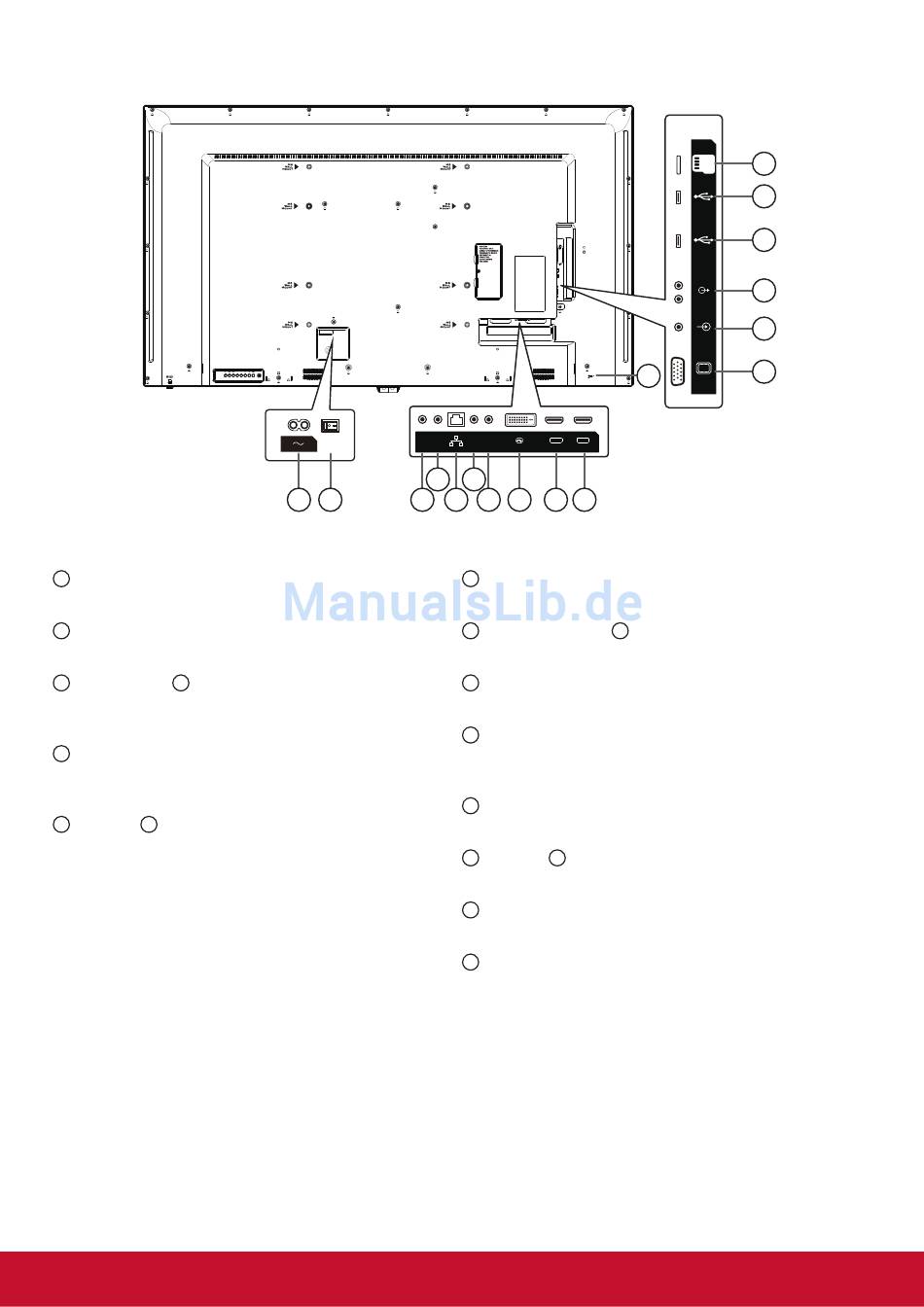

2.2. Ein- und Ausgänge
Netzanschluss
1
Zum Anschluss an die Steckdose.
Hauptschalter
2
Zum vollständigen Ein- und Ausschalten.
RS232 OUT / RS232 IN
3 4
RS232C-Netzwerkeingang/-ausgang zum
Durchschleifen serieller Signale.
RJ-45
5
LAN-Steuerfunktion zur Nutzung des
Fernsteuerungssignals vom Kontrollcenter.
IR OUT / IR IN
6 7
IR-Signalausgang/-eingang zum Durchschleifen von
Signalen.
Hinweise:
• Der Fernbedienungssensor dieses
Anzeigegerätes hört auf zu arbeiten, wenn der
[IR-Eingang] verbunden ist.
• Beachten Sie zur Fernsteuerung Ihres
A/V-Gerätes über dieses Display Seite 14 zur
Herstellung einer IR-Passthrough-Verbindung.
RS232 RS232
IN OUT
RJ45
4
1 2 3 5
8
9
11
12
13
14
16
17
5
17
IR-IN IR-OUT
HDMI 1 IN HDMI 2 IN
DVI IN
6
7 8 9 10
DVI-D IN
DVI-D-Videoeingang.
HDMI1-Eingang / HDMI2-Eingang
10
HDMI-Port (Video und Audio).
VGA IN (D-Sub)
VGA-Videoeingang.
PC LINE IN
Audioeingang von VGA-Quelle (3,5-mm-
Stereoklinkenbuchse).
AUDIO OUT
Audioausgang an externes AV-Gerät.
USB-2- / USB-1-Port
15
Zum Anschließen Ihres USB-Speichergerätes
microSD-Karte
Zum Einstecken Ihrer microSD-Karte
Sicherheitsvorrichtung
Zur Absicherung des Gerätes gegen Diebstahl.
16
MICRO SD
15
USB-1
14
USB-2
13
AUDIO OUT
12
PC LINE IN
11
VGA IN
