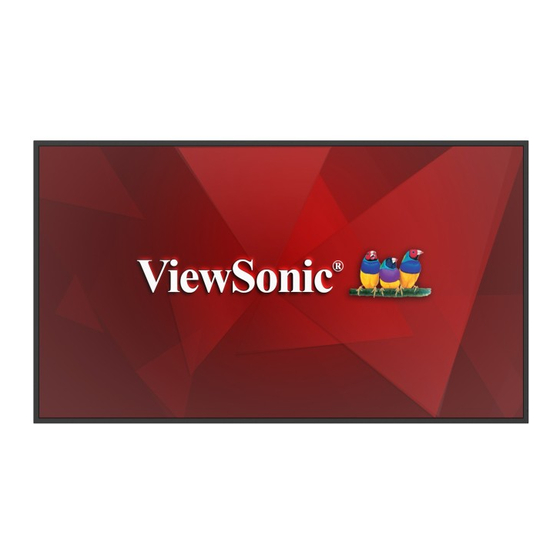

ViewSonic CDE14 Serie Bedienungsanleitung

Kommerzielles display

Vorschau ausblenden

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

CDE14-Serie

Kommerzielles Display

Bedienungsanleitung

Modellnummer VS20822 | VS20824 | VS20826 | VS20828 | VS20830 | VS20832

Inhaltsverzeichnis

Inhaltszusammenfassung für ViewSonic CDE14 Serie

Seite 1 CDE14-Serie Kommerzielles Display Bedienungsanleitung Modellnummer VS20822 | VS20824 | VS20826 | VS20828 | VS20830 | VS20832 P/N: CDE4314-1C | CDE5014-1C | CDE5514-1C |CDE6514-1C | CDE7514-1C | CDE8614-1C CDE4314-1B | CDE5014-1B | CDE5514-1B |CDE6514-1B | CDE7514-1B | CDE8614-1B CDE4314-2C | CDE5014-2C | CDE5514-2C |CDE6514-2C | CDE7514-2C | CDE8614-2C...
Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
Seite 3: Sicherheitshinweise
Platzieren Sie keine schweren Gegenstände auf dem Gerät oder Anschlusskabeln. • Schalten Sie das Gerät sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Gerätes ist gefährlich. •...
Seite 4 • Sorgen Sie dafür, dass das Netzkabel nichts eingeklemmt wird, nicht darauf getreten werden kann. Achten Sie insbesondere auf den Netzstecker und auf die Stelle, an der das Kabel aus dem Gerät austritt. Nutzen Sie eine Steckdose in unmittelbarer Nähe des Gerätes, die jederzeit leicht erreicht werden kann.
Seite 5 WICHTIG Um die optimale Leistung und Langlebigkeit Ihres Displays sicherzustellen, ist es wichtig, die empfohlenen Handhabungs-, Montage- und Lagerverfahren zu befolgen. Das Platzieren des Displays in horizontaler Position kann zu einer Reihe potenzieller Probleme führen, einschließlich: • Übermäßiger Stress auf den strukturellen Komponenten des Displays, was zur Bildung von Rissen oder Verzerrungen entlang der Kanten führt.
Seite 6 ACHTUNG: Schließen Sie unter den folgenden Umständen das Gerät umgehend von der Steckdose ab und wenden Sie sich an qualifiziertes Reparaturpersonal: • Wenn das Netzkabel oder der Netzstecker beschädigt ist. • Wenn Flüssigkeit auf das Gerät verschüttet wurde oder Gegenstände in das Gerät gefallen sind.
Seite 7: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ............. 3 Inhalt ................7 Einleitung ..............10 Lieferumfang ......................10 Wandmontage – Spezifikationen (VESA) ..............11 Übersicht ......................12 CDE4314-1C/1B/2C ....................12 CDE5014-1C/1B/2C ....................13 CDE5514-1C/1B/2C ....................14 CDE6514-1C/1B/2C ....................15 CDE7514-1C/1B/2C ....................16 CDE8614-1C/1B/2C ....................17 Bedienfeld ......................18 I/O-Blenden ......................19 Fernbedienung .....................20 Receiver Range (Empfängerreichweite) ..............
Seite 8 Ihr Display verwenden ..........31 Ihr Display ein-/ausschalten .................31 Ersteinrichtung .....................32 Home Screen (Startbildschirm)................34 General Settings (Allgemeine Einstellungen) ............35 Network (Netzwerk) ....................36 Device (Gerät) ....................... 38 System ........................44 Menübaum General Settings (Allgemeine Einstellungen) ........46 OSD-Menü ......................48 Picture (Bild) ......................49 Low Blue Light Filter (Blaulichtfilter) und Eye Health (Augengesundheit) ....
Seite 9 RS-232-Protokoll ............76 Beschreibung ......................76 RS-232-Hardware-Spezifikationen ................ 76 LAN-Hardware-Spezifikationen ................77 RS-232-Kommunikationseinstellung ..............77 LAN-Kommunikationseinstellungen ..............77 Befehlsreferenz ..................... 77 Protokoll .......................78 Festlegen-Funktionen .................... 78 Anhang ..............83 Unterstützte USB-Medienformate ...............83 Foto ........................83 Video ........................84 Audio ........................90 Timing-Tabelle ......................91 HDMI PC | Type C ....................
Seite 10: Einleitung
Einleitung Lieferumfang HDMI cable CDE14 Series Commercial Display Quick Start Guide Compliance Statement HDMI cable CDE14 Series Commercial Display Quick Start Guide Compliance Statement HDMI cable Compliance Statement 적합성 선언 Declaration de conformite Hinweise Declaración de conformidad Dichiarazione di conformita Declaração de compatibilidade Vyhlásenie o zhode vydané...
Seite 11: Wandmontage - Spezifikationen (Vesa)
Wandmontage – Spezifikationen (VESA) HINWEIS: Bitte befolgen Sie die Anweisungen in der Installationsanleitung für die Wandhalterung, um Ihre Wandhalterung oder mobile Halterung zu installieren. Bei Befestigung an anderen Baumaterialien wenden Sie sich bitte an Ihren nächsten Händler. Modell VESA-Spezifikationen (A × B) Standardschraube (C × D) Menge CDE4314-1C/1B/2C 200 x 200 mm M6 x 12 mm...
Seite 12: Übersicht
Übersicht CDE4314-1C/1B/2C Frontblende Rückwand Wi-Fi-Steckplatz E/A-Panel Bedienfeld Netzeingang...
Seite 13: Cde5014-1C/1B/2C
CDE5014-1C/1B/2C Frontblende Rückwand Wi-Fi-Steckplatz E/A-Panel Bedienfeld Netzeingang...
Seite 14: Cde5514-1C/1B/2C
CDE5514-1C/1B/2C Frontblende Rückwand E/A-Panel Wi-Fi-Steckplatz Bedienfeld Netzeingang...
Seite 15: Cde6514-1C/1B/2C
CDE6514-1C/1B/2C Frontblende Rückwand Wi-Fi-Steckplatz E/A-Panel Netzeingang Bedienfeld...
Seite 16: Cde7514-1C/1B/2C
CDE7514-1C/1B/2C Frontblende Rückwand Wi-Fi-Steckplatz E/A-Panel Bedienfeld Netzeingang...
Seite 17: Cde8614-1C/1B/2C
CDE8614-1C/1B/2C Frontblende Rückwand Wi-Fi-Steckplatz E/A-Panel Netzeingang Bedienfeld...
Seite 18: Bedienfeld
Bedienfeld Taste Beschreibung Input (Eingang) Öffnet das Eingangsquellenmenü. Wählt ein Element im OSD-Menü Up (Oben) aus. Wählt ein Element im OSD-Menü Down (Unten) aus. • Verringert die Lautstärke. Right/Volume Decrease (Rechts / Lautstärke • Passt im OSD-Menü den Wert verringern) des ausgewählten Elements an.
Seite 19: I/O-Blenden
I/O-Blenden HDMI 1 HDMI 2 HDMI 3 AUDIO OUT LAN SPDIF RS232 Port Beschreibung AUDIO OUT Audioausgabe an einen externen Lautsprecher. (Audioausgang) Standard-RJ45 (10M/100M) Internet. • USB Typ C. • DisplayPort v. 1.2. • 10M/100M Internet. • USB 2.0 Standard. •...
Seite 20: Fernbedienung
Fernbedienung Aspect...
Seite 21 Taste Beschreibung Power (Netz) Schaltet den Bildschirm ein oder aus. Screenshot Macht einen Screenshot. Home (Startseite) Kehrt zum Startbildschirm zurück. Kehrt zum vorherigen Bildschirm Return (Zurück) zurück. Volume (Lautstärke) Erhöht oder verringert die Lautstärke. Keypad (Tastenfeld) Ziffernblock. Information (Informationen) Öffnet das Informationsmenü. Input Source (Eingangsquelle) Wählt die Eingangsquelle aus.
Seite 22: Batterien Einlegen
Batterien einlegen Öffnen Sie das Batteriefach, indem Sie die Batteriefachabdeckung entfernen. Legen Sie zwei AAA-Batterien ein. Achten Sie dabei auf die Polarität. Bringen Sie die Batteriefachabdeckung wieder an und drücken Sie sie nach unten, bis sie einrastet. HINWEIS: • Halten Sie Fernbedienung und Batterien von Hitze und Feuchtigkeit fern. •...
Seite 23: Receiver Range (Empfängerreichweite)
Receiver Range (Empfängerreichweite) 15° 15° 10 m Aspect Der Arbeitsbereich der Fernbedienung ist hier dargestellt. Sie hat eine effektive Reichweite von 10 m (32,81 ft) in gerader Linie, 15 Grad nach links und rechts bei 8 m (26,25 ft). Stellen Sie sicher, dass das Signal der Fernbedienung zum Empfänger durch nichts behindert wird.
Seite 24: Verbindungen Herstellen
Verbindungen herstellen Anschluss an die Stromversorgung 1. Schließen Sie das Netzkabel an die Buchse AC IN an der Rückseite des Displays 2. Stecken Sie den Netzstecker in eine Steckdose.
Seite 25: Externe Geräte Anschließen
Externe Geräte anschließen Oder HDMI Computer Ihr(e) externes/externen Gerät(e) können in einer der folgenden Konfigurationen verbunden werden: USB-Type-C-Verbindung Verbinden Sie ein USB-Type-C-Kabel von Ihrem externen Gerät mit dem Type-C- Anschluss am Display. HDMI-Verbindung Verbinden Sie Ihr externes Gerät über ein HDMI-Kabel mit dem HDMI 1/HDMI 2/ HDMI 3-Anschluss des Displays.
Seite 26: Rs-232-Verbindung
RS-232-Verbindung RS232 Computer Wenn Sie Ihr Display über ein serielles RS-232-Kabel mit einem externen Computer verbinden, können Sie bestimmte Funktionen per PC fernsteuern – beispielsweise Ein-/Ausschalten, Lautstärkeregelung, Eingangsauswahl, Helligkeit und mehr.
Seite 27: Usb-Verbindung
USB-Verbindung An Ihr Display können Sie unterschiedlichste USB-Geräte und andere Peripherie anschließen, wie bei jedem PC. USB Type A USB-Gerät Schließen Sie das USB-Gerät oder das Speicherlaufwerk an einen USB Type A-Anschluss des Displays an. USB Type C USB-Gerät Schließen Sie das USB-Gerät oder das Speicherlaufwerk an einen USB Type C-Anschluss des Displays an.
Seite 28: Netzwerkverbindung
Netzwerkverbindung Netzwerk Um eine Verbindung zu einem lokalen Netzwerk herzustellen, schließen Sie ein Ethernet-Kabel an Ihr Netzwerk an und verbinden Sie das andere Ende mit einem LAN-Anschluss des Displays.
Seite 29: Audioverbindungen
Audioverbindungen Audioausgang AUDIO OUT AUDIO OUT Lautsprecher Um Audio vom Display über externe Lautsprecher wiederzugeben, schließen Sie ein Ende eines Audiokabels an die externen Lautsprecher und das andere Ende an den AUDIO OUT-Anschluss des Displays an. SPDIF SPDIF SPDIF Stereoverstärker Um eine Verbindung zu einem externen Soundsystem herzustellen, schließen Sie ein optisches Kabel vom SPDIF-Anschluss des Displays an den optischen Anschluss Ihres Soundsystems an.
Seite 30: Optionale Verbindungen
Optionale Verbindungen HINWEIS: Die folgenden Abbildungen dienen nur zu Anleitungszwecken. Einzelheiten entnehmen Sie bitte dem tatsächlichen Gerät. Das Display verfügt über einen Wi-Fi-Steckplatz für ein optionales Wi-Fi-Karten- Add-On (z. B. VB-WIFI-005). Installation der Wi-Fi-Karte (Wi-Fi-Steckplatz) 1. Entfernen Sie die Abdeckung des Wi-Fi-Steckplatzes am Display. 2.
Seite 31: Ihr Display Verwenden
Ihr Display verwenden Ihr Display ein-/ausschalten 1. Stellen Sie sicher, dass das Netzkabel an das Gerät und eine Steckdose angeschlossen ist, der Ein-/Ausschalter muss sich in der Ein-Position befinden. HINWEIS: Der Netzschalter befindet sich an der Unterseite des Displays. 2. Drücken Sie die Power (Netz)-Taste am Bildschirm oder auf der Fernbedienung, um den Bildschirm einzuschalten.
Seite 32: Ersteinrichtung
Ersteinrichtung Beim ersten Einschalten Ihres Displays startet ein Ersteinrichtungsassistent. 1. Ihre Sprache wählen. 2. Wählen Sie Ihre Zeitzone.
Seite 33 3. Wählen Sie Ihren Energiesparmodus. 4. Akzeptieren oder lehnen Sie den Datenschutz und den Urheberrechtsschutz ab. 5. Wählen Sie Ihren Startmodus.
Seite 34: Home Screen (Startbildschirm)
Home Screen (Startbildschirm) Über den Home Screen (Startbildschirm) sind alle installierten Apps zugänglich. HINWEIS: Mit der Home-Taste an der Fernbedienung können Sie jederzeit zum Home Screen (Startbildschirm) zurückkehren.
Seite 35: General Settings (Allgemeine Einstellungen)
General Settings (Allgemeine Einstellungen) Einstellung Beschreibung Network Einrichten und Verwalten von Ethernet-, WLAN-, WLAN-Hotspot-, (Netzwerk) Bluetooth- und Miracast-Verbindungen. Einrichten und Verwalten von Einstellungen für Signage-Display, Device (Gerät) Systemtools, Display, Apps, Eingangsquelle und physische Tastatur. Einrichten und Verwalten von Datum und Uhrzeit sowie Anzeigen System von Informationen zum Display.
Seite 36: Network (Netzwerk)
Network (Netzwerk) Einstellung Beschreibung Einrichten und Verwalten von kabelgebundenen Netzwerkverbindungen. Ethernet HINWEIS: Nachdem Ethernet aktiviert wurde, sind Verbindungstyp und MAC-Adresse verfügbar.
Seite 37 Einstellung Beschreibung Einrichten und Verwalten von drahtlosen Netzwerkverbindungen. Wi-Fi HINWEIS: Schalten Sie Wi-Fi ein, um die verfügbaren Netzwerke zu sehen. Einrichten und Verwalten von Hotspot-Verbindungen. Wireless Hotspot (WLAN-Hotspot) Einrichten und Verwalten von Bluetooth-Verbindungen. Bluetooth...
Seite 38: Device (Gerät)
Device (Gerät) Einstellung Beschreibung Signage Display Richten Sie den Namen des Name (Display- Displays ein. Signage Display Name) Schalten Sie die Boot-Logo- Animation ein oder aus. HINWEIS: Um ein benutzerdefiniertes General Settings Boot-Logo oder eine (Allgemeine Animationsdatei zu Einstellungen) Boot Logo verwenden, muss Boot on logo in den Einstellungen...
Seite 39 Einstellung Beschreibung Richten Sie eine benutzerdefinierte .apk-Anwendung für die benutzerdefinierte Custom App Eingangsquelle ein. Wenn Source Setting (Benutzerdefinierte eine benutzerdefinierte App (Quelleneinstellung) App) eingerichtet ist, öffnet das Display die App, wenn die Eingangsquelle auf „Custom“ (Benutzerdefiniert) geändert wird. Trusted Credentials Anzeigen und Verwalten (Vertrauensw.
Seite 40 Die Einstellungen des Displays auf ein USB-Speichergerät exportieren. Export Signage HINWEIS: Die Datei wird Display Settings in einem Ordner (Einstellungen namens „ViewSonic“ exportieren) Import & Export gespeichert und (Import & Export) „vsSettingFile.txt“ benannt. Import Signage Display Settings Display-Einstellungen von einem (Einstellungen USB-Speichergerät importieren.
Seite 41 Einstellung Beschreibung Erstellen Sie eine Kopie von Mediendateien aus dem internen Speicherordner „AutoPlayFiles“. Clone (Klonen) System Tools (Systemtools) Wählen Sie die zu kopierenden Source (Quelle) Mediendateien aus. Wählen Sie aus, wohin die Target (Ziel) Mediendateien kopiert werden sollen. Starten Sie das Display nach einem festgelegten Zeitraum automatisch neu, um die Ansammlung von Auto Reboot (Auto- zwischengespeicherten Daten zu verhindern und eine...
Seite 42 Einstellung Beschreibung Display Font Size Passen Sie die Schriftgröße des Displays an. (Schriftgröße) Backlight (Helligkeit) Passen Sie die Helligkeit des Displays an. Orientation Legen Sie die Bildschirmausrichtung fest: Auto, (Ausrichtung) Landscape (Querformat) oder Portrait (Hochformat). Wallpaper Wählen Sie ein Hintergrundbild für das Display. (Hintergrundbild) Bewegt das Bildschirmbild automatisch, um das Pixel Shift...
Seite 43 Einstellung Beschreibung Ändern Sie den Kanalnamen der Eingangsquelle. Input Source (Eingangsquelle) Richten Sie die Tastatur ein. Physical Keyboard (Physische Tastatur) Konfigurieren Sie Crestron-Einstellungen. Crestron...
Seite 44: System
System Einstellung Beschreibung Stellen Sie Datum und Uhrzeit ein. Date & Time (Datum & Uhrzeit) Stellen Sie den NTP-Server ein. NTP Server...
Seite 45 Einstellung Beschreibung Asset Tagging Ermöglicht Benutzern die Eingabe der (Asset-Tagging) Inventarnummer. About (Info) Local System Update Aktualisieren Sie das Display manuell mit einer (Lokales Update) lokalen Datei. Online System Suchen Sie automatisch nach Systemupdate- Updates Dateien und installieren Sie diese. (Online-Updates) Legal Information Zeigen Sie relevante rechtliche Informationen...
Seite 46: Menübaum General Settings (Allgemeine Einstellungen)
Menübaum General Settings (Allgemeine Einstellungen) Hauptmenü Untermenü Menüoption Enable Main Switch Disable Ethernet Connection Type Ethernet Configuration MAC Address Enable Wi-Fi Disable Network Add Network Enable Main Switch Wireless Disable Hotspot Hotspot Configuration Enable Bluetooth Bluetooth Disable Available Devices Signage Display Name General Settings Boot Logo...
Seite 47 Hauptmenü Untermenü Menüoption Clear Storage Internal Storage USB Storage Reset Factory Reset Export Signage System Tools Display Settings Import & Export Import Signage Display Settings Source Clone Clone Media Files Target Font Size Device Backlight Auto Display Orientation Landscape Portrait Wallpaper Pixel Shift Apps...
Seite 48: Osd-Menü
OSD-Menü So öffnen und bedienen Sie das OSD-Menü: 1. Drücken Sie die Taste Settings (Einstellungen) auf der Fernbedienung. 2. Drücken Sie die Tasten Navigation (Navigations) (↓/↑/←/→) auf der Fernbedienung, um Menüpunkte auszuwählen oder Werte anzupassen. 3. Drücken Sie die Taste OK, um Ihre Auswahl zu bestätigen. 4.
Seite 49: Picture (Bild)
Picture (Bild) Element Beschreibung White Balance Gain (Weißabgleich- Passen Sie die Rot-, Grün- und Blauverstärkung an. Verstärkung) Passen Sie die Hintergrundschwarzwerte des Brightness (Helligkeit) Bildschirmbildes an. Passen Sie den Unterschied zwischen den hellsten und Contrast (Kontrast) dunkelsten Teilen des Bildes an und ändern Sie den Anteil von Schwarz und Weiß...
Seite 50 Element Beschreibung HDR10 Schalten Sie High Dynamic Range ein oder aus. Picture Reset Setzen Sie die Einstellungen des Menüs Picture (Bild) auf (Bild zurücksetzen) die Standardwerte zurück.
Seite 51: Low Blue Light Filter (Blaulichtfilter) Und Eye Health (Augengesundheit)
Low Blue Light Filter (Blaulichtfilter) und Eye Health (Augengesundheit) Blue Light Filter (Blaulichtfilter) blockiert für ein komfortableres Anzeigeerlebnis intensives blaues Licht. Pausen berechnen Wenn Sie längere Zeit auf die Anzeige blicken, sollten Sie regelmäßige Pausen einlegen. Nach einer (1) Stunde kontinuierlicher Betrachtung wird eine Pause von mindestens zehn (10) Minuten empfohlen.
Seite 52: Übungen Für Die Augen
Augen- und Nackenübungen Eye Exercises (Augenübungen) Augenübungen können dabei helfen, die Augen zu entlasten. Rollen Sie Ihre Augen langsam nach links, rechts, oben und unten. Wiederholen Sie diese Übung mehrmals. Übungen für die Augen Exercises for the eyes (1) Halten Sie Körper und (2) Bewegen Sie die (3) Betrachten Sie ein (1) Keep the body and the...
Seite 53: Pip (Bib)
PIP (BiB) Element Beschreibung Off (Aus) Schalten Sie die Funktion aus. Teilen Sie den Bildschirm in zwei Teile, ein Hauptfenster und ein eingebettetes Fenster. Benutzer können die Eingangsquelle für jeden Bildschirm Sub Mode festlegen. (Sub-Modus) Zeigen Sie zwei Fenster an, einen 1x1 geteilten Bildschirm, nebeneinander auf der linken und rechten Seite des Bildschirms.
Seite 54: Audio
Audio Element Beschreibung Passen Sie die Balance zwischen linkem und rechtem Balance Lautsprecher an. Treble (Höhen) Erhöhen/verringern Sie die Höhen (höhere Töne). Bass (Bässe) Erhöhen/verringern Sie die Bässe (tiefere Töne). Volume (Lautstärke) Erhöhen/verringern Sie die Lautstärke des Displays. Maximum Volume Stellen Sie den maximalen Lautstärkepegel des (Maximale Lautstärke) Bildschirms ein.
Seite 55: Time (Uhrzeit)
Time (Uhrzeit) Element Beschreibung Off Time (Ausschaltzeit) Stellen Sie die automatische Ausschaltzeit ein. Date and Time (Datum Stellen Sie Systemzeit und Format ein. & Uhrzeit) Erstellen Sie einen Zeitplan zum Ein- Schedule List (Zeitplanliste) oder Ausschalten des Bildschirms. Enable (Aktivieren) Schalten Sie diese Funktion ein.
Seite 56 Element Beschreibung OSD Turn Off Stellen Sie die Zeitdauer ein, die das OSD-Menü auf dem (OSD-Abschaltung) Bildschirm bleibt. OSD Information Stellen Sie den Zeitraum ein, in dem die OSD-Informationen in der oberen linken Ecke des Bildschirms angezeigt werden. (OSD-Informationen) Switch on Delay Stellen Sie die Einschaltverzögerungszeit ein (in Sekunden).
Seite 57: Advanced (Erweitert)
Advanced (Erweitert) Element Beschreibung Panel Saving (Panel- Reduziert das Risiko des Einbrennens von Bildern. Schutz) Reduzieren Sie den Stromverbrauch. Mode 1 (Modus 1) TCP aus, WOL ein. TCP aus, WOL ein, Aufwachen Mode 2 (Modus 2) Power Save durch Videosignal. (Energiesparen) TCP ein, WOL aus, Aufwachen Mode 3 (Modus 3)
Seite 58 Element Beschreibung Logo beim Einschalten zulassen oder nicht. Weder ViewSonic- noch Off (Aus) Animationslogo werden angezeigt. ViewSonic-Logo und Animation On (Ein) werden angezeigt. Wenn eine Option für ein Boot on Logo benutzerdefiniertes Logo in General (Boot-Logo) Settings (Allgemeine Einstellungen) festgelegt ist, wird das User (Benutzer) benutzerdefinierte Logo angezeigt.
Seite 59 Element Beschreibung Wenn eingeschaltet, kopiert das Display Mediendateien vom USB Auto Play (USB externen USB-Speichergerät in den internen Speicher des Auto-Wiedergabe) Displays und spielt die Mediendateien dann automatisch ab. Power Off Reminder Zeigen Sie beim Ausschalten einen Erinnerungsdialog an. (Ausschalt-Erinnerung) Wählen Sie den Status für das nächste Anschließen des Netzkabels.
Seite 60 Einstellen des Bildschirms auf automatische Wiedergabe beim Booten Das Display unterstützt die automatische Wiedergabe nur von einem USB-Stick. Verwenden Sie für andere Geräte eine CMS-Software (Content Management System). Vom USB-Stick 1. Stecken Sie den USB-Stick mit Mediendateien (z. B. Fotos, Musik oder Videos) in einen USB-Typ-A-Anschluss des Bildschirms.
Seite 61: About (Info)
About (Info) Element Beschreibung Heat Status Überprüfen Sie die Temperatur des Displays. (Temperaturstatus) Sehen Sie Informationen über das Display: Monitor Information Modellname, Seriennummer, Betriebsstunden und (Monitorinformationen) Softwareversion.
Seite 62: Bildschirmmenübaum
Bildschirmmenübaum Main Menu Sub-menu Menu Option White Balance Gain RGB Gain Adjust (-/+, 0~255)/1 Brightness (-/+, 0~100)/1 Contrast (-/+, 0~100)/1 Sharpness (-/+, 0~100)/10 Color (-/+, 0~100)/1 Warm Normal Color Temperature Cool User Normal Dynamic Picture Mode Soft User Overscan Full Range RGB Range Limited Range Picture...
Seite 63 Main Menu Sub-menu Menu Option Sub Mode Small PIP Size Medium Large Bottom-Right Bottom-Left PIP Position Top-Right Top-Left PIP Source Main PIP Audio PIP Reset Balance (-/+, 0~100)/1 Treble (-/+, 0~100)/1 Bass (-/+, 0~100)/1 Volume (-/+, 0~100)/1 Maximum Volume (-/+, 0~100)/1 Minimum Volume (-/+, 0~100)/1 Mute...
Seite 64 Main Menu Sub-menu Menu Option Off Time 10/20/30/60/90/120/180/240 min User Network Provided Time Set Date Set Time Date and Time Choose Time Zone Use 24-Hour Format Set Date Format Schedule List Enable Start Time End Time HDMI 1 HDMI 2 Schedule HDMI 3 Input...
Seite 65 Main Menu Sub-menu Menu Option Panel Saving Mode 1 Mode 2 Power Save Mode 3 Mode 4 Power LED Light Energy Star Last Input HDMI 1 HDMI 2 Boot on Source HDMI 3 Type C USB Auto Play Custom Advanced Boot on Logo User Auto Switch Input...
Seite 66 Main Menu Sub-menu Menu Option Import USB Cloning Export Standard 1 HDMI Version Standard 2 Enhanced USB Auto Play Power Off Reminder Power Off Switch On State Forced On Last Status Monitor ID (-/+, 1~99)/1 Advanced Češka Dansk Deutsch English Español Français Italiano...
Seite 67 Main Menu Sub-menu Menu Option Cancel Factory Reset Reset Advanced Cancel Advanced Reset Reset Heat Status Model Name About Serial No. Monitor Information Operation Hours SW Version...
Seite 68: Vorinstallierte Anwendungen Und Einstellungen
Vorinstallierte Anwendungen und Einstellungen AirSync Teilen Sie den Bildschirm eines Geräts drahtlos auf einem größeren Display. HINWEIS: Um mehr über AirSync zu erfahren, besuchen Sie die ViewSonic Apps ViewBoard-Wissensdatenbank.
Seite 69: Manager
Manager Verwalten Sie mehrere ViewSonic-Geräteinstallationen aus der Ferne. HINWEIS: Nur Entitätsadministratoren haben nach der Anmeldung bei myviewboard.com Zugriff auf diese Funktion. Nach dem Einrichten der Geräte und der Installation von Manager können Sie diese zu einer Entität hinzufügen und über die Manager-Webanwendung fernverwalten.
Seite 70: Chromium
Chromium Ein Webbrowser zum Surfen im Internet. HINWEIS: Um mehr über Chromium zu erfahren, besuchen Sie die Chromium Projects.
Seite 71: Office
Office Erstellen, bearbeiten und zeigen Sie Dokumente, Memos, Präsentationen und Tabellenkalkulationen an. HINWEIS: Um mehr über Office zu erfahren, besuchen Sie Microsoft Office.
Seite 72: Revel Digital Player
Revel Digital Player Verwalten Sie digitale Beschilderung. HINWEIS: Um mehr über Revel Digital Player zu erfahren, besuchen Sie Revel Digital.
Seite 73: Vsweeper
vSweeper Löschen Sie nicht benötigte Daten und unerwünschte Dateien.
Seite 74: Folders (Ordner)
Folders (Ordner) 1. Speichergeräte Wählen Sie ein geeignetes Speichergerät. 2. Icons Element Beschreibung Beenden Ordner beenden Anordnen Dateien anordnen Miniaturbild Dateien über Miniaturbildansicht anzeigen Liste Dateien über Listenansicht anzeigen Auswählen Eine Datei wählen Ordner zufügen Einen Ordner zufügen Kopieren Eine Datei kopieren Einfügen Eine Datei einfügen Ausschneiden...
Seite 75 3. Dateityp-Menü Element Beschreibung Alles Alle Typen Dokument Office-Dateien Von myViewBoard gespeicherte Bilder, seitliche Symbolleiste und Hinweis Bildschirmaufnahmetaste an der Fernbedienung. Bild Bilddateien Medien Audio- und Videodateien 4. Dateiinformationen Anzeige von Dateivorschau, Name, Größe, Auflösung und Erstellungsdatum der Datei. 5. Hauptanzeigebereich Zeigt Dateien des ausgewählten Typs...
Seite 76: Rs-232-Protokoll
RS-232-Protokoll Dieses Dokument beschreibt die Schnittstellenspezifikationen und Softwareprotokolle der RS-232-Kommunikation zwischen ViewSonic-LFD und PC oder anderen RS-232-fähigen Steuergeräten. Das Protokoll enthält drei Befehlsabschnitte: • Festlegen-Funktion • Abrufen-Funktion • Fernbedienungssignale weiterleiten HINWEIS: Nachstehend wird der Begriff „PC“ stellvertretend für sämtliche Geräte verwendet, die per RS-232-Protokoll mit dem Anzeigegerät kommunizieren können.
Seite 77: Lan-Hardware-Spezifikationen
LAN-Hardware-Spezifikationen ViewSonic-LFD-Kommunikationsport an der Rückseite: 1. Anschlusstyp: 8P8C RJ45 2. Pinbelegung: Pin-Nr. Signal Anmerkung Ausgabe vom Display Ausgabe vom Display Eingabe an Display BI_D3+ Bei 1G BI_D3- Bei 1G Eingabe an Display BI_D4+ Bei 1G BI_D4- Bei 1G Rahmen RS-232-Kommunikationseinstellung –...
Seite 78: Protokoll
Protokoll Festlegen-Funktionen Der PC kann das Anzeigegerät mit bestimmten Aktionen steuern. Über die Festlegen-Funktion können Sie bestimmte Anzeigegerätfunktionen über die RS-232- Schnittstelle von extern steuern. Das Festlegen-Funktion-Paket besteht aus 9 Bytes. Beschreibung Festlegen-Funktion: Länge: Nachrichten-Gesamtlänge ohne „CR“ in Bytes LFD-ID Identifizierung jedes Anzeigegeräts (01 bis 98, Standard ist 01) ID „99“...
Seite 79 Beispiel 1: Helligkeit bei Anzeigegerät (02) auf 76 einstellen, gültiger Befehl Senden (Hexadezimalformat) Name Länge Befehlstyp Befehl Wert 1 Wert 2 Wert 3 0x30 0x38 0x73 0x24 0x30 0x37 0x36 0x0D 0x32 Antwort (Hexadezimalformat) Name Länge Befehlstyp 0x30 0x34 0x2B 0x0D 0x32 Beispiel 2: Helligkeit bei Anzeigegerät (02) auf 75 einstellen, KEIN gültiger Befehl...
Seite 80 Tabelle: Festlegen-Funktionen A. Basisfunktion Funktion Länge Befehl Befehl Wertebereich Kommentare einstellen Code Code (Three ASCII Type (ASCII) (ASCII) (Hex) bytes) 1. The Power-on via LAN control may works only under specific mode. To Power on / off 000: STBY see display UG for *3.2.1 (standby) 001: ON...
Seite 81 Funktion Länge Befehl Befehl Wertebereich Kommentare einstellen Number 000~009 *3.1.1 000: UP 001: DOWN 002: LEFT 003: RIGHT Key Pad *3.1.1 004: ENTER 005: INPUT 006: MENU/(EXIT) 007: EXIT Disable: RCU will be no function Enabled: RCU controls normally 000: Disable Remote Pass through: 001: Enable...
Seite 82: Optionale Funktion
B. Optionale Funktion Funktion Länge Befehl Befehl Wertebereich Kommentare einstellen Code Type (ASCII) Code (Hex) (Three ASCII bytes) (ASCII) Contrast 000 ~ 100 Sharpness 000 ~ 100 Color & 000 ~ 100 Tint ‘ 000 ~ 100 000: Off Backlight On_Off 001: On *3.2.3 000: Normal...
Seite 83: Anhang
Anhang Unterstützte USB-Medienformate Foto Dateierweiterung Format Unterstützter Bereich Hinweis Baseline 16383 x 16383 .jpeg/jpg JPEG Hardware-Decoder. Progressive 1920 x 1080 Der maximale Wert der Auflösung hängt von der .png 8192 x 4320 Größe des DRAM-Speichers Der maximale Wert der Auflösung hängt von der .bmp 8192 x 4320 Größe des DRAM-Speichers...
Seite 84: Video
Video Maximale Dateierweiterung Video Audio Übertragungsrate 1920 x 1080 @ 60 fps, 40 Mbps 1408 x 1152 @ 60 fps, 60 H.263 Mbps 3840 x 2160 @ 60 fps(Max. up to: 4096 x H.264 2304 ), 1920 x 1080 @ 120 fps, 135 Mbps 3840 x 2160 @ 60 fps (Max.
Seite 85 Maximale Dateierweiterung Video Audio Übertragungsrate 1920 x 1080 @ 60 fps, 40 Mbps 1408 x 1152 @ 60 fps, 60 H.263 Mbps 3840 x 2160 @ 60 fps (Max. up to: 4096 x 2304 H.264 ), 1920 x 1080@ 120 fps, 135 Mbps 3840 x 2160 @ 60 fps (Max.
Seite 86 Maximale Dateierweiterung Video Audio Übertragungsrate 3840 x 2160 @ 60 fps (Max. up to: 4096 x H.264 2304), 1920 x 1080 @ 120 fps, 135 Mbps MPEG1/2 Layer1/2/3,AAC- .flv LC,HEAAC,LPCM 3840 x 2160 @ 60 fps (Max. up to: 4096 x 2304 H.265 ), 1920 x 1080 @ 120 fps, 100 Mbps...
Seite 87 Maximale Dateierweiterung Video Audio Übertragungsrate 1920 x 1080 @ 60 fps, 40 Mbps 3840 x 2160 @ 60 fps (Max. up to: 4096 x 2304), 1920 x 1080 @ 120 fps, 100 Mbps 1408 x 1152 @ 60 fps, 60 H.263 Mbps 3840 x 2160 @ 60 fps...
Seite 88 Maximale Dateierweiterung Video Audio Übertragungsrate 1920 x 1080 @ 60 fps, 40 Mbps 3840 x 2160 @ 60 fps (Max. up to: 4096 x 2304 ), 1920 x 1080 @ 120 fps, 100 Mbps 1408 x 1152 @ 60 fps, 60 H.263 Mbps 3840 x 2160 @ 60 fps...
Seite 89 Maximale Dateierweiterung Video Audio Übertragungsrate 3840 x 2160 @ 60 fps (Max. up to: 4096 x 2304 H.264 ), 1920 x 1080 @ 120 fps, 135 Mbps 720 x 576 @ 30 fps, 60 MPEG-1 Mbps MPEG1/2 Layer1/2/3,AAG- .mpg/.mpeg LG,HEAAG,LPGM 3840 x 2160 @ 60 fps (Max.
Seite 90: Audio
Audio Dateierweiterung Format Audio-Codec Unterstützter Bereich Sample Rate: 8 kHz-48 kHz .aac/.m4a AAC,M4A AAG-LG,HEAAG Bit Rate: 12 Kbps-576 Kbps Sample Rate: 16 kHz-48 MP2,MP3 MPEG1/2/ Layer1/2/3 Bit Rate: 8 Kbps-384 Kbps .mpg Sample Rate: 8 kHz-48 kHz AAC,M4A AAG-LG,HEAAG Bit Rate: 12 Kbps-576 Kbps Sample Rate: 8 kHz-48 kHz LPCM LPGM...
Seite 91: Timing-Tabelle
Timing-Tabelle HDMI PC | Type C Bildwiederholfrequenz Pixeltakt Standard Auflösung H-Frequenz (kHz) (V-Frequenz/Hz) (MHz) für Modus 640 x 480 59.94 31.469 25.175 VESA 56.25 35.156 VESA 800 x 600 60.32 37.879 40.000 VESA 1024 x 768 60.004 48.363 65.000 VESA 1280 x 800 59.81 49.702...
Seite 92: Hdmi
HDMI Bildwiederholfrequenz H-Frequenz Pixeltakt Standard Video Auflösung (V-Frequenz/Hz) (kHz) (MHz) für Modus 480i 720 x 480 59.94 15.734 CEA-861 480p 720 x 480 31.5 27.027 CEA-861 576i 720 x 576 15.625 CEA-861 576p 720 x 576 31.25 CEA-861 37.5 74.25 CEA-861 720p 1280 x 720...
Seite 93: Type C
Type C Bildwiederholfrequenz H-Frequenz Pixeltakt Standard Video Auflösung (V-Frequenz/Hz) (kHz) (MHz) für Modus 480p 720 x 480 31.5 27.027 CEA-861 576p 720 x 576 31.25 CEA-861 37.5 74.25 CEA-861 720p 1280 x 720 74.25 CEA-861 23.98 26.973 74.175 CEA-861 74.25 CEA-861 28.125 74.25...
Seite 94: Problemlösung
Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des Displays auftreten könnten. Problem Lösungsvorschläge 1. Vergewissern Sie sich, dass sich keine Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. Fernbedienung 2. Überzeugen Sie sich davon, dass die Batterien richtig funktioniert nicht in die Fernbedienung eingelegt wurden.
Seite 95 Probleme bei der Videowiedergabe Problem Lösungsvorschläge 1. Prüfen Sie die Stromversorgung. 2. Überprüfen Sie die Signalkabel. Kein Bild/Kein Ton 3. Vergewissern Sie sich, dass der interne PC richtig installiert wurde. 1. Überprüfen Sie die Signalkabel. Bild ist unklar oder 2. Prüfen Sie, ob das Signal von anderen flackert elektronischen Geräten gestört wird.
Seite 96: Wartung
Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Gerätes beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden. HINWEIS: Falls sich Feuchtigkeit unter dem Glas niederschlagen sollte, lassen Sie...
Seite 97: Informationen Zu Richtlinien Und Service
Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.
Seite 98: Rohs2-Konformitätserklärung
Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.
Seite 99: Energy-Star®-Erklärung
ENERGY-STAR®-konform sind, dämmen die Emission von Treibhausgasen durch Einhaltung strenger Kriterien bezüglich der Energieeffizienz oder der durch die U.S. Environmental Protection Agency festgelegten Anforderungen ein. Als ENERGY-STAR®-Partner strebt ViewSonic nach der Erfüllung der ENERGY-STAR®- Richtlinien und der Kennzeichnung aller zertifizierten Modelle mit dem ENERGY- STAR®-Logo.
Seite 100: Indische Beschränkung Zu Gefährlichen Stoffen
Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.
Seite 101: Hinweise Zum Urheberrecht
Microsoft, Windows und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic® und das Logo mit den drei Vögeln sind eingetragene Marken der ViewSonic® Corporation. VESA ist eine eingetragene Marke der Video Electronics Standards Association.
Seite 102: Kundendienst
Für technischen Support oder Produktkundendienst beachten Sie die nachstehende Tabelle oder kontaktieren Ihren Wiederverkäufer. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/...
Seite 103: Eingeschränkte Garantie
ViewSonic® gewährleistet im Rahmen der Garantiezeit, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Falls sich ein Produkt innerhalb der Garantiezeit als defekt erweisen sollte, nimmt ViewSonic® nach eigenem Ermessen entweder eine Reparatur oder einen Austausch des Produktes gegen ein gleichwertiges Produkt vor.
Seite 104 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
Seite 105 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
