2.

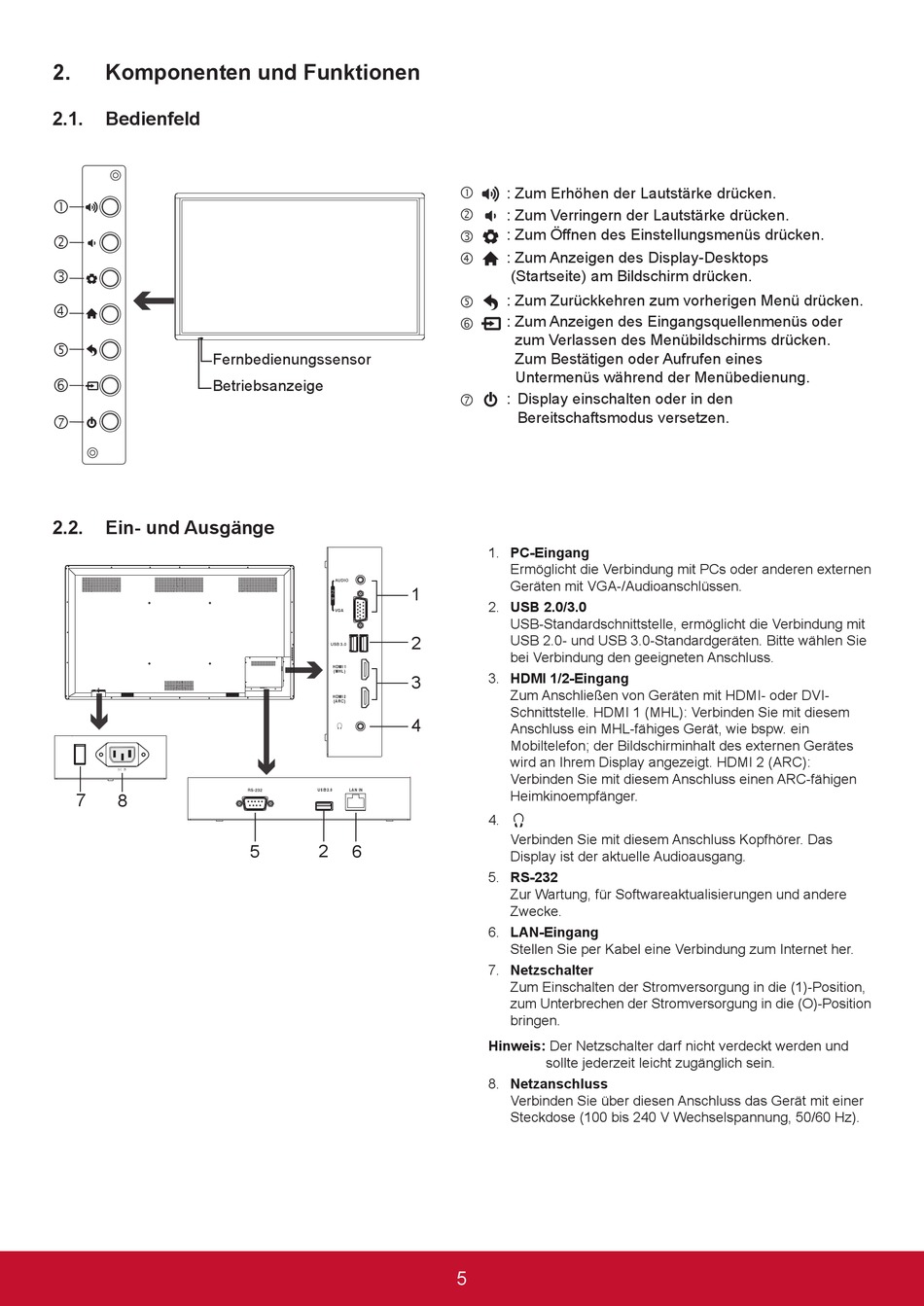

Komponenten und Funktionen
2.1.
Bedienfeld
Fernbedienungssensor
Betriebsanzeige
2.2.
Ein- und Ausgänge
A C I N
7
8
1
VGA
2
HDMI 1
(MHL)
3
HDMI 2
(ARC)
4
LAN IN
USB 2.0
5
2
6
: Zum Erhöhen der Lautstärke drücken.
: Zum Verringern der Lautstärke drücken.
: Zum Öffnen des Einstellungsmenüs drücken.
: Zum Anzeigen des Display-Desktops
(Startseite) am Bildschirm drücken.
: Zum Zurückkehren zum vorherigen Menü drücken.
: Zum Anzeigen des Eingangsquellenmenüs oder
zum Verlassen des Menübildschirms drücken.
Zum Bestätigen oder Aufrufen eines
Untermenüs während der Menübedienung.
: Display einschalten oder in den
Bereitschaftsmodus versetzen.
PC-Eingang
1.
Ermöglicht die Verbindung mit PCs oder anderen externen
Geräten mit VGA-/Audioanschlüssen.
2.
USB 2.0/3.0
USB-Standardschnittstelle, ermöglicht die Verbindung mit
USB 2.0- und USB 3.0-Standardgeräten. Bitte wählen Sie
bei Verbindung den geeigneten Anschluss.
3.
HDMI 1/2-Eingang
Zum Anschließen von Geräten mit HDMI- oder DVI-
Schnittstelle. HDMI 1 (MHL): Verbinden Sie mit diesem
Anschluss ein MHL-fähiges Gerät, wie bspw. ein
Mobiltelefon; der Bildschirminhalt des externen Gerätes
wird an Ihrem Display angezeigt. HDMI 2 (ARC):
Verbinden Sie mit diesem Anschluss einen ARC-fähigen
Heimkinoempfänger.
4.
Verbinden Sie mit diesem Anschluss Kopfhörer. Das
Display ist der aktuelle Audioausgang.
5.
RS-232
Zur Wartung, für Softwareaktualisierungen und andere
Zwecke.
6.
LAN-Eingang
Stellen Sie per Kabel eine Verbindung zum Internet her.
7.
Netzschalter
Zum Einschalten der Stromversorgung in die (1)-Position,
zum Unterbrechen der Stromversorgung in die (O)-Position
bringen.
Hinweis:
Der Netzschalter darf nicht verdeckt werden und
sollte jederzeit leicht zugänglich sein.
8.
Netzanschluss
Verbinden Sie über diesen Anschluss das Gerät mit einer
Steckdose (100 bis 240 V Wechselspannung, 50/60 Hz).
