BE134
Sensor
Kontakt
Näherungsschalter PNP oder NPN
Namur ohne Ex.-Schutz
8

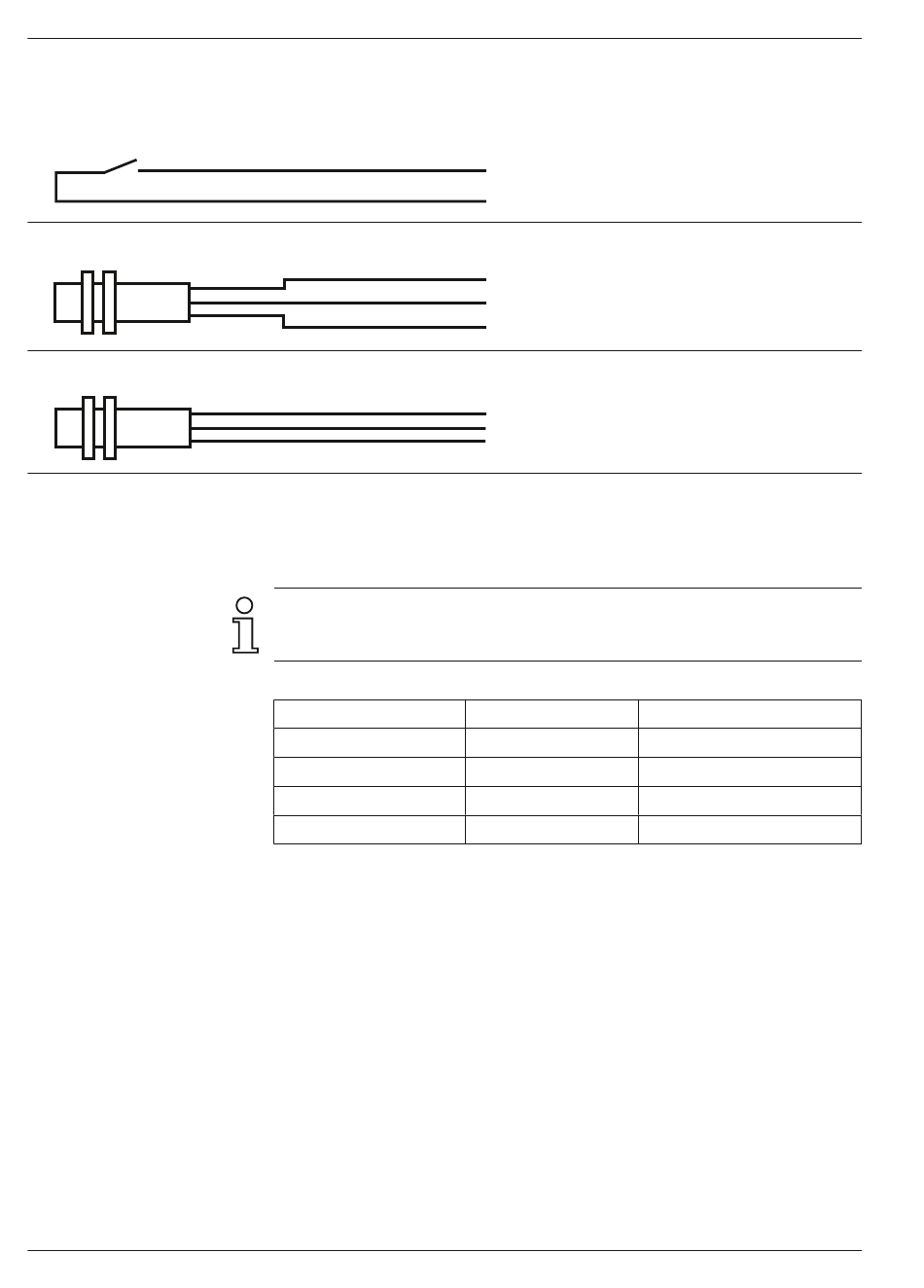

3.5 Anschlussbeispiele
3.6 Sensorversorgung anschliessen
Sensorversorgung an die Anschlüsse 12 und 13 anschliessen – z.B.
für die Versorgung von Drehgebern, Näherungsschaltern, etc.
Sensorversorgung nicht zur Versorgung von induktiven oder kapazi-
tiven Lasten benutzen. Die Sensorversorgung ist kurzschlussfest.
(ausser Ausführung 24/48 VAC).
Betriebsspannung
24 VAC
48 VAC
85...265 VAC
12...30 VDC
3.7 Schnittstellen anschliessen (Option)
Folgende Funktionen kann die serielle Schnittstelle ausführen:
- Daten abrufen
- Parameter programmieren
Schnittstellenparameter sind:
- die Übertragungsgeschwindigkeit (Baudrate),
- das Paritybit,
- die Anzahl der Stoppbits,
- Adresse, mit der der Zähler von einem Master angesprochen wird.
Diese Schnittstellenparameter können in der Programmierebene
(Zeilen 51, 52, 53 und 54) eingestellt werden.
www.baumer.com
Anschlussbelegung Programmierung
7/8
Start/Stopp
12
+24 V
7/8
Start/Stopp
12
+24 V
13
0 V
7/8
Start/Stopp
13
0 V
Sensorspannung
10...26 VDC
10...26 VDC
24 VDC ±20 %
9...28 VDC ±20 % 100 mA
Funktion der
Signaleingänge:
Zeile 30 auf 0, 1 oder 2
Eingangslogik:
Zeile 33 auf 0 = PNP
Zeile 33 auf 1 = NPN
Eingangslogik:
Zeile 33 auf 1 = NPN
Strombelastbarkeit
60 mA
60 mA
100 mA
