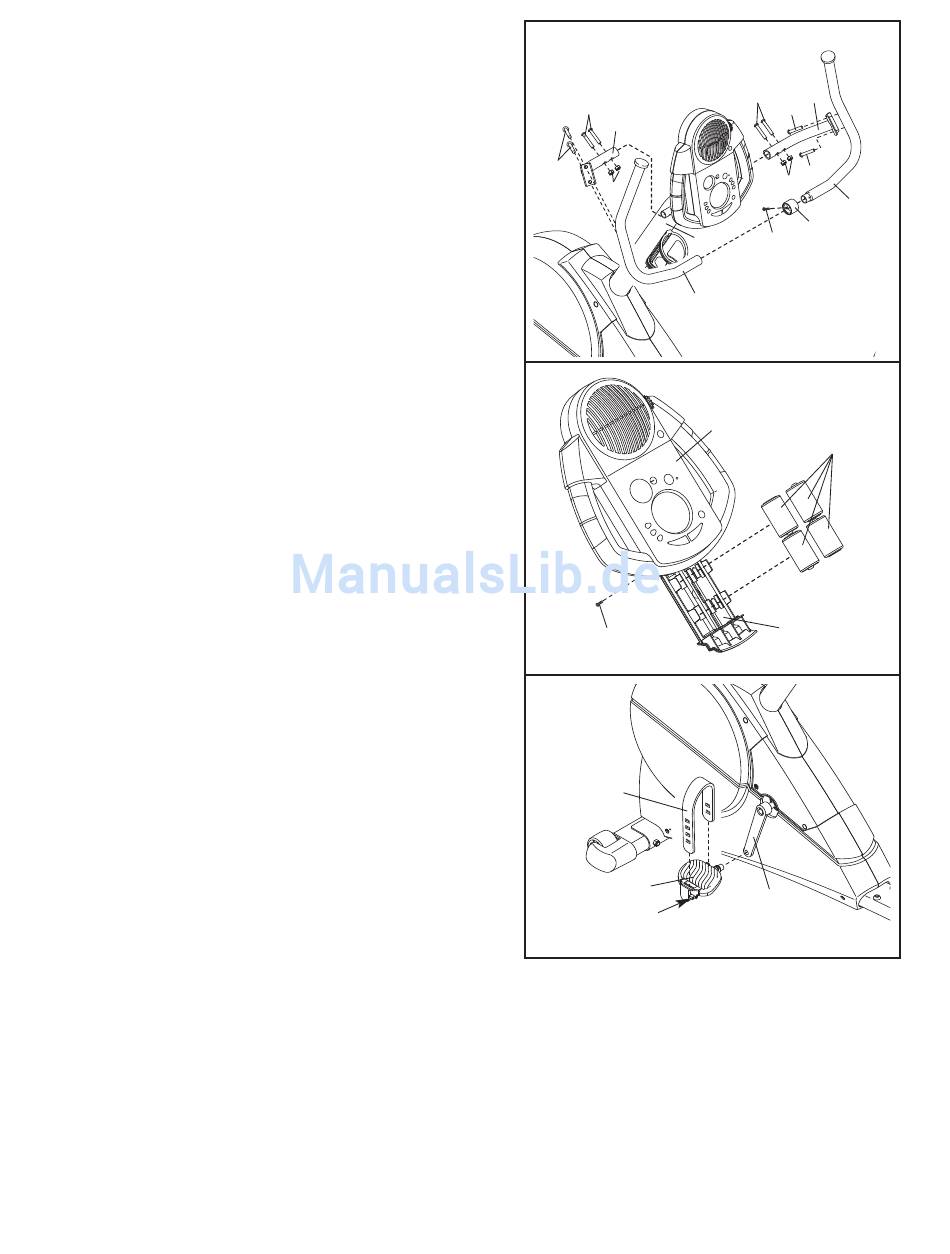

9. Befestigen Sie die linke Haltestangenklammer (88) mit
zwei M6 x 32mm Knopfschrauben (83) und zwei M6
Nylon-Gegenmuttern (45) am Pfosten (13). Befestigen
Sie die rechte Haltestangenklammer (95) auf die gle-
iche Weise am Pfosten (13). Ziehen Sie die Nylon-
Gegenmuttern noch nicht fest.
Schieben Sie den Haltestangenring (77) auf die linke
Haltestange (11). Schieben Sie die rechte Haltestange
(15) durch den Haltestangenring. Verbinden Sie den
Haltestangenring, die linke Haltestange und die rechte
Haltestange mit einer M4 x 16mm Schraube (73).
Befestigen Sie die linke Haltestange (11) mit zwei M8
x 12mm Knopfschrauben (94) an der linken
Haltestangenklammer (88). Befestigen Sie die rechte
Haltestange (15) auf die gleiche Weise an der rechten
Haltestangenklammer (95).
10. Der Computer (5) braucht vier 1,5V "D"-Batterien;
alkaline Batterien werden empfohlen. Entfernen Sie
die angedeutete Schraube vom Batteriegehäuse und
ziehen Sie das Gehäuse heraus. Setzen Sie vier
Batterien in das Gehäuse ein. Achten Sie darauf,
dass die Batterien so ausgerichtet sind, wie die
Zeichnung im Gehäuse andeutet. Denn schließen
Sie das Batteriegehäuse und befestigen Sie wieder
die Schraube. Anmerkung: Wenn die Batterien korrekt
eingelegt sind, wird sich der Ventilator kurz bewegen.
Ziehen Sie nun die M6 Nylon-Gegenmuttern (45) fest.
11. Suchen Sie das linke Pedal (24). Zur Identifikation ist
es mit einem "L" versehen. Mit einem verstellbaren
Schraubenschlüssel drehen Sie das linke Pedal gegen
den Uhrzeigersinn in den linken Kurbelarm (42) fest.
Drehen Sie das rechte Pedal (nicht abgebildet) im
Uhrzeigersinn in den rechten Kurbelarm auf die glei-
che Weise. Wichtig: Befestigen Sie die Pedale so
fest wie möglich. Nachdem Sie den Crosstrainer
eine Woche lang in Betrieb genommen haben,
befestigen Sie die Pedale wieder. Zur besten
Leistung, müssen die Pedale fest befestigt sein.
Verstellen Sie den linken Pedalriemen (25) in die
gewünschte Position und drücken das Ende des
Pedalriemens auf das Haltestück am linken Pedal
(24). Verstellen Sie den rechten Pedalriemen (nicht
gezeigt) auf die gleiche Weise.
12. Versichern Sie sich, dass alle Teile des Crosstrainers fest angezogen sind. Anmerkung: Einige teile
könnten übrig bleiben, nachdem der aufbau fertig ist. Um den Boden oder den Teppich zu schützen, legen
Sie eine Schutzdecke unter dem Crosstrainer.
9
83
88
94
45
10
Schraube
11
25
24
Lasche
7
83
95
94
94
45
15
77
13
73
11
16
Batterien
Batterie-
gehäuse
42
