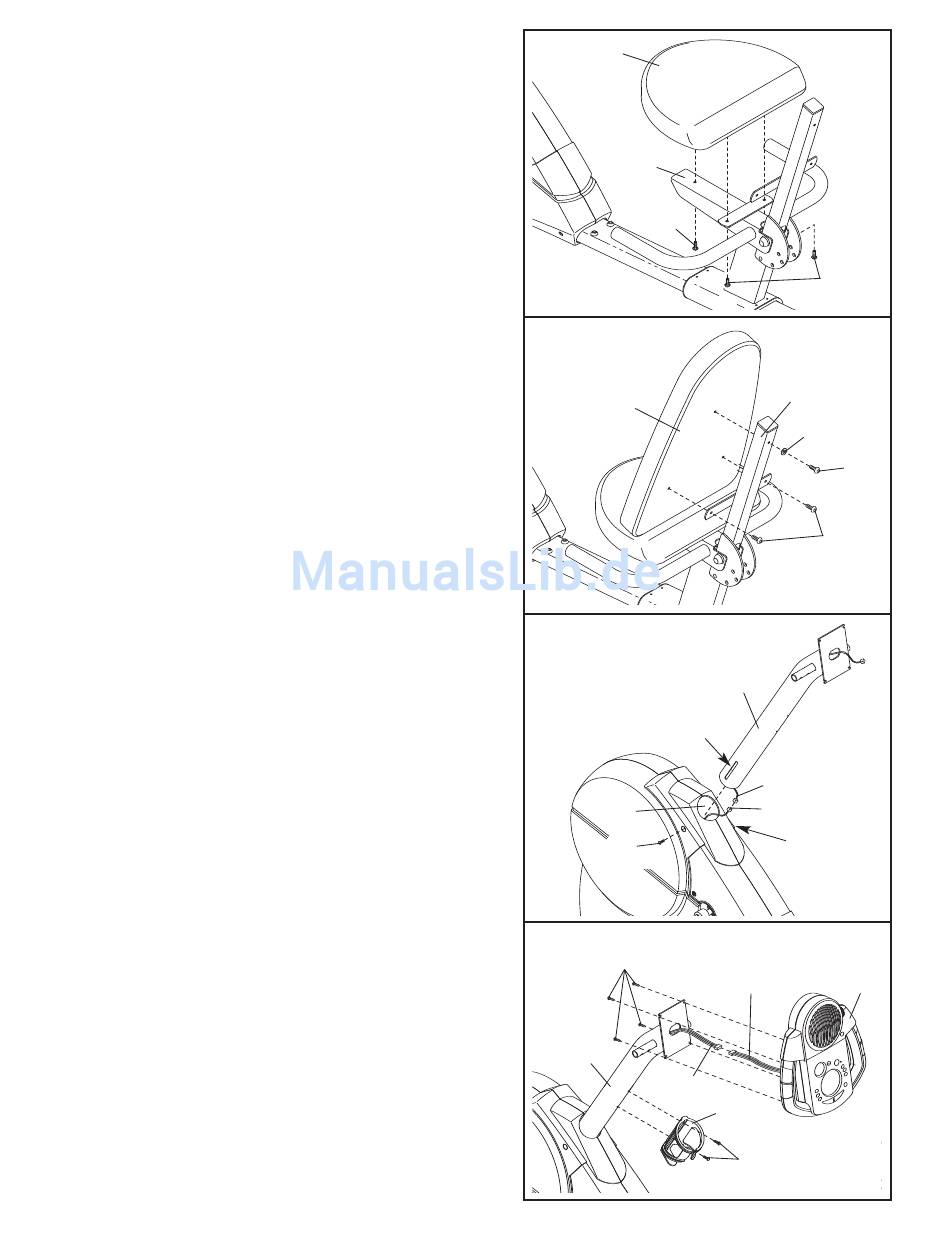

5. Befestigen Sie den Sattel (12) an den Sattelrahmen
(6) mit drei M6 x 16mm Schrauben (64).
6. Befestigen Sie die Rückenlehne (10) mit zwei M6 x
16mm Schrauben (64), einer M6 x 50mm Schraube
(69) und einer M6 flachen Unterlegscheibe (71) am
Rückenlehne-Rahmen (5).
7. Während eine andere Person den Pfosten (13) in der
gezeigten Position hält, verbinden Sie den oberen
Drahthalter (35) mit dem niederen Drahthalter (36).
Ziehen Sie vorsichtig das obere Ende des oberen
Drahthalters, so dass sich keine Schlaffheit im
Drahthalter befindet.
Drehen Sie den Knopf (nicht abgebildet) auf der recht-
en Seite des Rahmens (1) gegen den Uhrzeigersinn,
bis er lose ist. Dann ziehen Sie am Knopf, führen den
Pfosten (13) in den Rahmen ein, und lassen dann den
Knopf los. Schieben Sie den Pfosten leicht rauf und
runter bis er eingerastet ist. Achten Sie aber
darauf, dass Sie die Drahthalter (35, 36) nicht ein-
klemmen. Ziehen Sie die M6 x 25,4mm
Knopfschraube (79) im Schlitz an der Seite des
Pfostens fest.
8. Während eine andere Person den Computer (16) in
der gezeigten Position hält, verbinden Sie den
Drahthalter am Computer mit dem oberen Drahthalter
(35). Führen Sie den zusätzlichen Drahthalter in den
Pfosten (13) ein.
Befestigen Sie den Computer (16) mit vier M4 x 16mm
Schrauben (73) an der Pfosten (13). Achten Sie
darauf, dass Sie die Drahthalter nicht einklemmen.
Befestigen Sie den Wasserflaschenhalter (89) mit zwei
M4 x 22mm Schrauben (91) am Pfosten (13).
5
12
6
6
10
7
1
79
8
73
13
6
64
64
5
71
64
13
Schlitz
35
36
Knopf
Drahthalter
35
89
91
69
16
