EINSTELLEN DES ANTRIEBSRIEMEN
Sollten die Pedale beim Treten rutschen, obwohl der
Widerstand auf den höchsten Grad eingestellt wurde,
dann muss man wahrscheinlich den Antriebsriemen
einstellen.
Um den Antriebsriemen anzupassen, müssen Sie die
Sattelstütze, den Verstellknopf, den oberen Schild,
den rechten Pedal und den rechten Schild entfernen
(siehe Anweisungen unten).

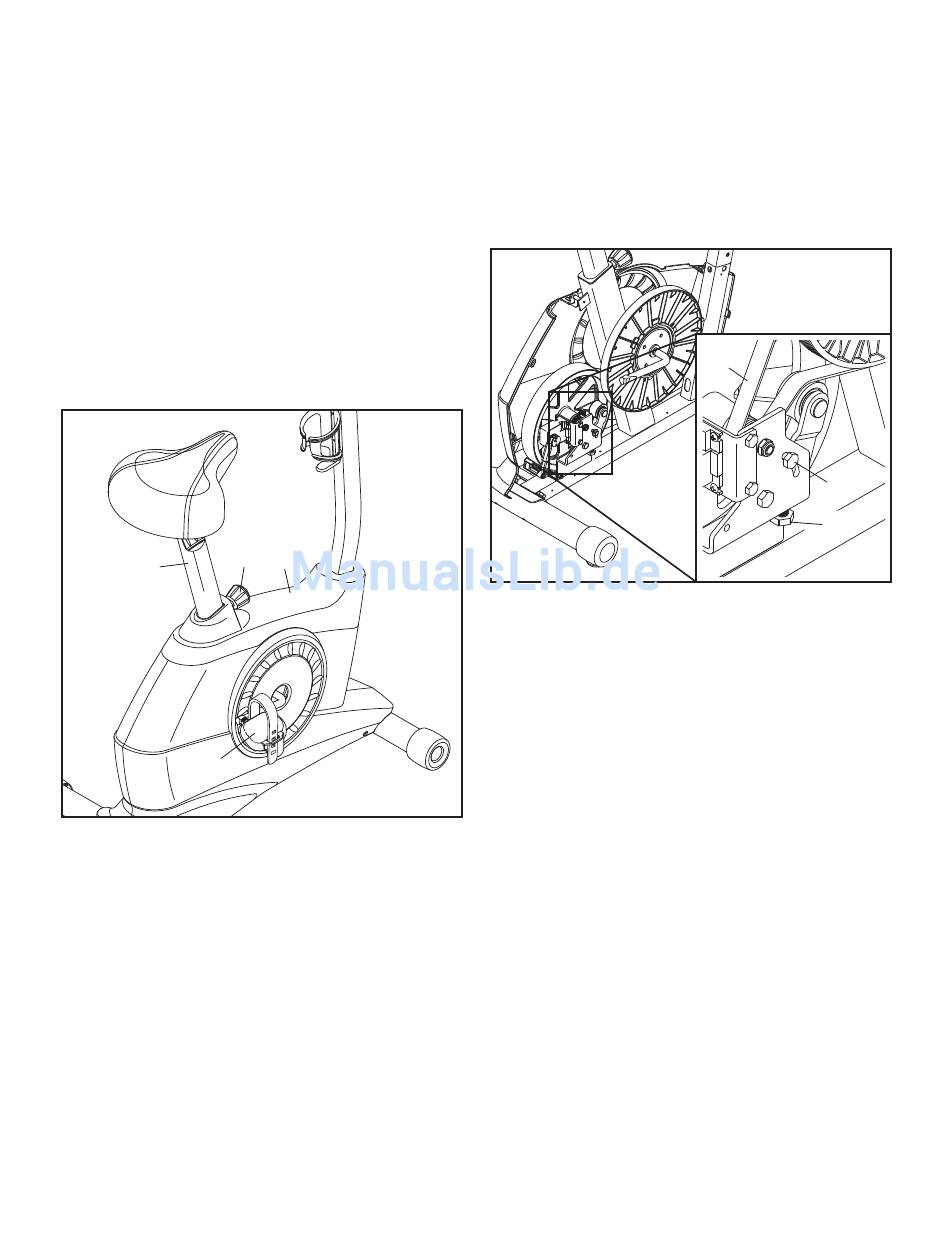

Um die Sattelstütze (5) zu entfernen, lockern Sie den
Sattelpfostenknopf (11) um ein paar Drehungen,
ziehen Sie den Sattelpfostenknopf heraus und entfer-
nen Sie die Sattelstütze. Entfernen Sie dann den
Sattelpfostenknopf mit Hilfe des verstellbaren
Schraubenschlüssels.
11
5
26
Lösen Sie die Laschen entlang der unteren Ecke des
oberen Schilds (9) mit Hilfe eines Senkschrauben-
zieher ab und schieben Sie den oberen Schild nach
oben. Drehen Sie dann das rechte Pedal (26) mit Hilfe
eines verstellbaren Schraubenschlüssels gegen den
Uhrzeigersinn und entfernen Sie es.
9
Entfernen Sie alle Schrauben vom linken und rechten
Schild; es gibt zwei Größen von Schrauben in den
Schildern—beachten Sie welche Größe der
Schraube Sie von den jeweiligen Löchern entfer-
nen. Ziehen Sie dann den rechten Schild sanft vom
Rahmen weg.
Lockern Sie die M6 x 20mm Sechskantschraube (60).
Ziehen Sie dann die M8 x 50mm Sechskantschraube
(33) an, bis der Antriebsriemen (23) straff ist.
Wenn der Antriebsriemen (23) fest ist, ziehen Sie die
M6 x 20mm Sechskantschraube (60) an.
Bringen Sie dann die linken und rechten Schilder, das
rechte Pedal, das obere Schild, den Verstellknopf und
die Sattelstütze wieder an.
19
23
60
33
