Verwandte Anleitungen für Klarstein Dare Devil
Inhaltszusammenfassung für Klarstein Dare Devil

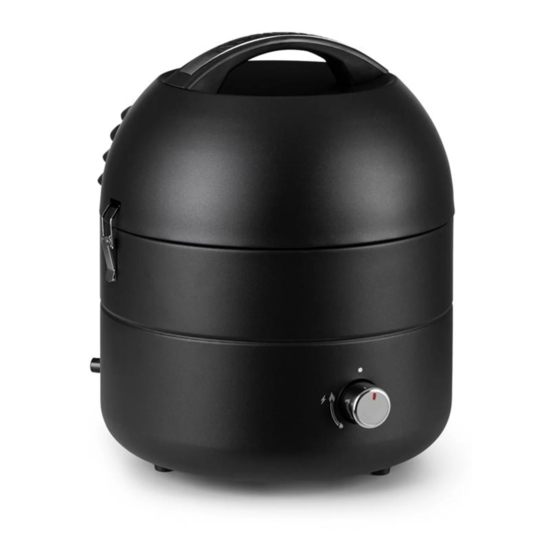

- Seite 1 Dare Devil Hinweis: Dieser Gasgrill ist nur für die Verwendung im Freien geeignet. Note: This gas grill is designed for outdoor use only. Gasgrill Gas Grill 0 0 6 3 10034705...
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. - Seite 4 Produktname: Dare Devil Gasgrill Artikelnummer: 10034705 PIN-Code: 0063CR781 1 Chal-Tec GmbH, Wallstr. 16, 10179 Berlin, Deutschland WWW.KLARSTEIN.DE Bestimmungs land Geräteklasse Gasart und Injektor- Gesamt wärme- Gasdruck größe Ø leistung (Hs) LU, NL, DK, FI, I3B/P(30) Propan, Butan 0,77 mm 2.5 kW...
-
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte lesen Sie die Montage- und Sicherheitshinweise sorgfältig durch und bewahren Sie diese Anleitung für den weiteren Gebrauch auf. Befolgen Sie die Sicherheitshinweise. Ein Nichtbeachten der Hinweise kann zu Sach- und/oder Personenschäden oder zum Tode führen! Hinweis: Kinder dürfen das Gerät nicht benutzen! •... - Seite 6 • Dieses Gerät sollte niemals als Heizung verwendet werden. • Die Injektoren wurden nach Größe gestempelt. Entfernen Sie niemals Einspritzdüsen aus Ventilen. • Modifi zieren Sie das Gerät niemals und versuchen Sie nicht, es selbst zu reparieren. Modifi kationen des Geräts oder der Gerätekomponenten können zu Sach- und oder Personenschäden oder dem Tode führen.
- Seite 7 • Das Gerät darf ausschließlich mir Propan- oder Butangas oder einem Gasgemisch aus beiden Gassorten betrieben werden. Das Maximalgewicht für die verwendete Gasflasche beträgt 15 kg. Die Gasflasche darf nicht herunterfallen oder unsanft behandelt werden. Die Verbindung zur Gasflasche muss getrennt werden, wenn der Grill nicht in Verwendung ist.
- Seite 8 Durchführung des Lecktests • Stellen Sie eine Seifenlösung aus Seife und Wasser im Verhältnis 1:3 her. Die Seifenlösung kann mit einer Flasche, Bürste, Geschirrspülmittelflasche oder einem Tuch auf die zu testenden Stellen aufgetragen werden. • Das Gasventil sollte beim Auftragen der Seifenlösung zugedreht in der Position „OFF“...
-
Seite 9: Geräteübersicht
GERÄTEÜBERSICHT... -
Seite 10: Einzelteile
EINZELTEILE... -
Seite 11: Zusammenbau
ZUSAMMENBAU... -
Seite 14: Gasanschluss Installieren
GASANSCHLUSS INSTALLIEREN Befestigen Sie den Gasschlauch mit einer Schelle und zwei Schrauben (M5x12) am Ventil des Gasgrills. Montieren Sie die Ventilbaugruppe mit Tragen Sie etwas Dichtungskleber zwei Schrauben (M4x8) am Regler auf das Anschlussgewinde auf und und richten Sie die Ventilbaugruppe befestigen Sie dann den Anschluss am so aus, dass der Grill über den Gasschlauch und drehen Sie ihn fest. - Seite 15 Schließen Sie, nachdem der Dichtungskleber getrocknet ist, das Ventil und die Gaszufuhr vollständig. Prüfen Sie mittels einer Seifenlösung, ob Gaslecks vorhanden sind. Geben Sie Seifenlösung auf die Verbindung von Grillventil und Anschluss. Wenn keine Lecks vorhanden sind, montieren Sie den Regler am Grill. Sollten Lecks auftreten, entfernen Sie entsprechende Zubehörteile und lassen Sie diese durch neue ersetzen.
-
Seite 16: Gasflasche Anschließen
GASFLASCHE ANSCHLIESSEN • Dieses Gerät ist nur für den Einsatz von Niederdruck-Butan- oder Propangas- Flaschen geeignet, die über einen flexiblen Schlauch mit einem passenden Niederdruckregler ausgestattet sind. Der Schlauch sollte mit Schlauchschellen am Regler und am Gerät befestigt werden. 1. Wenn der Durchmesser des Einspritzventils Ø 0,77 mm beträgt, ist der Grill für den Betrieb mit einem 28-30 mbar-Regler mit Butangas, einem 37 mbar- Regler mit Propangas oder einem 30 mbar-Regler mit Butan, Propangas oder deren Mischungen ausgelegt. - Seite 17 Gasflasche • Die Gasflasche darf nicht fallen gelassen oder grob behandelt werden! Wenn das Gerät nicht in Gebrauch ist, muss die Flasche abgeklemmt werden. Setzen Sie die Schutzkappe wieder auf die Flasche auf, nachdem Sie die Flasche vom Gerät getrennt haben. •...
-
Seite 18: Inbetriebnahme Und Bedienung
Anschluss an das Gerät • Stellen Sie vor dem Anschluss der Gasflasche sicher, dass sich keine Ablagerungen im Zylinderkopf der Gasflasche, im Regler, im Brenner oder den Brenneröffnungen befinden. Spinnen und Insekten können sich darin einnisten und die Öffnung des Brenners oder das Venturi-Rohr verstopfen. - Seite 19 WARNUNG Explosionsgefahr! Wenn sich der Brenner nicht anzünden lässt, schalten Sie das Gerät aus, indem Sie den Regler im Uhrzeigersinn in die Aus-Position drehen. Schließen Sie die Gaszufuhr durch Drehen des Reglers der Gasfl asche in die OFF-Position. Warten Sie fünf Minuten, bevor Sie erneut versuchen, den Brenner wieder anzuzünden.
-
Seite 20: Reinigung Und Wartung
REINIGUNG UND WARTUNG VORSICHT Brand- und Verbrennungsgefahr! Lassen Sie den Grill abkühlen und schließen Sie die Gaszufuhr am Gasfl aschen-Regler, bevor Sie Reinigungs- und Wartungsarbeiten am Gerät durchführen. Reinigung • Durch das „Abbrennen“ des Grills nach jedem Gebrauch (ca. 15 Minuten) werden übermäßige Speisereste auf ein Minimum reduziert. - Seite 21 Grillrost und Grillplatte: • Wenn Ihr Grillzubehör eine verchromte Oberfläche hat oder aus Porzellan-Emaille besteht: Reinigen Sie die Oberfläche mit einer Seifenlösung oder mit einem nicht scheuernden Reinigungsmittel. Trocknen Sie es vor dem Einräumen sorgfältig ab. • Wenn das Grillzubehör aus Gusseisen besteht: Reinigen Sie es mit einer Seifenlösung oder einem nicht-scheuernden Reinigungsmittel.
-
Seite 22: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Dieses Produkt entspricht den folgenden Europäischen Richtlinien: 2016/426/EU (GAR) -
Seite 23: I3B/P
Dear Customer, Congratulations on purchasing this device. Please read the following instructions carefully and follow them to prevent possible damages. We assume no liability for damage caused by disregard of the instructions and improper use. Scan the QR code to get access to the latest user manual and more product information. - Seite 24 Product name: Dare Devil Gas Grill Item number: 10034705 Pin code: 0063CR781 1 Chal-Tec GmbH, Wallstr. 16, 10179 Berlin, Germany WWW.KLARSTEIN.CO.UK Country of Appliance Category Gas Type and Injector Total Nominal Destination Supply Pressure Size Ø Heat Inputs (Hs) LU, NL, DK, FI,...
-
Seite 25: Safety Instructions
SAFETY INSTRUCTIONS Please read the installation and safety instructions carefully and keep these instructions for further use. Follow these safety instructions. Failure to comply with these instructions can lead to property damage and / or personal injury or death. Note: Children must not use the appliance! •... - Seite 26 • If required, a pan with a diameter of 22 cm can be used for grilling. • Make sure that the air ducts to the burner are not blocked or sooty. • Before each use of the appliance, check whether there are insects or insect nests in the burner, in the pipes and in the appliance openings, and remove them if they are present.
- Seite 27 • Before replacing the gas bottle, make sure that the gas has been shut off and there are no open flames or other sources of heat near the unit. Make sure that the gas bottle is permanently in an upright position. •...
-
Seite 28: Device Overview
DEVICE OVERVIEW... -
Seite 29: Individual Parts
INDIVIDUAL PARTS... -
Seite 30: Assembly
ASSEMBLY... -
Seite 33: Install Gas Connection
INSTALL GAS CONNECTION Attach the gas hose to the gas grill valve with a clamp and two screws (M5x12). Mount the valve assembly to the Apply some sealing glue to the controller using two screws (M4x8) connection thread and then attach and align the valve assembly so that the connection to the gas hose and the gas grill can be ignited using the... - Seite 34 After the sealing glue has dried, close the valve and the gas supply completely. Use a soap solution to check for gas leaks. Apply soap solution to the connection between gas grill valve and connection. If there are no leaks, fit the regulator to the gas grill. If leaks occur, remove the appropriate accessories and have them replaced with new ones.
-
Seite 35: Connect Gas Cylinder
CONNECT GAS CYLINDER • This appliance is only suitable for the use of low-pressure butane or propane gas cylinders which are equipped with a suitable low-pressure regulator via a flexible hose. The hose should be attached to the regulator and the appliance with hose clamps. - Seite 36 • The cylinder must never be stored where temperatures can reach over 50 °C. Do not store the cylinder near flames, pilot lights or other sources of ignition. DO NOT SMOKE. • The gas cylinder can be put on the bottom shelf/inside the trolley unless otherwise stated on the appliance and if its dimensions (including the regulator) are according to the following drawing •...
-
Seite 37: Commissioning And Operation
COMMISSIONING AND OPERATION Installation site of the gas grill 1. The appliance must be installed at least 1 meter away from combustible materials. 2. The gas grill should be placed on a non-fl ammable, level surface. 3. Make sure that your barbecue area is set up in a place that does not interfere with its use in bad weather. -
Seite 38: Cleaning And Maintenance
Notes on operation • To avoid possible smoke development during grilling, remove all grease residues before grilling. • Make sure that no greasy juices accumulate on the appliance. In the event of a grease fi re, do not use water to extinguish the fi re, as this may damage the burner module. - Seite 39 Wooden surfaces • Wooden surfaces should be wiped with a damp cloth. Remove stubborn stains with a detergent solution. Cooking grid • Use a mild soapy water solution. For stubborn stains, a non-abrasive cleaning powder can be used, then rinse with clear water. Grid and plate •...
-
Seite 40: Declaration Of Conformity
DECLARATION OF CONFORMITY Producer: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany. This product is conform to the following European Directives: 2016/426/EU (GAR)
