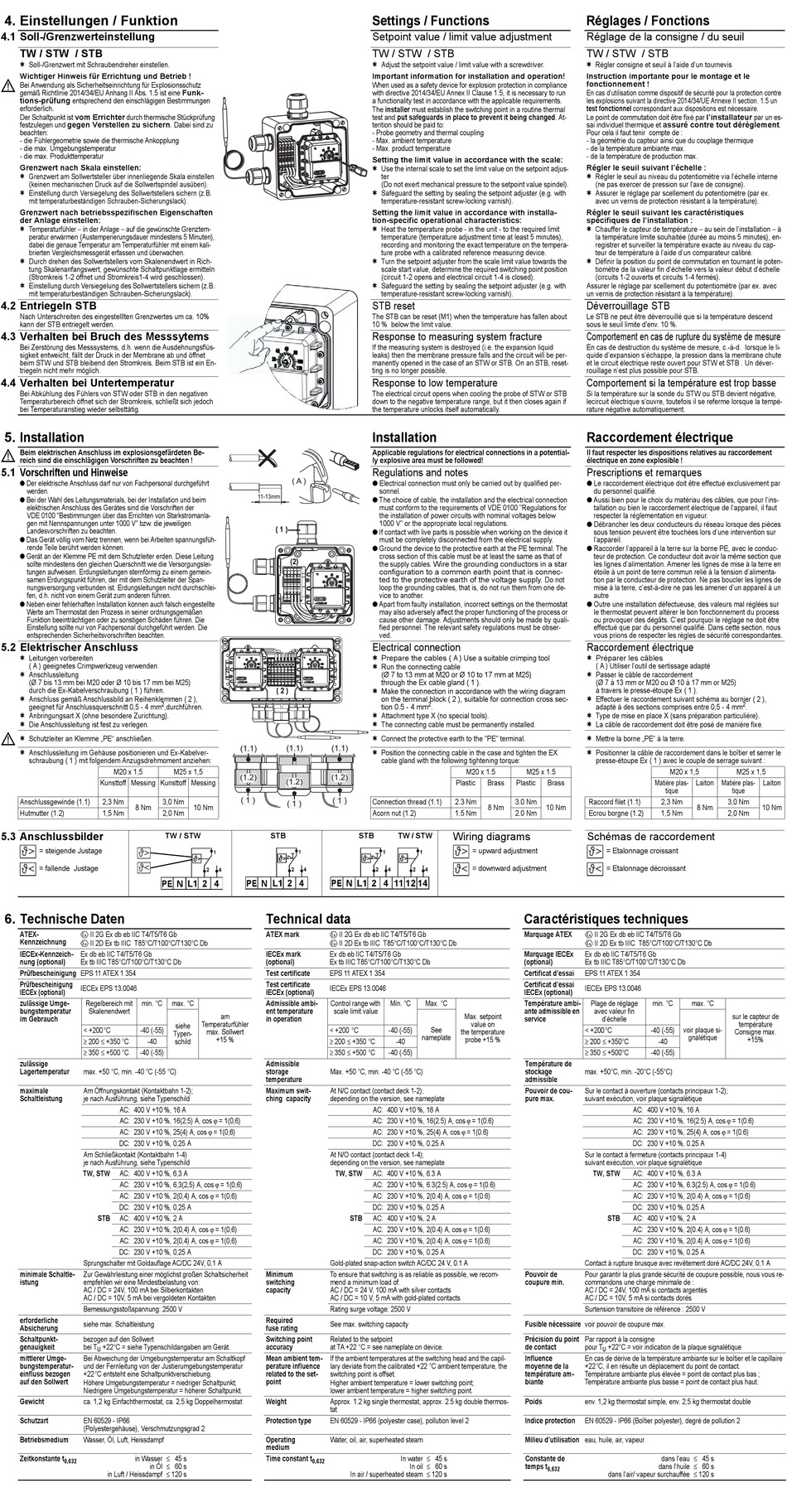

4. Einstellungen / Funktion
4.1 Soll-/Grenzwerteinstellung
TW / STW / STB
h Soll-/Grenzwert mit Schraubendreher einstellen.
Wichtiger Hinweis für Errichtung und Betrieb !
V
Bei Anwendung als Sicherheitseinrichtung für Explosionsschutz
gemäß Richtlinie 2014/34/EU Anhang II Abs. 1.5 ist eine Funk-
tions-prüfung entsprechend den einschlägigen Bestimmungen
erforderlich.
Der Schaltpunkt ist vom Errichter durch thermische Stückprüfung
festzulegen und gegen Verstellen zu sichern. Dabei sind zu
beachten:
- die Fühlergeometrie sowie die thermische Ankopplung
- die max. Umgebungstemperatur
- die max. Produkttemperatur
Grenzwert nach Skala einstellen:
h Grenzwert am Sollwertsteller über innenliegende Skala einstellen
(keinen mechanischen Druck auf die Sollwertspindel ausüben).
h Einstellung durch Versiegelung des Sollwertstellers sichern (z.B.
mit temperaturbeständigen Schrauben-Sicherungslack).
Grenzwert nach betriebsspezifischen Eigenschaften
der Anlage einstellen:
h Temperaturfühler − in der Anlage − auf die gewünschte Grenztem-
peratur erwärmen (Austemperierungsdauer mindestens 5 Minuten),
dabei die genaue Temperatur am Temperaturfühler mit einem kali-
brierten Vergleichsmessgerät erfassen und überwachen.
h Durch drehen des Sollwertstellers vom Skalenendwert in Rich-
tung Skalenanfangswert, gewünschte Schaltpunktlage ermitteln
(Stromkreis 1-2 öffnet und Stromkreis1-4 wird geschlossen).
h Einstellung durch Versiegelung des Sollwertstellers sichern (z.B.
mit temperaturbeständigen Schrauben-Sicherungslack).
4.2 Entriegeln STB
Nach Unterschreiten des eingestelllten Grenzwertes um ca. 10%
kann der STB entriegelt werden.
4.3 Verhalten bei Bruch des Messsytems
Bei Zerstörung des Messsystems, d.h. wenn die Ausdehnungsflüs-
sigkeit entweicht, fällt der Druck in der Membrane ab und öffnet
beim STW und STB bleibend den Stromkreis. Beim STB ist ein En-
triegeln nicht mehr möglich.
4.4 Verhalten bei Untertemperatur
Bei Abkühlung des Fühlers von STW oder STB in den negativen
Temperaturbereich öffnet sich der Stromkreis, schließt sich jedoch
bei Temperaturanstieg wieder selbsttätig.
5. Installation
V
Beim elektrischen Anschluss im explosionsgefärdeten Be-
reich sind die einschlägigen Vorschriften zu beachten !
5.1 Vorschriften und Hinweise
● Der elektrische Anschluss darf nur von Fachpersonal durchgeführt
werden.
● Bei der Wahl des Leitungsmaterials, bei der Installation und beim
elektrischen Anschluss des Gerätes sind die Vorschriften der
VDE 0100 "Bestimmungen über das Errichten von Starkstromanla-
gen mit Nennspannungen unter 1000 V" bzw. die jeweiligen
Landesvorschriften zu beachten.
● Das Gerät völlig vom Netz trennen, wenn bei Arbeiten spannungsfüh-
rende Teile berührt werden können.
● Gerät an der Klemme PE mit dem Schutzleiter erden. Diese Leitung
sollte mindestens den gleichen Querschnitt wie die Versorgungslei-
tungen aufweisen. Erdungsleitungen sternförmig zu einem gemein-
samen Erdungspunkt führen, der mit dem Schutzleiter der Span-
nungsversorgung verbunden ist. Erdungsleitungen nicht durchschlei-
fen, d.h. nicht von einem Gerät zum anderen führen.
● Neben einer fehlerhaften Installation können auch falsch eingestellte
Werte am Thermostat den Prozess in seiner ordnungsgemäßen
Funktion beeinträchtigen oder zu sonstigen Schäden führen. Die
Einstellung sollte nur von Fachpersonal durchgeführt werden. Die
entsprechenden Sicherheitsvorschriften beachten.
5.2 Elektrischer Anschluss
h Leitungen vorbereiten
( A ) geeignetes Crimpwerkzeug verwenden
h Anschlussleitung
(Ø 7 bis 13 mm bei M20 oder Ø 10 bis 17 mm bei M25)
durch die Ex-Kabelverschraubung ( 1 ) führen.
h Anschluss gemäß Anschlussbild an Reihenklemmen ( 2 ),
geeignet für Anschlussquerschnitt 0,5 - 4 mm
h Anbringungsart X (ohne besondere Zurichtung).
h Die Anschlussleitung ist fest zu verlegen.
V
h Schutzleiter an Klemme „PE" anschließen.
h Anschlussleitung im Gehäuse positionieren und Ex-Kabelver-
schraubung ( 1 ) mit folgendem Anzugsdrehmoment anziehen:
M20 x 1,5
Kunsttoff Messing Kunsttoff Messing
Anschlussgewinde (1.1)
2,3 Nm
8 Nm
Hutmutter (1.2)
1,5 Nm
5.3 Anschlussbilder
= steigende Justage
= fallende Justage
6. Technische Daten
ATEX-
II 2G Ex db eb IIC T4/T5/T6 Gb
Kennzeichnung
II 2D Ex tb IIIC T85°C/T100°C/T130°C Db
IECEx-Kennzeich-
Ex db eb IIC T4/T5/T6 Gb
nung (optional)
Ex tb IIIC T85°C/T100°C/T130°C Db
Prüfbescheinigung EPS 11 ATEX 1 354
Prüfbescheinigung
IECEx EPS 13.0046
IECEx (optional)
zulässige Umge-
Regelbereich mit
min. °C
bungstemperatur
Skalenendwert
im Gebrauch
< +200°C
-40 (-55)
≥ 200 ≤ +350 °C
-40
≥ 350 ≤ +500 °C
-40 (-55)
zulässige
Lagertemperatur
max. +50 °C, min. -40 °C (-55 °C)
maximale
Am Öffnungskontakt (Kontaktbahn 1-2);
Schaltleistung
je nach Ausführung, siehe Typenschild
AC: 400 V +10 %, 16 A
AC: 230 V +10 %, 16(2,5) A, cos ϕ = 1(0,6)
AC: 230 V +10 %, 25(4) A, cos ϕ = 1(0,6)
DC: 230 V +10 %, 0,25 A
Am Schließkontakt (Kontaktbahn 1-4)
je nach Ausführung, siehe Typenschild
TW, STW
AC: 400 V +10 %, 6,3 A
AC: 230 V +10 %, 6,3(2,5) A, cos ϕ = 1(0,6)
AC: 230 V +10 %, 2(0,4) A, cos ϕ = 1(0,6)
DC: 230 V +10 %, 0,25 A
STB
AC: 400 V +10 %, 2 A
AC: 230 V +10 %, 2(0,4) A, cos ϕ = 1(0,6)
AC: 230 V +10 %, 2(0,4) A, cos ϕ = 1(0,6)
DC: 230 V +10 %, 0,25 A
Sprungschalter mit Goldauflage AC/DC 24V, 0,1 A
minimale Schaltle-
Zur Gewährleistung einer möglichst großen Schaltsicherheit
istung
empfehlen wir eine Mindestbelastung von:
AC / DC = 24V, 100 mA bei Silberkontakten
AC / DC = 10V, 5 mA bei vergoldeten Kontakten
Bemessungsstoßspannung: 2500 V
erforderliche
siehe max. Schaltleistung
Absicherung
Schaltpunkt-
bezogen auf den Sollwert
genauigkeit
bei T
+22°C = siehe Typenschildangaben am Gerät.
U
mittlerer Umge-
Bei Abweichung der Umgebungstemperatur am Schaltkopf
bungstemperatur-
und der Fernleitung von der Justierumgebungstemperatur
einfluss bezogen
+22°C entsteht eine Schaltpunktverschiebung.
auf den Sollwert
Höhere Umgebungstemperatur = niedriger Schaltpunkt;
Niedrigere Umgebungstemperatur = höherer Schaltpunkt.
Gewicht
ca. 1,2 kg Einfachthermostat, ca. 2,5 kg Doppelhermostat
Schutzart
EN 60529 - IP66
(Polyestergehäuse), Verschmutzungsgrad 2
Betriebsmedium
Wasser, Öl, Luft, Heissdampf
Zeitkonstante t
in Wasser
0,632
in Öl
in Luft / Heissdampf
( A )
11-13mm
( 1 )
(2)
( 2 )
2
,durchführen.
(1.1)
(1.1)
M25 x 1,5
(1.2)
(1.2)
( 1 )
3,0 Nm
( 1 )
10 Nm
2,0 Nm
TW / STW
STB
Technical data
ATEX mark
IECEx mark
(optional)
Test certificate
Test certificate
IECEx (optional)
max. °C
Admissible ambi-
ent temperature
am
in operation
Temperaturfühler
siehe
max. Sollwert
Typen-
+15 %
schild
Admissible
storage
temperature
Maximum swit-
ching capacity
Minimum
switching
capacity
Required
fuse rating
Switching point
accuracy
Mean ambient tem-
perature influence
related to the set-
point
Weight
Protection type
Operating
medium
≤ 45 s
Time constant t
≤ 60 s
≤ 120 s
Settings / Functions
Setpoint value / limit value adjustment
TW / STW / STB
h Adjust the setpoint value / limit value with a screwdriver.
Important information for installation and operation!
When used as a safety device for explosion protection in compliance
with directive 2014/34/EU Annex II Clause 1.5, it is necessary to run
a functionality test in accordance with the applicable requirements.
The installer must establish the switching point in a routine thermal
test and put safeguards in place to prevent it being changed. At-
tention should be paid to:
- Probe geometry and thermal coupling
- Max. ambient temperature
- Max. product temperature
Setting the limit value in accordance with the scale:
h Use the internal scale to set the limit value on the setpoint adjus-
ter
(Do not exert mechanical pressure to the setpoint value spindel).
h Safeguard the setting by sealing the setpoint adjuster (e.g. with
temperature-resistant screw-locking varnish).
Setting the limit value in accordance with installa-
tion-specific operational characteristics:
h Heat the temperature probe - in the unit - to the required limit
temperature (temperature adjustment time at least 5 minutes),
recording and monitoring the exact temperature on the tempera-
ture probe with a calibrated reference measuring device.
h Turn the setpoint adjuster from the scale limit value towards the
scale start value, determine the required switching point position
(circuit 1-2 opens and electrical circuit 1-4 is closed).
h Safeguard the setting by sealing the setpoint adjuster (e.g. with
temperature-resistant screw-locking varnish).
STB reset
The STB can be reset (M1) when the temperature has fallen about
10 % below the limit value.
Response to measuring system fracture
If the measuring system is destroyed (i.e. the expansion liquid
leaks) then the membrane pressure falls and the circuit will be per-
manently opened in the case of an STW or STB. On an STB, reset-
ting is no longer possible.
Response to low temperature
The electrical circuit opens when cooling the probe of STW or STB
down to the negative temperature range, but it then closes again if
the temperature unlocks itself automatically.
Installation
Applicable regulations for electrical connections in a potential-
ly explosive area must be followed!
Regulations and notes
● Electrical connection must only be carried out by qualified per-
sonnel.
● The choice of cable, the installation and the electrical connection
must conform to the requirements of VDE 0100 "Regulations for
the installation of power circuits with nominal voltages below
1000 V" or the appropriate local regulations.
● If contact with live parts is possible when working on the device it
must be completely disconnected from the electrical supply.
● Ground the device to the protective earth at the PE terminal. The
cross section of this cable must be at least the same as that of
the supply cables. Wire the grounding conductors in a star
configuration to a common earth point that is connec-
ted to the protective earth of the voltage supply. Do not
loop the grounding cables, that is, do not run them from one de-
vice to another.
● Apart from faulty installation, incorrect settings on the thermostat
may also adversely affect the proper functioning of the process or
cause other damage. Adjustments should only be made by quali-
fied personnel. The relevant safety regulations must be obser-
ved.
Electrical connection
h Prepare the cables ( A ) Use a suitable crimping tool
h Run the connecting cable
(Ø 7 to 13 mm at M20 or Ø 10 to 17 mm at M25)
through the Ex cable gland ( 1 ).
h Make the connection in accordance with the wiring diagram
on the terminal block ( 2 ), suitable for connection cross sec-
2
tion 0.5 - 4 mm
.
h Attachment type X (no special tools).
h The connecting cable must be permanently installed.
h Connect the protective earth to the "PE" terminal.
(1.1)
h Position the connecting cable in the case and tighten the EX
cable gland with the following tightening torque:
(1.2)
Plastic
( 1 )
Connection thread (1.1)
2.3 Nm
Acorn nut (1.2)
1.5 Nm
Wiring diagrams
STB
TW / STW
II 2G Ex db eb IIC T4/T5/T6 Gb
II 2D Ex tb IIIC T85°C/T100°C/T130°C Db
Ex db eb IIC T4/T5/T6 Gb
Ex tb IIIC T85°C/T100°C/T130°C Db
EPS 11 ATEX 1 354
IECEx EPS 13.0046
Control range with
Min. °C
Max. °C
scale limit value
See
< +200 °C
-40 (-55)
the temperature
nameplate
≥ 200 ≤ +350 °C
-40
≥ 350 ≤ +500 °C
-40 (-55)
Max. +50 °C, min. -40 °C (-55 °C)
At N/C contact (contact deck 1-2);
depending on the version, see nameplate
AC: 400 V +10 %, 16 A
AC: 230 V +10 %, 16(2.5) A, cos ϕ = 1(0.6)
AC: 230 V +10 %, 25(4) A, cos ϕ = 1(0.6)
DC: 230 V +10 %, 0.25 A
At N/O contact (contact deck 1-4);
depending on the version, see nameplate
TW, STW
AC: 400 V +10 %, 6.3 A
AC: 230 V +10 %, 6.3(2.5) A, cos ϕ = 1(0.6)
AC: 230 V +10 %, 2(0.4) A, cos ϕ = 1(0.6)
DC: 230 V +10 %, 0.25 A
STB
AC: 400 V +10 %, 2 A
AC: 230 V +10 %, 2(0.4) A, cos ϕ = 1(0.6)
AC: 230 V +10 %, 2(0.4) A, cos ϕ = 1(0.6)
DC: 230 V +10 %, 0.25 A
Gold-plated snap-action switch AC/DC 24 V, 0.1 A
To ensure that switching is as reliable as possible, we recom-
mend a minimum load of:
AC / DC = 24 V, 100 mA with silver contacts
AC / DC = 10 V, 5 mA with gold-plated contacts
Rating surge voltage: 2500 V
See max. switching capacity
Related to the setpoint
at TA +22 °C = see nameplate on device.
If the ambient temperatures at the switching head and the capil-
lary deviate from the calibrated +22 °C ambient temperature, the
switching point is offset.
Higher ambient temperature = lower switching point;
lower ambient temperature = higher switching point.
Approx. 1.2 kg single thermostat, approx. 2.5 kg double thermos-
tat
EN 60529 - IP66 (polyester case), pollution level 2
Water, oil, air, superheated steam
In water
≤ 45 s
0,632
≤ 60 s
In oil
In air / superheated steam
≤ 120 s
Réglages / Fonctions
Réglage de la consigne / du seuil
TW / STW / STB
h Régler consigne et seuil à l'aide d'un tournevis
Instruction importante pour le montage et le
fonctionnement !
En cas d'utilisation comme dispositif de sécurité pour la protection contre
les explosions suivant la directive 2014/34/UE Annexe II section. 1.5 un
test fonctionnel correspondant aux dispositions est nécessaire.
Le point de commutation doit être fixé par l'installateur par un es-
sai individuel thermique et assuré contre tout dérèglement.
Pour cela il faut tenir compte de :
- la géométrie du capteur ainsi que du couplage thermique
- de la température ambiante max.
- de la température de production max.
Régler le seuil suivant l'échelle :
h Régler le seuil au niveau du potentiomètre via l'échelle interne
(ne pas exercer de pression sur l'axe de consigne).
h Assurer le réglage par scellement du potentiomètre (par ex.
avec un vernis de protection résistant à la température).
Régler le seuil suivant les caractéristiques
spécifiques de l'installation :
h Chauffer le capteur de température − au sein de l'installation − à
la température limite souhaitée (durée au moins 5 minutes), en-
registrer et surveiller la température exacte au niveau du cap-
teur de température à l'aide d'un comparateur calibré.
h Définir la position du point de commutation en tournant le poten-
tiomètre de la valeur fin d'échelle vers la valeur début d'échelle
(circuits 1-2 ouverts et circuits 1-4 fermés).
Assurer le réglage par scellement du potentiomètre (par ex. avec
un vernis de protection résistant à la température).
Déverrouillage STB
Le STB ne peut être déverrouillé que si la température descend
sous le seuil limite d'env. 10 %.
Comportement en cas de rupture du système de mesure
En cas de destruction du système de mesure, c.-à-d. lorsque le li-
quide d'expansion s'échappe, la pression dans la membrane chute
et le circuit électrique reste ouvert pour STW et STB . Un déver-
rouillage n'est plus possible pour STB.
Comportement si la température est trop basse
Si la température sur la sonde du STW ou STB devient négative,
lecircuit électrique s'ouvre, toutefois il se referme lorsque la tempé-
rature négative automatiquement.
Raccordement électrique
Il faut respecter les dispositions relatives au raccordement
électrique en zone explosible !
Prescriptions et remarques
● Le raccordement électrique doit être effectué exclusivement par
du personnel qualifié.
● Aussi bien pour le choix du matériau des câbles, que pour l'ins-
tallation ou bien le raccordement électrique de l'appareil, il faut
respecter la réglementation en vigueur.
● Débrancher les deux conducteurs du réseau lorsque des pièces
sous tension peuvent être touchées lors d'une intervention sur
l'appareil.
● Raccorder l'appareil à la terre sur la borne PE, avec le conduc-
teur de protection. Ce conducteur doit avoir la même section que
les lignes d'alimentation. Amener les lignes de mise à la terre en
étoile à un point de terre commun relié à la tension d'alimenta-
tion par le conducteur de protection. Ne pas boucler les lignes de
mise à la terre, c'est-à-dire ne pas les amener d'un appareil à un
autre
● Outre une installation défectueuse, des valeurs mal réglées sur
le thermostat peuvent altérer le bon fonctionnement du process
ou provoquer des dégâts. C'est pourquoi le réglage ne doit être
effectué que par du personnel qualifié. Dans cette section, nous
vous prions de respecter les règles de sécurité correspondantes.
Raccordement électrique
h Préparer les câbles
( A ) Utiliser l'outil de sertissage adapté
h Passer le câble de raccordement
(Ø 7 à 13 mm or M20 ou Ø 10 à 17 mm or M25)
à travers le presse-étoupe Ex ( 1 ).
h Effectuer le raccordement suivant schéma au bornier ( 2 ),
adapté à des sections comprises entre 0,5 - 4 mm
h Type de mise en place X (sans préparation particulière).
h La câble de raccordement doit être posé de manière fixe.
h Mettre la borne „PE" à la terre.
h Positionner la câble de raccordement dans le boîtier et serrer le
presse-étoupe Ex ( 1 ) avec le couple de serrage suivant :
M20 x 1.5
M25 x 1.5
Brass
Plastic
Brass
3.0 Nm
Raccord filet (1.1)
8 Nm
10 Nm
2.0 Nm
Ecrou borgne (1.2)
Schémas de raccordement
= upward adjustment
= Etalonnage croissant
= downward adjustment
= Etalonnage décroissant
Caractéristiques techniques
Marquage ATEX
II 2G Ex db eb IIC T4/T5/T6 Gb
II 2D Ex tb IIIC T85°C/T100°C/T130°C Db
Marquage IECEx
Ex db eb IIC T4/T5/T6 Gb
(optional)
Ex tb IIIC T85°C/T100°C/T130°C Db
Certificat d'essai
EPS 11 ATEX 1 354
Certificat d'essai
IECEx EPS 13.0046
IECEx (optional)
Température ambi-
Plage de réglage
ante admissible en
avec valeur fin
Max. setpoint
service
d'échelle
value on
< +200°C
probe +15 %
≥ 200 ≤ +350°C
≥ 350 ≤ +500°C
Température de
stockage
max. +50°C, min. -20°C (-55°C)
admissible
Pouvoir de cou-
Sur le contact à ouverture (contacts principaux 1-2);
pure max.
suivant exécution, voir plaque signalétique
Sur le contact à fermeture (contacts principaux 1-4)
suivant exécution, voir plaque signalétique
TW, STW
STB
Contact à rupture brusque avec revêtement doré AC/DC 24V, 0,1 A
Pouvoir de
Pour garantir la plus grande sécurité de coupure possible, nous vous re-
coupure min.
commandons une charge minimale de :
AC / DC = 24V, 100 mA si contacts argentés
AC / DC = 10V, 5 mA si contacts dorés
Surtension transitoire de référence : 2500 V
Fusible nécessaire voir pouvoir de coupure max.
Précision du point
Par rapport à la consigne
de contact
pour T
+22°C = voir indication de la plaque signalétique
U
Influence
En cas de dérive de la température ambiante sur le boîtier et le capillaire
moyenne de la
+22°C, il en résulte un déplacement du point de contact.
température am-
Température ambiante plus élevée = point de contact plus bas ;
biante
Température ambiante plus basse = point de contact plus haut.
Poids
env. 1,2 kg thermostat simple, env. 2,5 kg thermostat double
Indice protection
EN 60529 - IP66 (Boîtier polyester), degré de pollution 2
Milieu d'utilisation eau, huile, air, vapeur
Constante de
temps t
0,632
dans l'air/ vapeur surchauffée
2
.
M20 x 1,5
M25 x 1,5
Matière plas-
Laiton Matière plas-
Laiton
tique
tique
2,3 Nm
3,0 Nm
8 Nm
10 Nm
1,5 Nm
2,0 Nm
min. °C
max. °C
sur le capteur de
température
voir plaque si-
-40 (-55)
Consigne max.
gnalétique
+15%
-40
-40 (-55)
AC: 400 V +10 %, 16 A
AC: 230 V +10 %, 16(2.5) A, cos ϕ = 1(0.6)
AC: 230 V +10 %, 25(4) A, cos ϕ = 1(0.6)
DC: 230 V +10 %, 0.25 A
AC: 400 V +10 %, 6.3 A
AC: 230 V +10 %, 6.3(2.5) A, cos ϕ = 1(0.6)
AC: 230 V +10 %, 2(0.4) A, cos ϕ = 1(0.6)
DC: 230 V +10 %, 0.25 A
AC: 400 V +10 %, 2 A
AC: 230 V +10 %, 2(0.4) A, cos ϕ = 1(0.6)
AC: 230 V +10 %, 2(0.4) A, cos ϕ = 1(0.6)
DC: 230 V +10 %, 0.25 A
dans l'eau
≤ 45 s
≤ 60 s
dans l'huile
≤ 120 s
Werbung
