Scheppach HS120o Originalanleitung Seite 32

Fig. 11
Fig. 12
Fig. 12.1
ca. 3–8 mm
Fig. 13
32
19

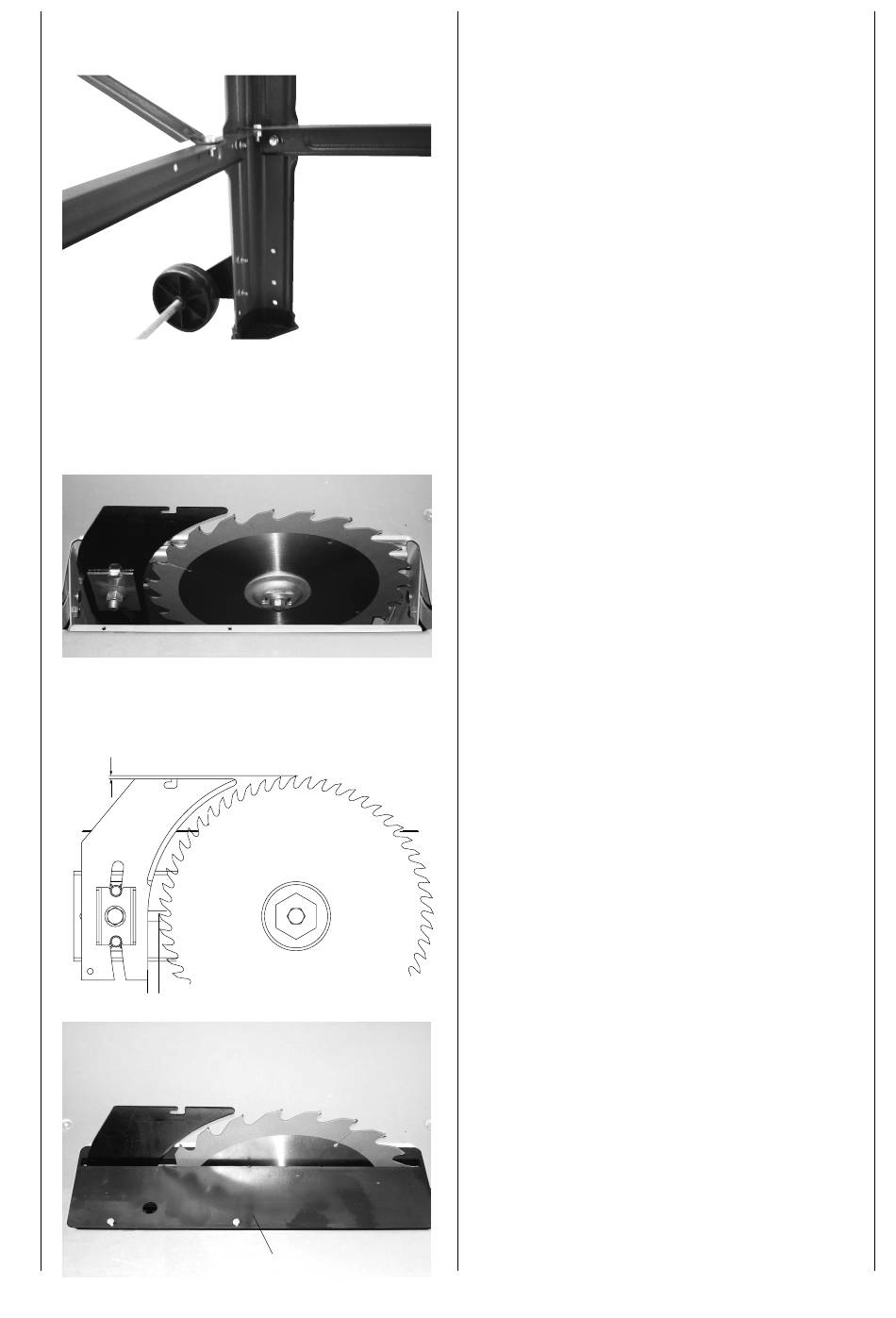

Fig. 11
Die Fahrvorrichtung in der Stellung fest an-
ziehen, dass die Räder leicht den Boden
berühren.
Fig. 12 / 12.1
Montieren Sie den Spaltkeil zum Säge-
blatt so, wie in der Abb. beschrieben. Die
Schraube leicht lösen, (nicht ganz heraus-
drehen) nach der Einstellung wieder fest
anziehen. Die Sägeblatteinlage (19, Fig. 13)
muss dabei entfernt werden.
Fig. 13
Nach der Einstellung des Spaltkeils die Sä-
geblatteinlage (19) mit 4 Flachkopfschrau-
ben M 6 x 16 wieder befestigen.
