3. SYSTEM & IFOB-DIAGRAMM
3.1
SYSTEM DIAGRAMM

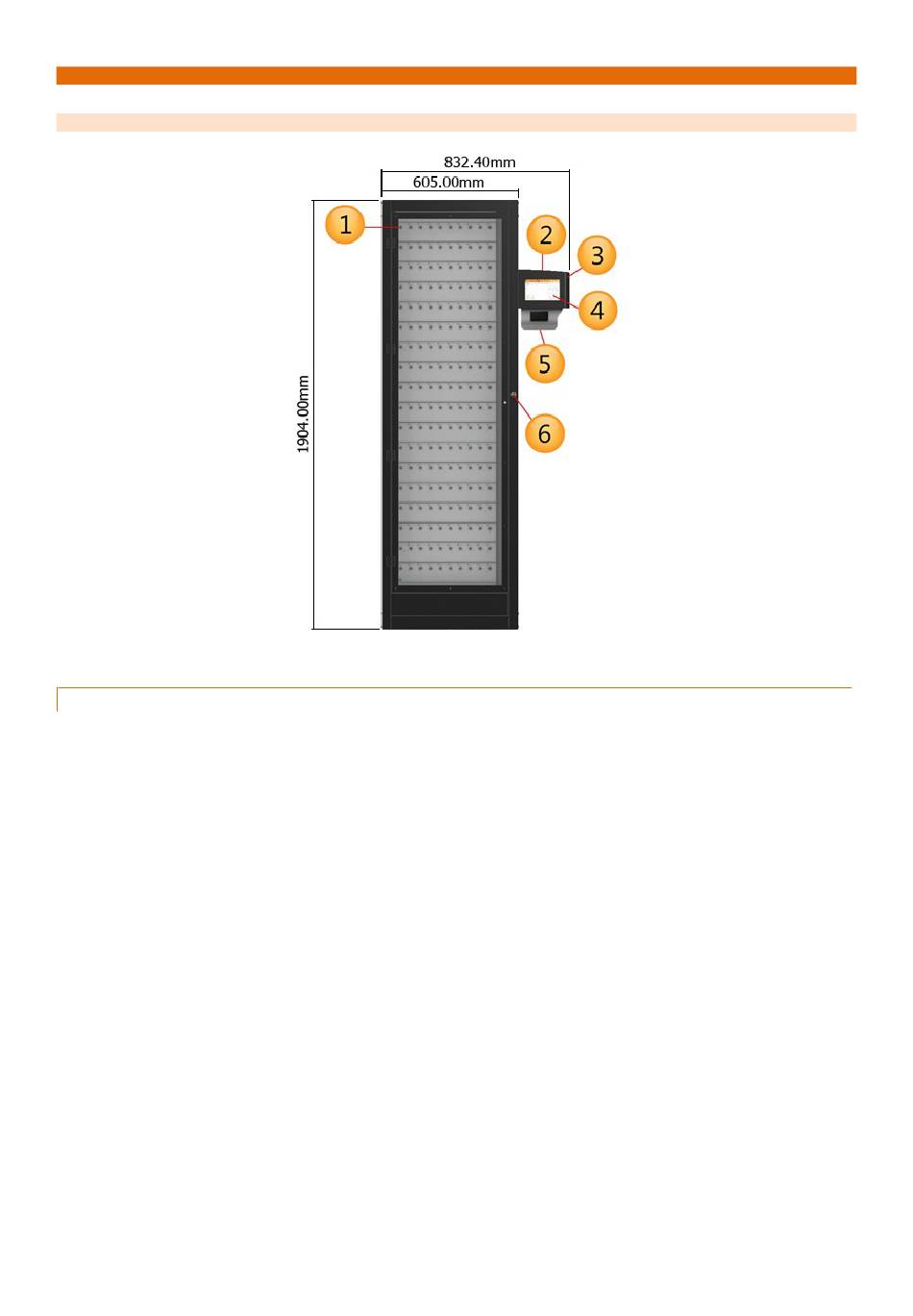

3.1.1.1 DIAGRAMMSCHLÜSSEL
1.
Rezeptor-Steckplatz
Der Receptor Slot hält den iFob an seinem Platz.
2.
Pod Nockenschloss
Im Lieferumfang Ihres Traka-Systems sind 2 Hauptschlüssel enthalten. Mit dem Masterschlüssel kann bei
Wartung und Instandhaltung Zugang zur Systemelektronik erhalten werden. Wir bitten Sie, die Hauptschlüssel
nicht im Traka-Schrank aufzubewahren.
3.
Control Pod
Enthält das Touchscreen-Display, den Leser (falls zutreffend) und das Nockensteuergerät, das den Zugriff
auf die Elektronik des Systems ermöglicht.
4.
Touchscreen
Der berührungsempfindliche Bildschirm dient als benutzerfreundliche Schnittstelle für unsere Embedded-
Anwendung. Die Zehnertastatur, die alphabetische Tastatur und die Empfängertasten sind in dieses
einfach zu bedienende 7" LCD integriert.
5.
Karte / Nähe / Biometrie-Lesegerät
Traka unterstützt eine Vielzahl von Zugangsgeräten. Die Hauptaufgabe eines jeden Zugangsgeräts besteht
darin, den Benutzer des Traka-Systems zu identifizieren. Sobald das System weiß, wer Sie sind, kann es den
Zugriff auf bestimmte Schlüssel entsprechend gewähren oder verweigern.
6.
Manuelle Türentriegelung Nockenschloss
Neben dem Zugriff auf den Pod kann der Masterschlüssel auch für die manuelle Türöffnung verwendet werden.
Die manuelle Türentriegelung kann verwendet werden, um im Notfall Zugang zu den Schlüsseln im System zu
erhalten. Es kann auch bei Wartung und Instandhaltung eingesetzt werden.
