6.3
VERLEGEKABELUNG
1.

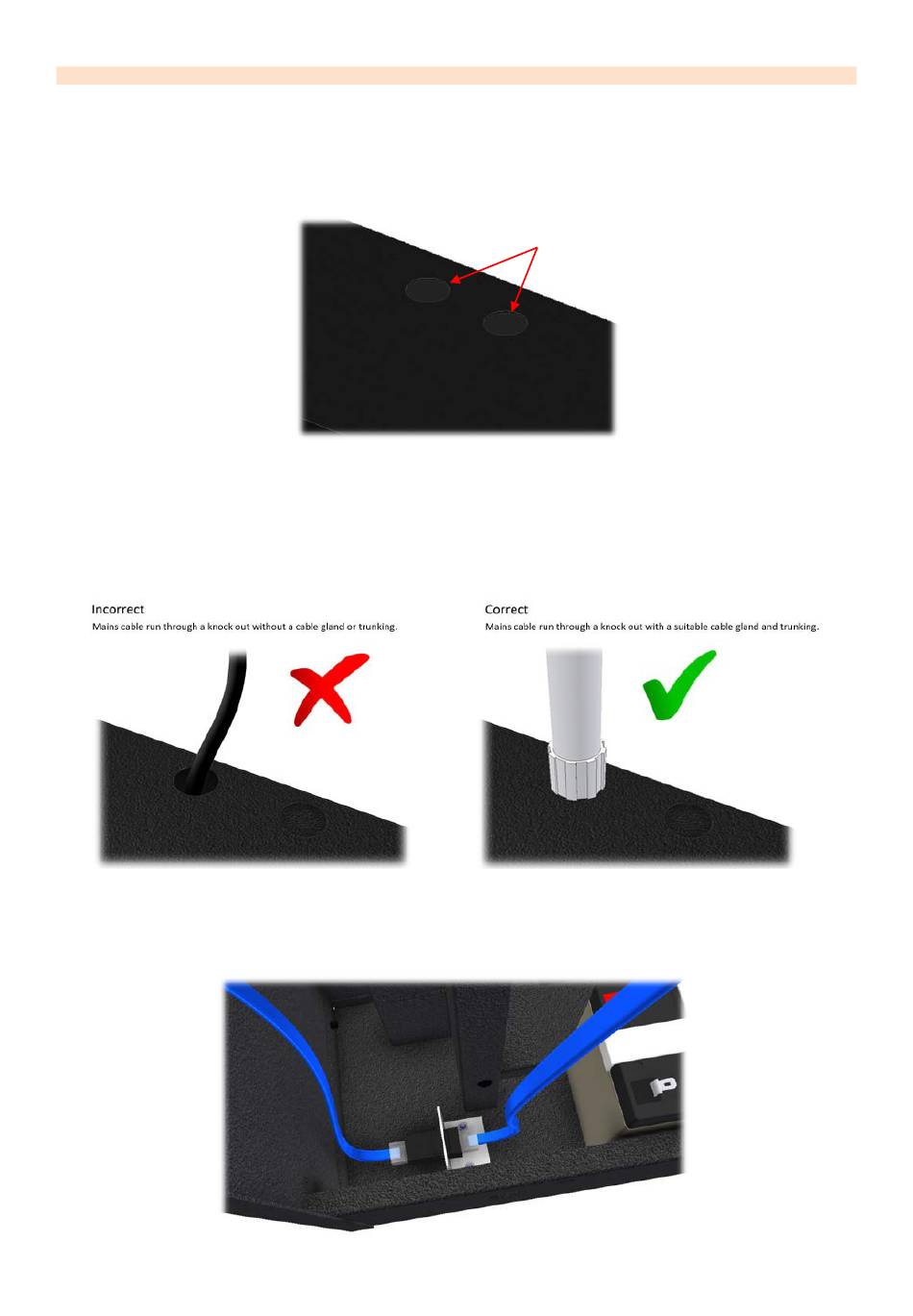

Auf der Oberseite des Systems befinden sich zwei Knockouts. Diese werden verwendet, um das Netzkabel und das
Netzwerkkabel (falls zutreffend) durch den Schrank zum Netzanschluss und zur Netzwerksteckdose zu führen. Mit
einem großen Flachschraubendreher und einem Hammer eines oder beide dieser Löcher vorsichtig ausschlagen, je
nach Ihren Anforderungen. Siehe Abschnitt 5.4 Wandvorbereitung für die Abmessungen und Positionen der
Aussparungen.
2.
Führen Sie das Netzkabel durch eine der Bohrungen heraus.
HINWEIS: Es
sollte eine geeignete Tülle oder Kabelverschraubung verwendet werden, um eine
Beschädigung des Netzkabels beim Durchführen durch die Bohrung zu vermeiden. Das Netzkabel außerhalb
des Schrankes sollte in einem 20 mm Rohr verlegt werden.
3.
Wenn Ihr System an ein Netzwerk angeschlossen werden soll, wird eine Netzwerkkoppler in der Unterseite des
Schrankes angebracht. Es wird ein vorhandenes Netzwerkkabel zur Verbindung mit dem Control Pod verlegt. Die
Netzwerkverbindung vor Ort kann nun mit der anderen Seite der Kupplung verbunden werden und durch eine
Aussparung in der Oberseite des Schaltschranks geführt werden.
