BEFESTIGUNG AN DER WAND
HINWEIS:
Traka Systems kann schwer sein. Das Touch-System muss, wie in diesem Abschnitt
beschrieben, an der Wand befestigt werden, um Verletzungs- und Beschädigungsrisiken zu vermeiden.
Das System kann auch verlangen, dass zwei Personen es anheben.
1.
Suchen Sie die gewünschte Position an der Wand, an der das Touch-System und ggf. Erweiterungsschränke
installiert werden sollen. Der Hauptschrank sollte nicht weiter als 1 Meter vom Netzanschluss entfernt sein.
2.

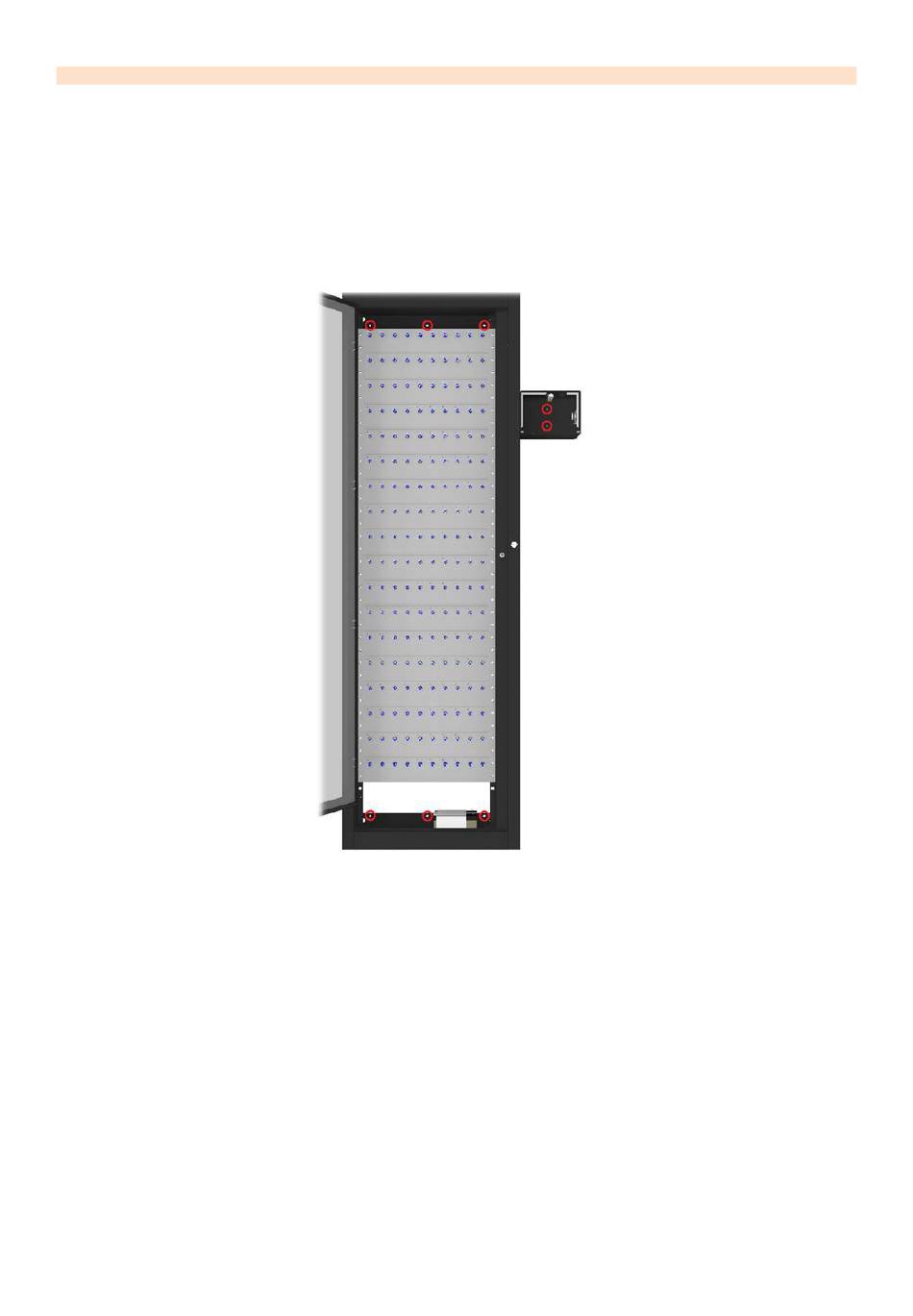

Stellen Sie das System auf und markieren Sie die Wand an allen 6 Befestigungslöchern im Schrank und
den beiden Befestigungslöchern im Pod.
3.
Wenn der Schrank Teil eines Systems mit Erweiterungsschränken ist, müssen Sie das Schnittstellenkabel
vorbereiten, bevor Sie das System an der Wand befestigen können. Wenn es sich nicht um ein
Erweiterungssystem handelt, fahren Sie mit Schritt 6 fort.
HINWEIS:
Wenn Sie einen Erweiterungsschrank zu einem bestehenden System hinzufügen,
wurden eine Schnittstellenplatine und ein Chassis für den bestehenden Schrank geliefert und
müssen hinter der Blindabdeckung an der Oberseite des Schranks montiert werden, um die
vorhandene Verstärkung zu ersetzen.
4.
Wenn nicht bereits angeschlossen, schließen Sie das Empfängerkabel und das Türverriegelungskabel an die
Schnittstellenplatine des Hauptschranks an und spulen Sie das Empfängerkabel wie unten gezeigt ab.
