6.2
BEFESTIGUNG DER POD AM SCHRANK
Wenn Sie Ihr Traka Touch L System erhalten, wird der Pod nicht am Schrank befestigt. Um den Pod zu befestigen, muss
das Bedienfeld entfernt werden.
Informationen zu den Formatierungsanforderungen finden Sie im Traka Document Template Style Guide.

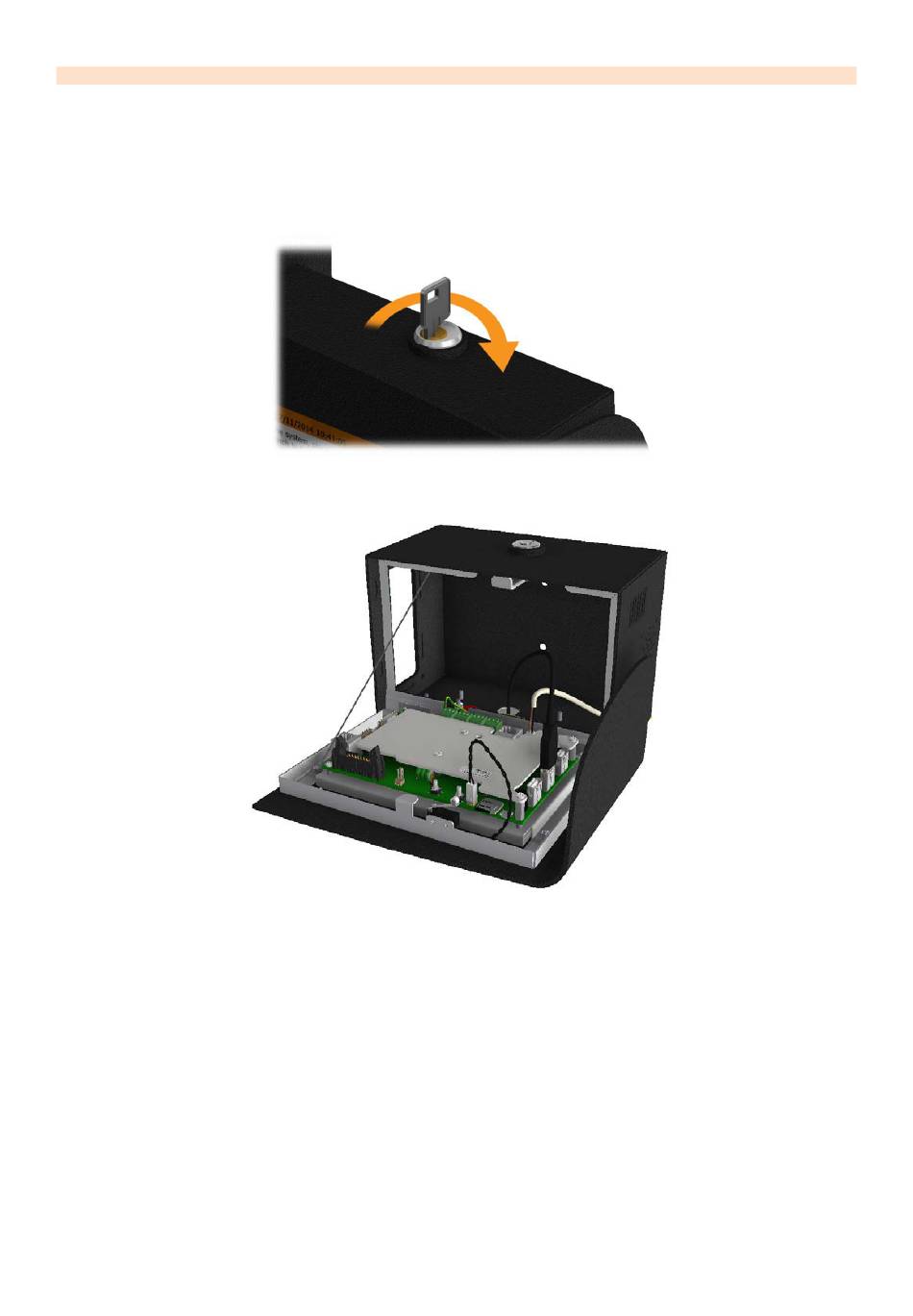

1. Öffnen Sie mit einem der Masterschlüssel das Steuergerät, indem Sie den Schlüssel um 90° im Uhrzeigersinn drehen.
2.
Das Bedienfeld kann nun nach vorne auf sein Haltekabel gelehnt werden.
3.
Die folgenden Kabel müssen abgeklemmt werden, bevor das Bedienfeld entfernt werden kann:
1.
Lautsprecherkabel
2.
USB-Kabel (falls vorhanden)
3.
Lesekabel (falls vorhanden)
4.
Erdungskabel
Die folgenden Bilder zeigen die Positionen der Kabel, die abgeklemmt werden müssen.
V2.4 03/08/18
Dieses Dokument ist beim Drucken unkontrolliert, es sei denn, es ist mit einem Überdruck
"KONTROLLIERTES DOKUMENT" versehen.
TD0068
Seite 16 von 40
