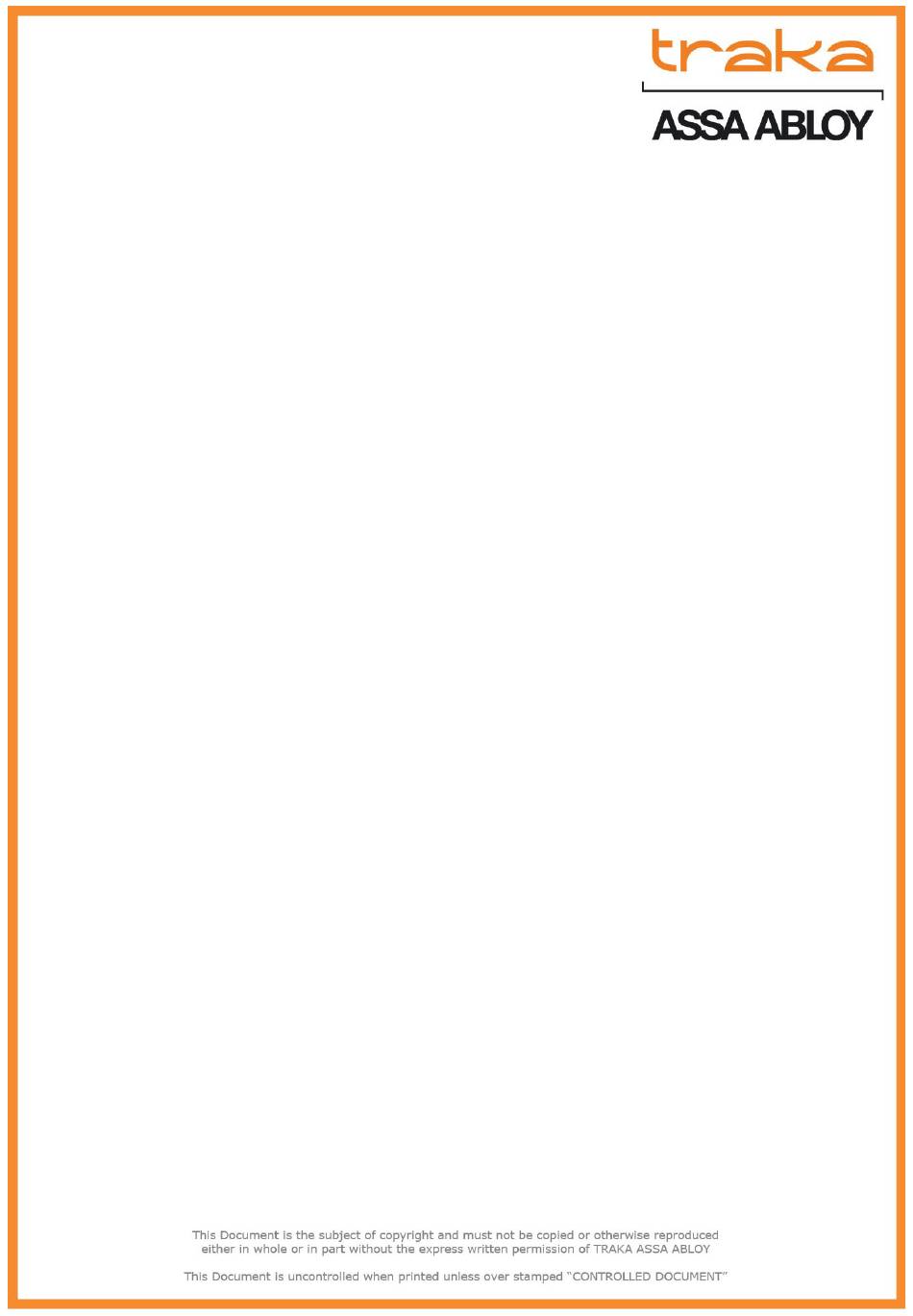

- Seite 1 TRAKA TOUCH L INSTALLATIONS ANLEITUNG TD0068 03/08/18 VERSION 2.4 Dieses Dokument ist urheberrechtlich geschützt und darf ohne die ausdrückliche schriftliche Genehmigung von TRAKA weder ganz noch teilweise kopiert oder anderweitig reproduziert werden.
-
Seite 2: Versionshistorie
VERSIONSHISTORIE Version Datum Beschreibung der Änderungen Genehmigt 05/07/14 Erste Version des Dokuments 07/07/14 Geänderter Wortlaut in Batterie & Diagrammschlüssel 28/01/15 Aktualisiert den Leiterplattentyp auf den neuen iMX28 hinzugefügt 12/05/15 Informationen zu Erweiterungssystemen und geändertem Dokumentenlayout hinzugefügt. 29/10/15 Neuschreiben, um dem aktuellen Installationsprozess zu 23/06/16 Mehr Details für Erweiterungssysteme - hinzugefügt Abschnitt "Entfernen... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis INHALT VERSIONSHISTORIE ............................2 INHALT ................................3 EINFÜHRUNG ............................6 PRODUKTDETAILS ............................ 6 ELEKTRISCHE LEISTUNG ........................6 UMWELTBEWERTUNG ........................6 KONFORMITÄTSSTUFE ........................6 SYSTEM & IFOB-DIAGRAMM ........................7 SYSTEM DIAGRAMM ......................... 7 IFOB ("INTELLIGENTER ANHÄNGER") & SCHLÜSSELBUND DIAGRAMM ..........8 ÜBERSICHT ERWEITERUNGSSYSTEME ..................... - Seite 4 10.4 ERSETZEN DER SICHERUNG IN EINEM ÜBERSPANNUNGSSCHUTZ GERÄT ........37 10.5 BACKUP-BATTERIE ..........................38 11. TECHNISCHE UNTERSTÜTZUNG ......................40 V2.4 03/08/18 TD0068 Seite 4 von 40 Dieses Dokument ist beim Drucken unkontrolliert, es sei denn, es ist mit einem Überdruck "KONTROLLIERTES DOKUMENT"...
- Seite 5 V2.4 03/08/18 TD0068 Seite 5 von 40 Dieses Dokument ist beim Drucken unkontrolliert, es sei denn, es ist mit einem Überdruck "KONTROLLIERTES DOKUMENT" versehen.
-
Seite 6: Einführung

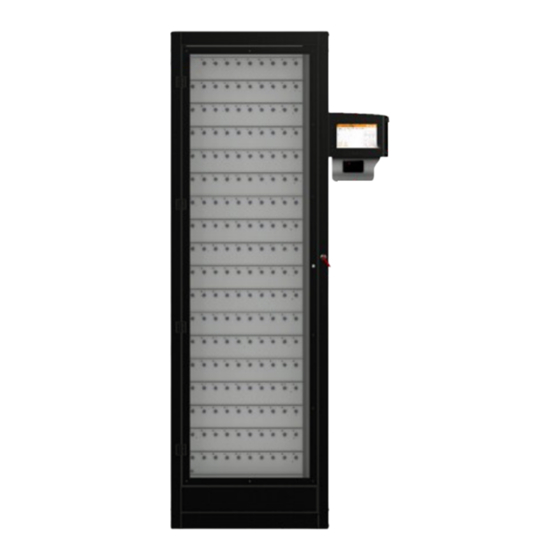

1. EINFÜHRUNG Dieses Benutzerhandbuch wurde erstellt, um bei der Installation eines Traka Touch L Systems und zusätzlichen Erweiterungen zu helfen. 2. PRODUKTDETAILS ELEKTRISCHE LEISTUNG Stromversorgung: Input: 100-240V AC, Ausgang: 15V DC Batterie-Backup: DC12v 7Ah Leistungsaufnahme: 35W max UMWELTBEWERTUNG Betriebstemperatur Umgebung, nur für den Innenbereich (-5°C bis +40°C bei 95% nicht kondensierender relativer Luftfeuchtigkeit) KONFORMITÄTSSTUFE... -
Seite 7: System & Ifob-Diagramm
3. SYSTEM & IFOB-DIAGRAMM SYSTEM DIAGRAMM 3.1.1.1 DIAGRAMMSCHLÜSSEL Rezeptor-Steckplatz Der Receptor Slot hält den iFob an seinem Platz. Pod Nockenschloss Im Lieferumfang Ihres Traka-Systems sind 2 Hauptschlüssel enthalten. Mit dem Masterschlüssel kann bei Wartung und Instandhaltung Zugang zur Systemelektronik erhalten werden. Wir bitten Sie, die Hauptschlüssel nicht im Traka-Schrank aufzubewahren. -
Seite 8: Ifob ("Intelligenter Anhänger") & Schlüsselbund Diagramm
IFOB ("INTELLIGENTER ANHÄNGER") & SCHLÜSSELBUND DIAGRAMM 3.2.1 IFOB-SCHLÜSSEL iFob Der iFob ist das Herzstück eines jeden Traka Key Management Systems. Es handelt sich um ein kugelförmiges Gerät aus vernickeltem Messing. Es enthält einen Mikrochip mit einer eindeutigen Identifikationsnummer, die es dem Traka-System ermöglicht, den/die angeschlossenen Schlüssel zu identifizieren. Identifizierungs-Tag Das Identifikationsschild zeigt die Nummer des Schranksteckplatzes an, zu dem der iFob gehört. -
Seite 9: Übersicht Erweiterungssysteme
4. ÜBERSICHT ERWEITERUNGSSYSTEME Wenn Ihr System keine Erweiterungsschränke hat, können Sie diesen Abschnitt überspringen. Zusätzliche "Erweiterungsschränke" werden neben dem Hauptsystem installiert. Bis zu drei zusätzliche Erweiterungen können für insgesamt vier Systeme hinzugefügt werden. HINWEIS: Jeder Erweiterungsschrank wird deutlich gekennzeichnet, um anzugeben, in welcher Reihenfolge er sich neben dem Hauptsystem befinden soll. - Seite 10 Primärer CAN-Bus - Durchkontaktierung verbindet sich mit der Traka Touch PCB (wenn sie sich im Hauptschrank befindet) oder der vorherige Schrank (wenn er sich in einem Erweiterungssystem befindet). Sekundäre CANbus - verbindet sich mit den Empfängerstreifen im lokalen Schrank. Schranktürmagnet und -schalter - verbindet sich mit dem Türschlossmechanismus im lokalen Schrank. Schrankadresse - (0=Aus, 1=Ein) 0000 = Schrank 1, 1000 = Schrank 2, 0100 = Schrank 3, 1100 = Schrank 4.
-
Seite 11: Bevor Du Anfängst
5. BEVOR DU ANFÄNGST MONTAGEHINWEISE & S I C H E R H E I T S T I P P S Traka-Systeme enthalten empfindliche elektronische Komponenten, die beschädigt werden können, wenn die Kontrollmaßnahmen gegen elektrostatische Entladung (ESD) nicht korrekt eingehalten werden. -
Seite 12: Was Du Haben Solltest
WAS DU HABEN SOLLTEST Sobald Sie Ihr Traka Touch System erhalten haben, überprüfen Sie bitte, ob Sie über folgendes verfügen..Traka Touch Traka Touch L 4x M5 x 15mm Ferritkern Gehäuse & 1x Pod Erweiterung(e Hauptschl (falls Innensechskant (Pod wird... -
Seite 13: Wandvorbereitung
Wand abschließen kann. Der gewählte Standort für den Hauptschrank sollte nicht weiter als 1 Meter vom Netzanschluss entfernt sein. HINWEIS: Alle Maße sind in mm angegeben. Standard Traka Touch L System V2.4 03/08/18 TD0068 Seite 13 von 40 Dieses Dokument ist beim Drucken unkontrolliert, es sei denn, es ist mit einem Überdruck... - Seite 14 Knockout Abmessungen HINWEIS: Das Traka Touch L-System ist sehr schwer (60+kg) und benötigt daher eine starke Wand zur Befestigung. Die Befestigungen sind nicht im Lieferumfang enthalten, daher ist es wichtig, dass sie bei der Auswahl der geeigneten Befestigungen stark genug sind, um das Traka-System zu halten und nicht aus der Wand herauszuziehen.
-
Seite 15: Installation Des Systems
6. INSTALLATION DES SYSTEMS Das Touch L-System muss wie in diesem Abschnitt beschrieben an der Wand befestigt werden, um das Risiko von Verletzungen oder Beschädigungen zu vermeiden. Es ist erforderlich, dass das System von zwei Personen installiert wird. Eine Person muss das System jederzeit halten und sicherstellen, dass es nicht herunterfällt, während die andere Person es für die Installation vorbereitet. -
Seite 16: Befestigung Der Pod Am Schrank
BEFESTIGUNG DER POD AM SCHRANK Wenn Sie Ihr Traka Touch L System erhalten, wird der Pod nicht am Schrank befestigt. Um den Pod zu befestigen, muss das Bedienfeld entfernt werden. Informationen zu den Formatierungsanforderungen finden Sie im Traka Document Template Style Guide. - Seite 17 Sobald alle relevanten Kabel abgeklemmt sind, kann das Bedienfeld durch Lösen der beiden Federscharniere entfernt werden. Legen Sie das Bedienfeld zur Seite. Diese wird zu einem späteren Zeitpunkt im Installationsprozess wieder eingebaut. Der Pod kann nun mit den mitgelieferten Kopfschrauben M5 x 15 an der Seite des Schrankes befestigt werden. V2.4 03/08/18 TD0068 Seite 17 von 40...
- Seite 18 Ein Erdungskabel, das mit dem Befestigungspunkt am Türschlossmechanismus verbunden ist, wird auf der Rückseite des Schrankes aufgewickelt. Führen Sie dieses Kabel durch den Ausschnitt und schließen Sie es an das Erdungskabel an, das am Boden des Pod befestigt ist. V2.4 03/08/18 TD0068 Seite 18 von 40 Dieses Dokument ist beim Drucken unkontrolliert, es sei denn, es ist mit einem Überdruck...
-
Seite 19: Verlegekabelung
VERLEGEKABELUNG Auf der Oberseite des Systems befinden sich zwei Knockouts. Diese werden verwendet, um das Netzkabel und das Netzwerkkabel (falls zutreffend) durch den Schrank zum Netzanschluss und zur Netzwerksteckdose zu führen. Mit einem großen Flachschraubendreher und einem Hammer eines oder beide dieser Löcher vorsichtig ausschlagen, je nach Ihren Anforderungen. - Seite 20 Befestigen Sie den mitgelieferten Ferritkern am Netzwerkkabel. Alle Kabel, die zwischen dem Schrank und dem Pod angeschlossen werden müssen, werden auf der Rückseite des Schrankes aufgewickelt. Bevor Sie den Schrank an die Wand stellen, müssen die folgenden Kabel durch den Ausschnitt Schrank Pod geführt...
-
Seite 21: Zugang Zu Den Befestigungslöchern
ZUGANG ZU DEN BEFESTIGUNGSLÖCHERN 1. Öffnen Sie die Schranktür mit einem der mitgelieferten Masterschlüssel manuell, indem Sie den Schlüssel im Uhrzeigersinn drehen. Lösen Sie mit einem 4 mm Inbusschlüssel oder einer T-Schiene die beiden M6 x 25 mm Inbusschrauben, um die Abdeckungen zu entfernen. -
Seite 22: Übersicht
Dadurch werden drei Befestigungspunkte an der Unterseite des Systems sichtbar. Lösen Sie mit einem 10 mm Nussspinner/Ratsche die beiden M6-Muttern, um die Blindblende und den Verstärker an der Oberseite des Systems zu entfernen. HINWEIS: Wenn der Schrank Teil eines Systems mit zusätzlichen Erweiterungen ist, befindet sich eine Schnittstellenplatine auf der Rückseite des 1U Verstärkers mit mehreren angeschlossenen Kabeln. -
Seite 23: Befestigung An Der Wand
BEFESTIGUNG AN DER WAND HINWEIS: Traka Systems kann schwer sein. Das Touch-System muss, wie in diesem Abschnitt beschrieben, an der Wand befestigt werden, um Verletzungs- und Beschädigungsrisiken zu vermeiden. Das System kann auch verlangen, dass zwei Personen es anheben. Suchen Sie die gewünschte Position an der Wand, an der das Touch-System und ggf. Erweiterungsschränke installiert werden sollen. - Seite 24 V2.4 03/08/18 TD0068 Seite 24 von 40 Dieses Dokument ist beim Drucken unkontrolliert, es sei denn, es ist mit einem Überdruck "KONTROLLIERTES DOKUMENT" versehen.
- Seite 25 HINWEIS: Wenn Sie ein bestehendes System erweitern, wurde das Türverriegelungskabel ursprünglich Control verbunden. Türschloss-Verlängerungskabel wurde Ihrem Verlängerungssystem mitgeliefert, um das originale Schlosskabel zu verlängern, damit es mit der Schnittstellenplatine verbunden werden kann. Trennen Sie das vorhandene Schlosskabel an den Verbindungssteckverbindern und schließen Sie das neue Schlossverlängerungskabel an.
-
Seite 26: Neue Montage Des Bedienfeldes
6.6.6 NEUE MONTAGE DES BEDIENFELDES Montieren Sie das Bedienfeld wieder, wie im Abschnitt "Befestigung des Pod am Schaltschrank" entfernt, indem Sie die Federscharniere in die entsprechenden Schlitze des Pod einrasten lassen. Schließen Sie die folgenden Kabel wie unten gezeigt an das Bedienfeld an. Erdungskabel Strom-, Batterie-, Tür- und Lesekabel (falls vorhanden) Lautsprecher-, Netzwerk- und USB-Kabel (falls vorhanden) - Seite 27 V2.4 03/08/18 TD0068 Seite 27 von 40 Dieses Dokument ist beim Drucken unkontrolliert, es sei denn, es ist mit einem Überdruck "KONTROLLIERTES DOKUMENT" versehen.
-
Seite 28: Anschließen Des Netzes Strom
7. ANSCHLIEßEN DES NETZES STROM WICHTIG: Die Installation von Traka-Produkten muss in Übereinstimmung mit den geltenden lokalen Elektroinstallationsvorschriften/Normen erfolgen. HINWEIS: In die Verkabelung der Gebäudeinstallation muss eine leicht zugängliche Netztrennvorrichtung integriert sein, die eine zweipolige Trennung ermöglicht. HINWEIS: Im Falle einer eingebauten Batterie sind zwei Stromquellen vorhanden. HINWEIS: Traka Touch-Produkte werden ohne Stecker geliefert und müssen in einen nicht geschalteten, abgesicherten Sporn mit einer 3A-Sicherung oder für die USA und Kanada, der über das mitgelieferte... - Seite 29 Gehen Sie wie folgt vor, um das Überspannungsschutzmodul zu installieren. Die Abdeckung des Überspannungsschutzmoduls wird mit Torxschrauben M4 gesichert. Entfernen Sie die Schrauben mit einem Torx-Treiber T25 und entfernen Sie die Abdeckung. An die Abdeckung ist ein Erdungskabel angeschlossen, das auch abgeklemmt werden kann. HINWEIS: Stellen Sie sicher, dass das Modul nicht an die Steckdose angeschlossen ist, bevor Sie die Abdeckung entfernen.
- Seite 30 Führen Sie das Netzkabel vom Traka-Netzteil durch die Kabelverschraubung und schließen Sie die spannungsführenden (L), erdungsführenden (E) und neutralen (N) Adern wie beschriftet an die Klemmleiste an und ziehen Sie die Kabelverschraubung fest. Setzen Sie die Abdeckung wieder ein. Schließen Sie den Stecker an die Steckdose an V2.4 03/08/18 TD0068 Seite 30 von 40...
- Seite 31 V2.4 03/08/18 TD0068 Seite 31 von 40 Dieses Dokument ist beim Drucken unkontrolliert, es sei denn, es ist mit einem Überdruck "KONTROLLIERTES DOKUMENT" versehen.
-
Seite 32: Einschalten Des Systems
8. EINSCHALTEN DES SYSTEMS Das System wird automatisch hochgefahren, wenn das Netz angeschlossen ist. Wenn Sie das System jedoch nur mit einer Backup-Batterie betreiben oder das System bei noch angeschlossenem Netz ausgeschaltet wurde, können Sie das System wie folgt einschalten. Während das Pod geöffnet ist, sehen Sie zwei weiße Tasten an der Oberseite der Leiterplatte. -
Seite 33: Produktabschaltung
9. PRODUKTABSCHALTUNG NETZABSCHALTUNG Um das System vollständig vom Netz zu trennen, führen Sie die folgenden Schritte aus: Wenn das Produkt an einen nicht geschalteten, abgesicherten Sporn angeschlossen ist, entfernen Sie die • Sicherung vom Sporn. Wenn das Produkt mit einem Stecker verbunden und an eine Steckdose angeschlossen ist, ziehen Sie den •... -
Seite 34: Wartung
10. WARTUNG Dieser Abschnitt führt Sie durch bestimmte Prozesse, die bei der Wartung des Systems nützlich sein können, oder wenn ein Bereich einer allgemeinen Wartung bedarf. Wenn Sie sich zu irgendeinem Zeitpunkt nicht sicher sind, wenden Sie sich bitte an den technischen Support von Traka. 10.1 AUSSCHALTEN DES SYSTEMS Die direkte Trennung des Systems vom Stromnetz kann zu Datenverlust führen und sollte nur im Notfall durchgeführt werden. -
Seite 35: Manuelles Öffnen Der Tür
10.2 MANUELLES ÖFFNEN DER TÜR Öffnen Sie die Schranktür mit einem der mitgelieferten Masterschlüssel manuell, indem Sie den Schlüssel im Uhrzeigersinn drehen. V2.4 03/08/18 TD0068 Seite 35 von 40 Dieses Dokument ist beim Drucken unkontrolliert, es sei denn, es ist mit einem Überdruck "KONTROLLIERTES DOKUMENT"... -
Seite 36: Position Der Seriennummer/Kennzeichnungsschilder
10.3 POSITION DER SERIENNUMMER/KENNZEICHNUNGSSCHILDER Das Traka Touch Seriennummern-/Bewertungsschild finden Sie an der folgenden Stelle: Stecken Sie den Masterschlüssel in das Nockenschloss am Control Pod und drehen Sie den Schlüssel um 90° im Uhrzeigersinn. Das Bedienfeld lehnt sich nun bei 90° nach vorne. Die Seriennummer des Typenschildes befindet sich auf der Rückseite des Touch System Pod. -
Seite 37: Ersetzen Der Sicherung In Einem Überspannungsschutz Gerät
10.4 ERSETZEN DER SICHERUNG IN EINEM ÜBERSPANNUNGSSCHUTZ GERÄT HINWEIS: Dieser Abschnitt gilt nur für Systeme, die in den USA und Kanada installiert sind. Jedes Überspannungsschutzgerät ist mit einer trägen 3A-Sicherung ausgestattet. Die Spezifikation der Sicherung lautet: • 3A 125V 6.3x32mm Langsamer Schlag Wenn aus irgendeinem Grund die Sicherung ausgetauscht werden muss, gehen Sie wie folgt vor. - Seite 38 10.5 BACKUP-BATTERIE 10.5.1 BATTERIEPOSITION Traka bietet eine Backup-Batterie, die bereits mit jedem Touch-System in Großbritannien verbunden ist. Wenn Sie den Akku aus irgendeinem Grund selbst anschließen/trennen müssen, folgen Sie bitte diesem Abschnitt und beziehen Sie sich dann auf die untenstehenden Anschlussdetails. Öffnen Sie die Schranktür mit einem der mitgelieferten Masterschlüssel manuell, indem Sie den Schlüssel im Uhrzeigersinn drehen.
-
Seite 39: Details Zum Batterieanschluss
10.5.2 DETAILS ZUM BATTERIEANSCHLUSS Der Akku im Inneren des Traka Touch ist bereits beim Empfang des Systems mit dem Batteriekabel verbunden. Wenn Sie jedoch eine Batterie oder das Kabel austauschen müssen, schließen Sie es bitte mit den untenstehenden Informationen wieder an. Wenn Sie sich nicht sicher sind, wenden Sie sich bitte an den technischen Support von Traka unter Verwendung der Details am Ende dieses Dokuments. -
Seite 40: Technische Unterstützung
11. TECHNISCHE UNTERSTÜTZUNG Wenn Sie Traka/Distributor für technischen Support kontaktieren möchten, verwenden Sie bitte die untenstehenden Kontaktinformationen. Telefon: +49 2633 200334 E-Mail: support@traka.de V2.4 03/08/18 TD0068 Seite 40 von 40 Dieses Dokument ist beim Drucken unkontrolliert, es sei denn, es ist mit einem Überdruck "KONTROLLIERTES DOKUMENT"...
