HINWEIS:
Wenn Sie ein bestehendes System erweitern, wurde das Türverriegelungskabel ursprünglich
mit
dem
Control
Verlängerungssystem mitgeliefert, um das originale Schlosskabel zu verlängern, damit es mit der
Schnittstellenplatine verbunden werden kann.

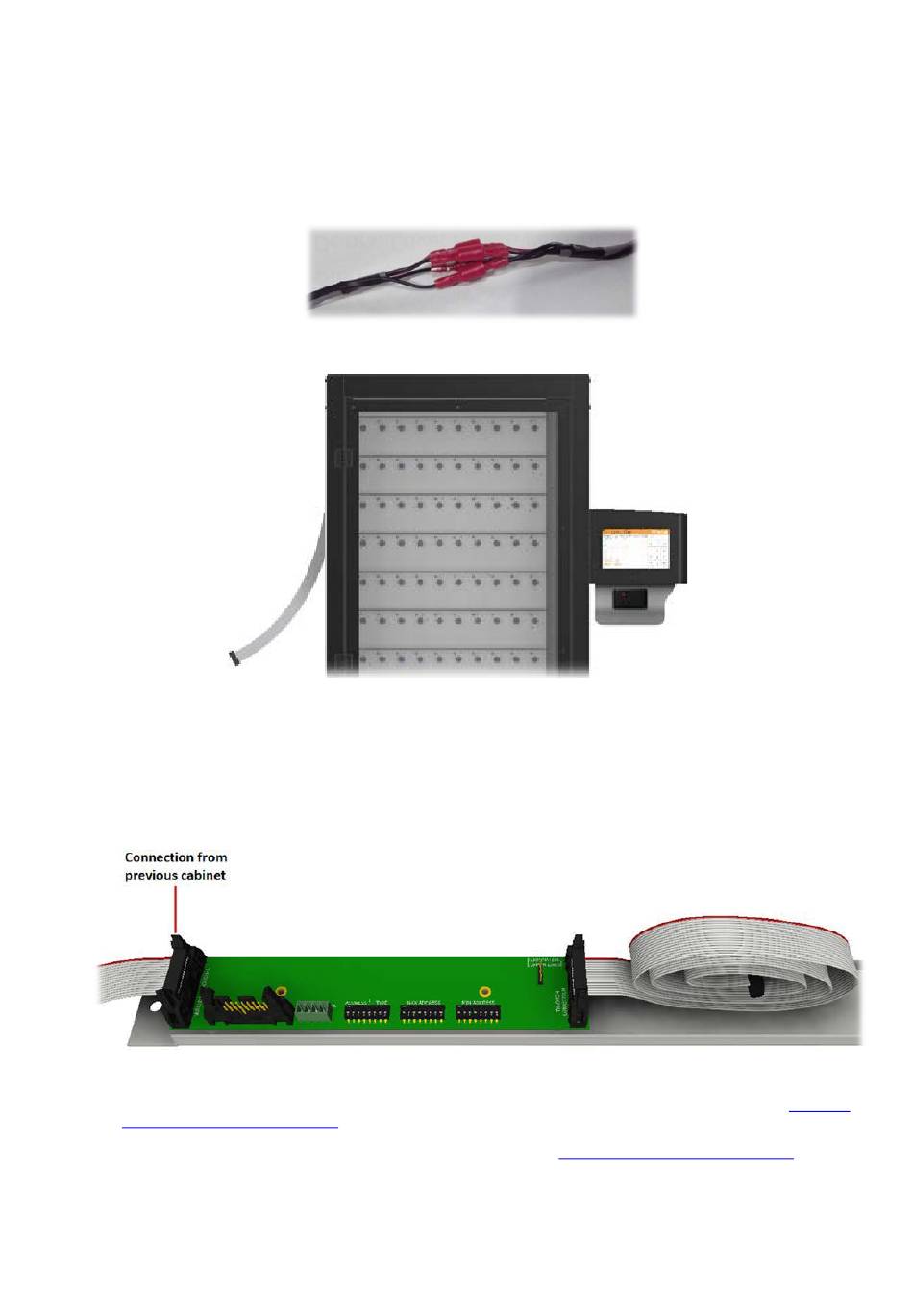

Trennen Sie das vorhandene Schlosskabel an den Verbindungssteckverbindern und schließen Sie das neue
Schlossverlängerungskabel an. Verbinden Sie das rote und schwarze 2-adrige Schaltkabel mit dem roten
und schwarzen des vorhandenen Schaltkabels und verbinden Sie dann die restlichen 2 schwarzen Adern.
5.
Führen Sie das abgewickelte Empfängerkabel durch den Ausschnitt links im Schrank. Das Kabel wird später
an die Schnittstellenplatine des nächsten Schrankes angeschlossen.
6.
Befestigen Sie das System mit geeigneten Befestigungsmitteln an der Wand.
7.
Wenn Sie Erweiterungsschränke haben, befestigen Sie diese weiterhin mit der gleichen Methode an der Wand.
Stellen Sie sicher, dass das Empfängerkabel, das Sie durch den Ausschnitt im vorherigen Schrank geführt
haben, dann durch den Ausschnitt auf der rechten Seite des nächsten Schrankes geführt wird.
8.
Bei Erweiterungsschränken verbinden Sie das Empfängerkabel mit dem richtigen Stecker auf der
Schnittstellenplatine des nächsten Schrankes, wie unten gezeigt.
9.
Informationen zur Konfiguration der DIP-Schalteradressen und Jumper Links finden Sie im Abschnitt
der Erweiterungssysteme weiter
10. Montieren Sie die Bodenplatte und die Blenden, wie im Abschnitt
V2.4 03/08/18
Dieses Dokument ist beim Drucken unkontrolliert, es sei denn, es ist mit einem Überdruck
"KONTROLLIERTES DOKUMENT" versehen.
Pod
verbunden.
Ein
oben in diesem Dokument.
Türschloss-Verlängerungskabel
"Zugang zu den
TD0068
wurde
mit
Ihrem
Übersicht
Befestigungslöchern" entfernt.
Seite 25 von 40
