3.5

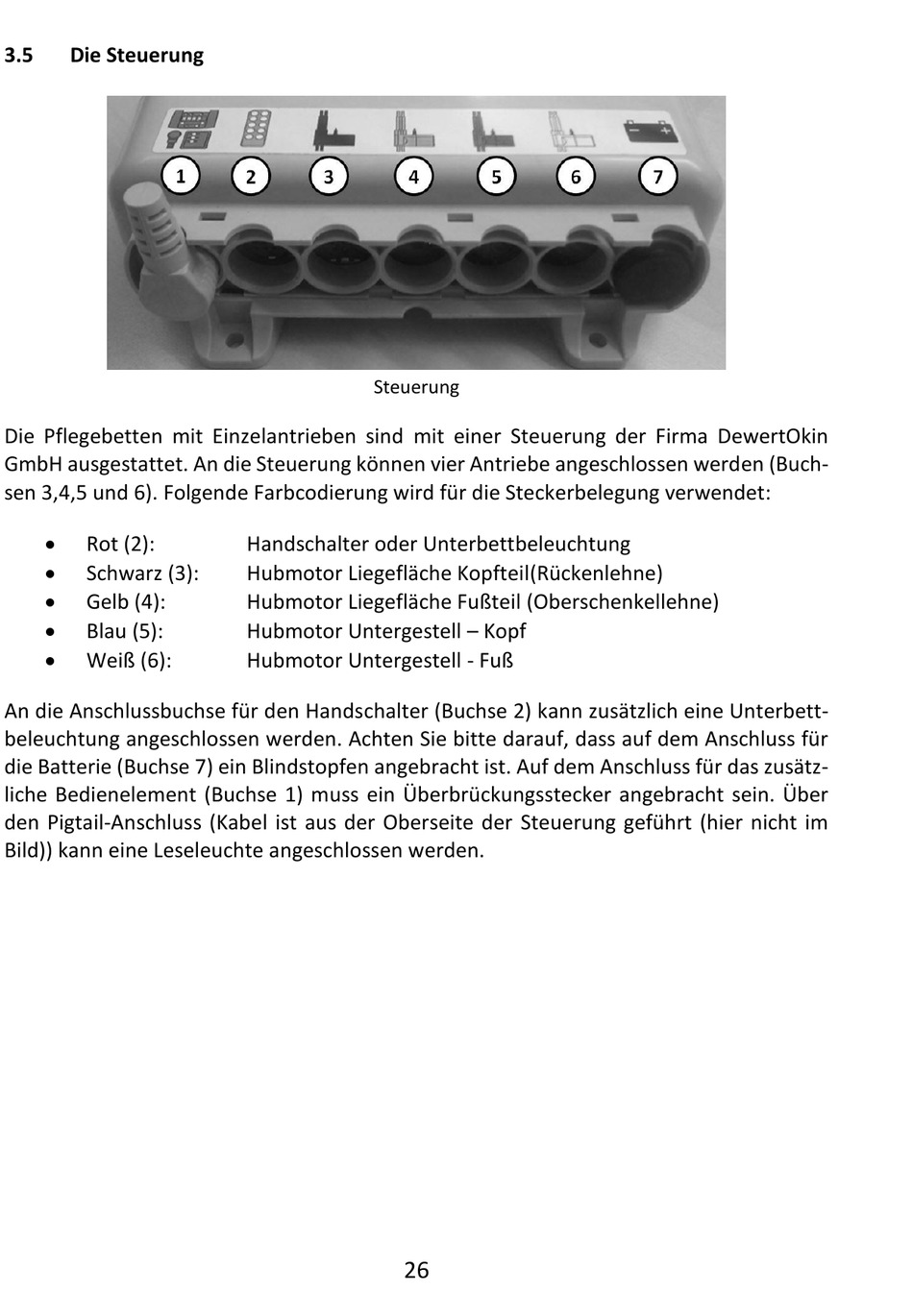

Die Steuerung
Die Pflegebetten mit Einzelantrieben sind mit einer Steuerung der Firma DewertOkin
GmbH ausgestattet. An die Steuerung können vier Antriebe angeschlossen werden (Buch-
sen 3,4,5 und 6). Folgende Farbcodierung wird für die Steckerbelegung verwendet:
Rot (2):
Schwarz (3):
Gelb (4):
Blau (5):
Weiß (6):
An die Anschlussbuchse für den Handschalter (Buchse 2) kann zusätzlich eine Unterbett-
beleuchtung angeschlossen werden. Achten Sie bitte darauf, dass auf dem Anschluss für
die Batterie (Buchse 7) ein Blindstopfen angebracht ist. Auf dem Anschluss für das zusätz-
liche Bedienelement (Buchse 1) muss ein Überbrückungsstecker angebracht sein. Über
den Pigtail-Anschluss (Kabel ist aus der Oberseite der Steuerung geführt (hier nicht im
Bild)) kann eine Leseleuchte angeschlossen werden.
Steuerung
Handschalter oder Unterbettbeleuchtung
Hubmotor Liegefläche Kopfteil(Rückenlehne)
Hubmotor Liegefläche Fußteil (Oberschenkellehne)
Hubmotor Untergestell – Kopf
Hubmotor Untergestell - Fuß
26
