Typ ME44
Installation
→ Vor der Montage die Abdeckung mit einem Schraubendreher entfernen.
ACHTUNG!
Zum Schutz vor Beschädigung, die unbenutzte Erweiterungsbuchse mit der Abdeckung verschließen.
7.2

I/O-Modul Typ ME44 auf Backplane montieren

Feldbus-
Gateway
I/O-Modul

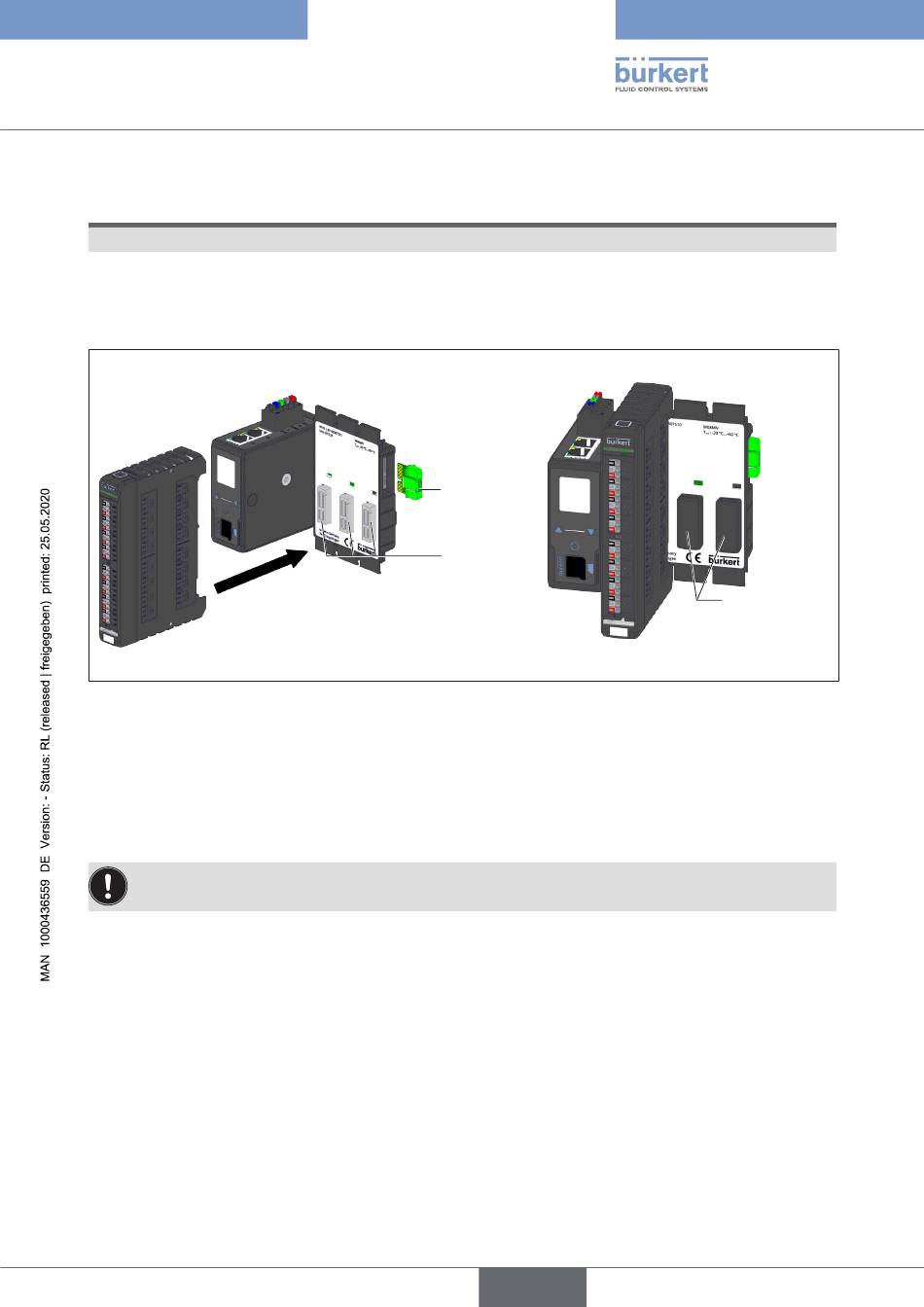

Bild 6: I/O-Modul Typ ME44 auf Backplane montieren
→ Evtl. vorhandene Abdeckungen von der Backplane entfernen.
→ I/O-Modul zum Modulsteckplatz der Backplane ausrichten.
→ I/O-Modul auf die Backplane drücken, bis es einrastet.
Das I/O-Modul ist nun an die Versorgungsspannung angeschlossen.
Versorgungsspannung mit ausreichender Leistung verwenden.
Backplane
Abschluss-
widerstand
Modulsteck-
plätze
(3 Stück)
Montiertes System
deutsch
Modulsteck-
plätze mit
Abdeckungen
17
