Zulässige Axialkräfte nicht überschreiten
Wenn sich die Motorwelle nicht einfach einführen lässt, müssen
Sie die Schraube der Klemmnabe weiter lösen.
Bei bestimmten Motorwellendurchmessern muss zusätzlich eine
geschlitzte Distanzhülse eingebaut werden. Wenn eine Nut auf
der Motorwelle vorhanden ist, muss diese mit dem Schlitz der Di-
stanzhülse in Flucht liegen.

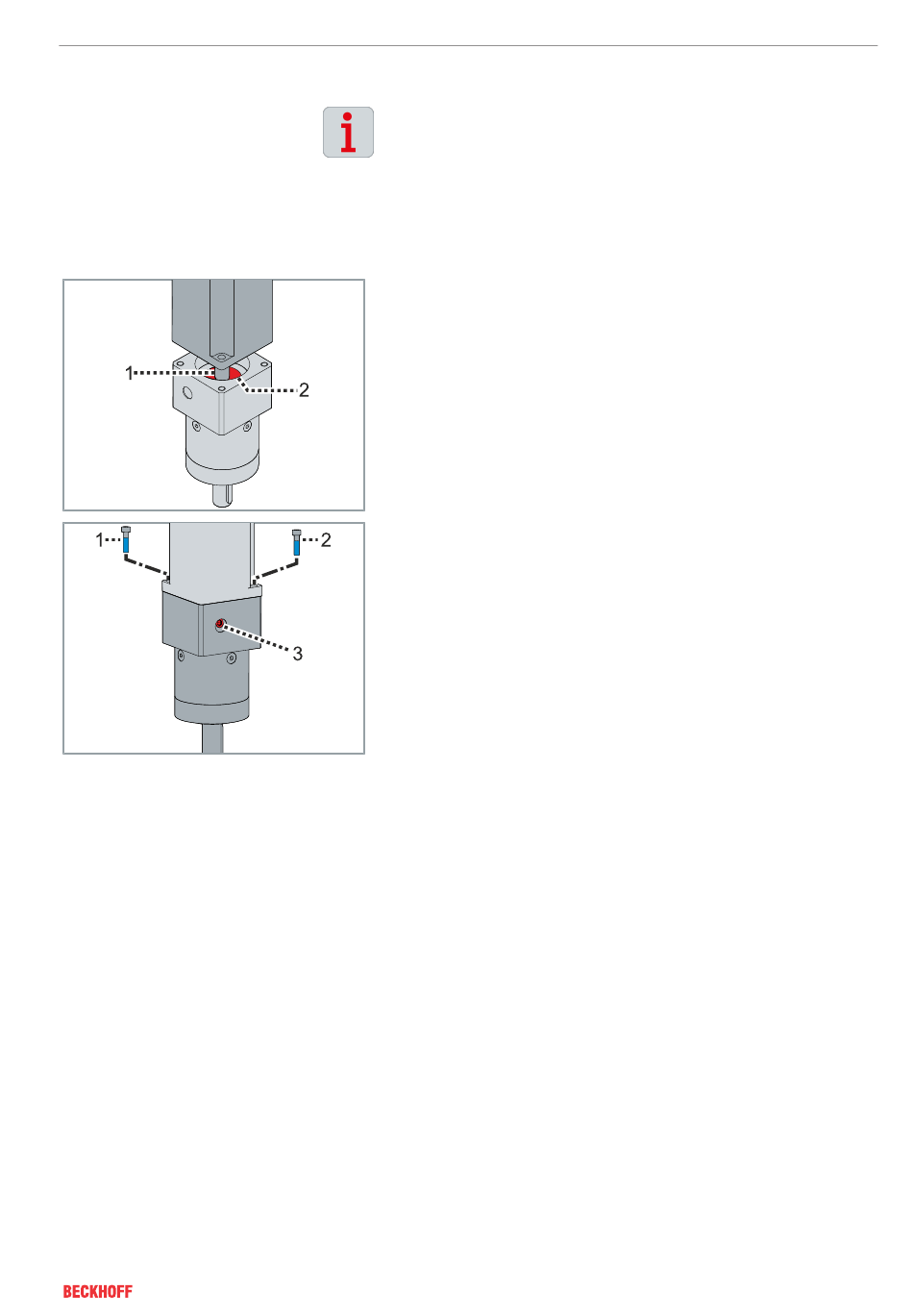

► Motorwelle [1] in die Klemmnabe [2] einführen
► Darauf achten, dass kein Spalt zwischen Motor und Adapterplat-
te entsteht
Dieses Beispiel zeigt eine kleine Motor-Baugröße mit zwei Befesti-
gungspunkten im Flansch, sodass Sie zwei Schrauben benötigen.
Bei anderen Motor-Baugrößen mit vier Befestigungspunkten im
Flansch verwenden Sie vier Schrauben zum Befestigen.
► Schrauben [1] und [2] mit Schraubensicherung einstreichen
► Schrauben [1] und [2] einsetzen und gleichmäßig mit 90 % der
Schraubenstreckgrenze festdrehen. Benutzen Sie Schrauben
der Festigkeitsklasse 8.8.
► Schraube [3] festdrehen. Kapitel „Klemmnabe", [Seite 77] beach-
ten.
► Stopfen wieder in die Adapterplatte einsetzen
