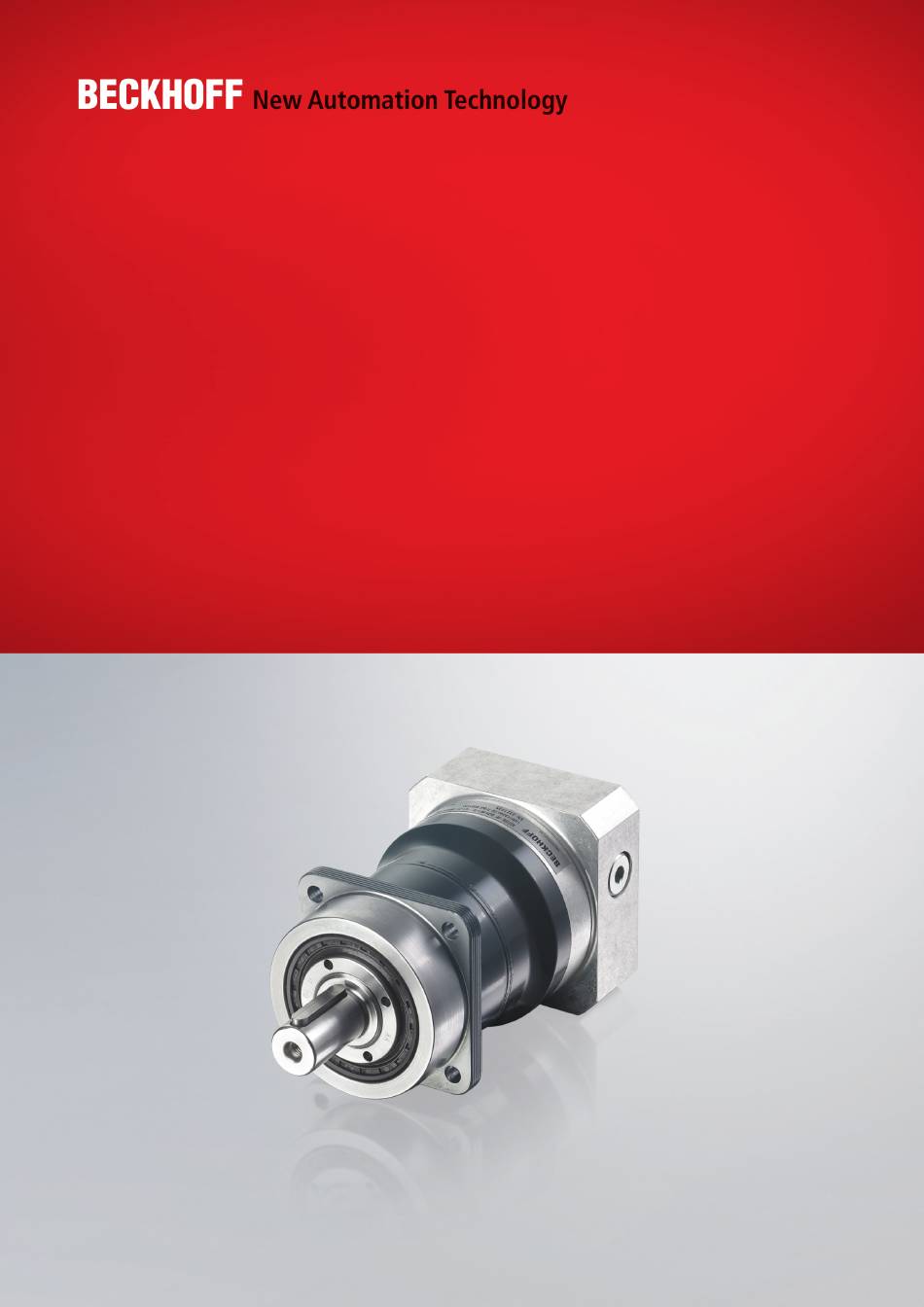

- Seite 1 Original-Betriebsanleitung | DE AG2300 Planetengetriebe 25.06.2020 | Version 2.0...
-
Seite 3: Inhaltsverzeichnis
Disclaimer ................................. 5 Ausgabestände .............................. 7 Dokumentationsumfang ............................ 7 Personalqualifikation............................ 8 Sicherheit und Einweisung.......................... 10 Symbolerklärung ............................. 10 Beckhoff Services ............................ 12 Zu Ihrer Sicherheit ............................. 13 Allgemeine Sicherheitshinweise ........................ 13 Produktübersicht ............................... 15 Standardgetriebe ............................ 15 Typenschild.............................. 16 Typenschlüssel ............................... 17 Produktmerkmale............................ - Seite 4 Wartung und Reinigung ............................ 78 Reinigungsstoffe ............................. 78 Intervalle ................................. 80 Störungsbeseitigung ............................ 81 Außerbetriebnahme ............................ 82 Demontage .............................. 82 Entsorgung.............................. 83 Richtlinien und Normen ............................ 84 EU-Konformität ............................... 84 RoHS ................................ 84 Index ................................... 85 ─── AG2300 Version: 2.0...
-
Seite 5: Dokumentationshinweise
Dokumentationshinweise Disclaimer Beckhoff Produkte werden fortlaufend weiterentwickelt. Wir behalten uns vor, die Betriebsanleitung jederzeit und ohne Ankündigung zu überarbeiten. Aus den Angaben, Abbildungen und Beschreibungen in dieser Betriebsanleitung können keine Ansprüche auf Änderung bereits gelieferter Produkte geltend gemacht werden. Marken Beckhoff®, TwinCAT®, EtherCAT®, EtherCAT G®, EtherCAT... - Seite 6 • Nichtbestimmungsgemäße Verwendung • Einsatz von nicht ausgebildetem Fachpersonal • Verwendung nicht zugelassener Ersatzteile Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland 1.1.4 Die Weitergabe sowie Vervielfältigung dieses Dokuments, Verwer- tung und Mitteilung seines Inhalts sind verboten, soweit nicht aus- drücklich gestattet.
-
Seite 7: Ausgabestände
Produkteigenschaften Gültig sind immer die Produkteigenschaften, die in der aktuellen Be- triebsanleitung angegeben sind. Weitere Informationen, die auf den Produktseiten der Beckhoff Homepage, in E-Mails oder sonstigen Publikationen angegeben werden, sind nicht maßgeblich. Dokumentationsumfang Neben dieser Betriebsanleitung sind folgende Dokumente Bestand-... -
Seite 8: Personalqualifikation
Ausgebildetes Fachpersonal Ausgebildetes Fachpersonal verfügt über eine spezifische fachliche Ausbildung, Kenntnisse und Erfahrungen. Ausgebildetes Fachper- sonal kann: • Relevante Normen und Richtlinien anwenden • Übertragene Aufgaben beurteilen • Mögliche Gefahren erkennen • Arbeitsplätze vorbereiten und einrichten ─── AG2300 Version: 2.0... - Seite 9 • Das Arbeitsumfeld beurteilen • Arbeiten selbständig optimieren und ausführen Kundendienst und Service Kundendienst-Personal und Service-Personal sind von der Firma Beckhoff oder dem Maschinenbauer für die Arbeiten an der Maschi- ne oder Anlage nachweislich geschult und autorisiert. Version: 2.0 AG2300...
-
Seite 10: Sicherheit Und Einweisung
1.6.1 GEFAHR Bei Nichtbeachtung sind schwere Verletzungen oder tödliche Verletzungen die Folge. WARNUNG Bei Nichtbeachtung können schwere Verletzungen oder tödliche Verletzungen die Folge sein. VORSICHT Bei Nichtbeachtung können leichte oder mittelschwere Verletzun- gen die Folge sein. ─── AG2300 Version: 2.0... - Seite 11 Wenn Sie den QR-Code auf Papier nicht auslesen können, sorgen Sie für ausreichende Lichtverhältnisse und verringern Sie den Ab- stand zwischen dem Auslesegerät und dem Papier. Nutzen Sie bei Dokumentation auf einem Bildschirm die Zoom-Funktion, um den QR-Code zu vergrößern und den Abstand zu verringern. Version: 2.0 AG2300 ───...
-
Seite 12: Beckhoff Services
Kunden vor Ort statt. Hotline: +49(0)5246/963-5000 Fax: +49(0)5246/963-95000 E-Mail: training@beckhoff.com Web: www.beckhoff.de/training Service Das Beckhoff Service-Center unterstützt Sie rund um den After-Sa- les-Service wie Vor-Ort-Service, Reparaturservice oder Ersatzteil- 1.7.3 service. Hotline: +49(0)5246/963-460 Fax: +49(0)5246/963-479 E-Mail: service@beckhoff.com Web: www.beckhoff.de/service... -
Seite 13: Zu Ihrer Sicherheit
Berühren Sie elektrische Bauteile oder Baugruppen nur dann, wenn Sie ESD-Schutzkleidung tragen. Bewegen Sie sich nur auf leitfähi- gem Fußboden. Nur Original-Verpackung bei Weiterverarbeitung nutzen Verwenden Sie beim Versenden, Transportieren, Lagern und Verpa- cken die Original-Verpackung oder leitfähige Materialien. Version: 2.0 AG2300 ───... - Seite 14 Schaltschrank gegen Wiedereinschalten. Beachten Sie das Kapitel: Außerbetriebnahme Kein direkter Hautkontakt mit Lösungsmitteln oder Schmier- stoffen Bei unsachgemäßem Gebrauch können die verwendeten Lösungs- mittel oder Schmierstoffe zu Hautirritationen führen. Vermeiden Sie daher den direkten Hautkontakt. ─── AG2300 Version: 2.0...
-
Seite 15: Produktübersicht
Produktübersicht Standardgetriebe Positionsnummer Erläuterung Getriebegehäuse Bohrungen für den Getriebeanbau Verschlussschraube, Montagebohrung Adapterplatte Bohrungen für den Motoranbau Passfeder [+] Abtriebswelle mit Zentrierbohrung Bohrungen für den Motoranbau Klemmschraube Bohrungen für den Getriebeanbau Klemmnabe Version: 2.0 AG2300 ───... -
Seite 16: Typenschild
Produktübersicht Typenschild Positionsnummer Erläuterung Seriennummer Schmierung Getriebe-Typ Herstelldatum Übersetzung Kombinierter Motor DataMatrix-Code mit Beckhoff BTN Herstellerland ─── AG2300 Version: 2.0... -
Seite 17: Typenschlüssel
Produktübersicht Typenschlüssel AG2300-+SP075S-MF1-3-1C1-AM803x Erläuterung AG2300 Getriebeserie AG2300 = Planetengetriebe SP Getriebetyp SP = Standard Baugröße Schmierung S = Standard Getriebevariante M = Motoranbaugetriebe Getriebeausführung F = Standard C = Highspeed Stufenzahl 1 = Einstufig 2 = Zweistufig Übersetzung Siehe Dokumentation... -
Seite 18: Produktmerkmale
Motortypen anpassen. Die Lagerung der Abtriebswelle ist auf ho- he Kippmomente und hohe Axialkräfte ausgelegt. Wartungsfreie Kugellager Durch die Fertigung nach ISO 9001 weisen die Getriebe einen ho- hen Qualitätsstandard auf. Die Kugellager sind für die Lebensdauer geschmiert und wartungsfrei. ─── AG2300 Version: 2.0... -
Seite 19: Bestelloptionen
Bestelloptionen werden über den Typenschlüssel definiert und müs- sen gesondert bestellt werden. Die aufgeführten Komponenten kön- nen nicht nachträglich eingebaut werden. Highspeed-Variante Neben der Standard-Variante „MF“ ist das AG2300 Planetengetrie- be als Highspeed-Variante erhältlich. Diese Variante ist besonders 3.5.1 für Applikationen mit hohen Geschwindigkeiten im Dauerbetrieb ausgelegt und im Typenschlüssel über „MC“... -
Seite 20: Bestimmungsgemäße Verwendung
überschreitet, gilt als nicht bestimmungsgemäß und ist somit 3.6.1 Verwendung verboten. Die Planetengetriebe der Baureihe AG2300 sind nicht für den Ein- satz in folgenden Bereichen geeignet: • ATEX-Zonen ohne passendes Gehäuse • Bereiche mit aggressiver Umgebung, zum Beispiel aggressive Gase oder Chemikalien ───... -
Seite 21: Technische Daten
Das Massenträgheitsmoment ist ein Maß für das Bestreben eines Körpers, seinen Bewegungszustand in Ruhe oder Bewegung, beizu- behalten. Laufgeräusch Q [db/A] Übersetzung und Drehzahl beeinflussen die Laufgeräusche. Generell gilt: • Höhere Drehzahl = höheres Laufgeräusch • Höhere Übersetzung = niedrigeres Laufgeräusch Version: 2.0 AG2300 ───... - Seite 22 Randbedingungen kann sich dieser Wert reduzieren. NOT-AUS-Moment T [Nm] 2Stop Das NOT-AUS-Moment ist das maximal zulässige Moment am Ge- triebeabtrieb. Es darf höchstens 1000-mal während der Getriebele- bensdauer erreicht und niemals überschritten werden. ─── AG2300 Version: 2.0...
-
Seite 23: Angaben Für Betrieb Und Umgebung
Beispiel zu einer Vereisung der Dichtung führen und das Getriebe beschädigen. Beckhoff Produkte sind für den Betrieb unter bestimmten Anforde- rungen an die Umgebung ausgelegt, die je nach Produkt variieren. Halten Sie die folgenden Angaben für Betrieb und Umgebung zwin- gend ein, um die optimale Lebenszeit der Produkte zu erreichen. -
Seite 24: Sp060 Mf
Maximale Querkraft F 2800 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 25 Maximale Querkraft F 2800 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
-
Seite 26: Maßzeichnung
[Motor abhängig] Mindestens 137,6 Mindestens 142 Mindestens 154 y [Minimale und maximale zulässige Maximal 33 Maximal 38 Maximal 45 Wellenlänge] Mindestens 14 Mindestens 17 Mindestens 23 z [Motor abhängig] Mindestens 23,6 Mindestens 28 Mindestens 33 ─── AG2300 Version: 2.0... - Seite 27 [Motorwelle prüfen] w [Motor abhängig] Mindestens 108 Mindestens 116 x [Motor abhängig] Mindestens 156 Mindestens 164 y [Minimale und maximale zulässige Maximal 32 Maximal 38 Wellenlänge] Mindestens 14 Mindestens 17 z [Motor abhängig] Mindestens 23 Mindestens 18 Version: 2.0 AG2300 ───...
-
Seite 28: Sp075 Mf
Maximale Querkraft F 4200 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 29 Maximale Querkraft F 4200 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
-
Seite 30: Sp075 Mc
Maximale Querkraft F 4200 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 31 Maximale Querkraft F 4200 2QMax Bezogen auf Wellenmitte am Ab- trieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
- Seite 32 [Motor abhängig] Mindestens 163,8 Mindestens 167,5 Mindestens 185,5 y [Minimale und maximale zulässige Maximal 42 Maximal 45 Maximal 58 Wellenlänge] Mindestens 18 Mindestens 18 Mindestens 23 z [Motor abhängig] Mindestens 29,3 Mindestens 33 Mindestens 40 ─── AG2300 Version: 2.0...
- Seite 33 [Motor abhängig] Mindestens 175 Mindestens 179,4 Mindestens 192 y [Minimale und maximale zulässige Maximal 33 Maximal 38 Maximal 45 Wellenlänge] Mindestens 14 Mindestens 17 Mindestens 23 z [Motor abhängig] Mindestens 23,6 Mindestens 28 Mindestens 33 Version: 2.0 AG2300 ───...
-
Seite 34: Sp100 Mf
Maximale Querkraft F 6600 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 35 Maximale Querkraft F 6600 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
-
Seite 36: Sp100 Mc
Maximale Querkraft F 6600 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 37 Maximale Querkraft F 6600 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
- Seite 38 [Motor abhängig] Mindestens 210 Mindestens 217 Mindestens 244 y [Minimale und maximale zulässige Maximal 50 Maximal 58 Maximal 80 Wellenlänge] Mindestens 23 Mindestens 23 Mindestens 35 z [Motor abhängig] Mindestens 33 Mindestens 40 Mindestens 50 ─── AG2300 Version: 2.0...
- Seite 39 [Motor abhängig] Mindestens 230 Mindestens 234 Mindestens 252 y [Minimale und maximale zulässige Maximal 42 Maximal 45 Maximal 58 Wellenlänge] Mindestens 18 Mindestens 23 Mindestens 23 z [Motor abhängig] Mindestens 29,3 Mindestens 33 Mindestens 40 Version: 2.0 AG2300 ───...
-
Seite 40: Sp140 Mf
Maximale Querkraft F 9900 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 41 Maximale Querkraft F 9900 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
-
Seite 42: Sp140 Mc
Maximale Querkraft F 9900 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 43 Maximale Querkraft F 9900 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
- Seite 44 [Motor abhängig] Mindestens 274,3 Mindestens 283,3 Mindestens 305 y [Minimale und maximale zulässige Maximal 72 Maximal 80 Maximal 82 Wellenlänge] Mindestens 28 Mindestens 35 Mindestens 36 z [Motor abhängig] Mindestens 41 Mindestens 50 Mindestens 57 ─── AG2300 Version: 2.0...
- Seite 45 [Motor abhängig] Mindestens 298,3 Mindestens 305,3 Mindestens 332 y [Minimale und maximale zulässige Maximal 50 Maximal 58 Maximal 80 Wellenlänge] Mindestens 23 Mindestens 23 Mindestens 35 z [Motor abhängig] Mindestens 33 Mindestens 40 Mindestens 50 Version: 2.0 AG2300 ───...
-
Seite 46: Sp180 Mf
Maximale Querkraft F 15400 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 1600 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 47 Maximale Querkraft F 15400 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 1600 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
-
Seite 48: Sp180 Mc
Maximale Querkraft F 15400 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 1600 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 49 Maximale Querkraft F 15400 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 1600 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
- Seite 50 Mindestens 198 Mindestens 209 x [Motor abhängig] Mindestens 310 Mindestens 321 y [Minimale und maximale zulässige Maximal 78 Maximal 82 Maximal 82 Wellenlänge] Mindestens 35 Mindestens 36 Mindestens 40 z [Motor abhängig] Mindestens 46 Mindestens 57 ─── AG2300 Version: 2.0...
- Seite 51 [Motor abhängig] Mindestens 346 Mindestens 355 Mindestens 376 y [Minimale und maximale zulässige Maximal 72 Maximal 80 Maximal 82 Wellenlänge] Mindestens 28 Mindestens 35 Mindestens 36 z [Motor abhängig] Mindestens 41 Mindestens 50 Mindestens 57 Version: 2.0 AG2300 ───...
-
Seite 52: Sp210 Mf
Maximale Querkraft F 21000 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 3100 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 53 Maximale Querkraft F 21000 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 3100 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
-
Seite 54: Sp210 Mc
Maximale Querkraft F 21000 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 3100 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 55 Maximale Querkraft F 21000 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 3100 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
- Seite 56 N; bis 55 t [Motor abhängig] Mindestens 190 u [Motorwelle prüfen] w [Motor abhängig] Mindestens 242 x [Motor abhängig] Mindestens 385 y [Minimale und maximale zulässige Maximal 95 Wellenlänge] Mindestens 45 z [Motor abhängig] Mindestens 59 ─── AG2300 Version: 2.0...
- Seite 57 M; bis 48 t [Motor abhängig] Mindestens 210 u [Motorwelle prüfen] w [Motor abhängig] Mindestens 272 x [Motor abhängig] Mindestens 415 y [Minimale und maximale zulässige Maximal 82 Wellenlänge] Mindestens 45 z [Motor abhängig] Mindestens 57 Version: 2.0 AG2300 ───...
-
Seite 58: Sp240 Mf
Maximale Querkraft F 30000 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 5000 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 59 Maximale Querkraft F 30000 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 5000 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
-
Seite 60: Sp240 Mc
Maximale Querkraft F 30000 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 5000 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben ─── AG2300 Version: 2.0... - Seite 61 Maximale Querkraft F 30000 2QMax Bezogen auf Wellenmitte am Abtrieb Maximales Kippmoment M [Nm] 5000 2Max Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis +40 Gehäuse Eigenschaften Eloxierter, wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Dichtung Abgedichtete Lagerscheiben Version: 2.0 AG2300 ───...
- Seite 62 O; bis 60 t [Motor abhängig] Mindestens 240 u [Motorwelle prüfen] w [Motor abhängig] Mindestens 273 x [Motor abhängig] Mindestens 443 y [Minimale und maximale zulässige Maximal 110 Wellenlänge] Mindestens 55 z [Motor abhängig] Mindestens 62 ─── AG2300 Version: 2.0...
- Seite 63 M; bis 48 t [Motor abhängig] Mindestens 210 u [Motorwelle prüfen] w [Motor abhängig] Mindestens 297 x [Motor abhängig] Mindestens 467 y [Minimale und maximale zulässige Maximal 82 Wellenlänge] Mindestens 45 z [Motor abhängig] Mindestens 57 Version: 2.0 AG2300 ───...
-
Seite 64: Lieferumfang
Transport beschädigt sein, kontaktieren Sie un- verzüglich den Transporteur, Hersteller oder unseren Service. Prüfen Sie die Lieferung auf folgenden Umfang: • Getriebe der Serie AG2300 mit Umverpackung • Beipackzettel Schrauben zur Befestigung des Getriebes am Motor oder an der Maschine sind nicht im Lieferumfang enthalten. -
Seite 65: Transport Und Lagerung
Das Herunterfallen und harte Stöße beschädigen das Getriebe. Gesetzliche Bestimmungen zum Heben von Lasten Halten Sie beim Transport von einzelnen Getrieben oder Motor-Ge- triebe-Kombinationen ohne Hebezeuge die gesetzlichen Bestim- mungen zum Heben von Lasten für Arbeitnehmer ein. Version: 2.0 AG2300 ───... -
Seite 66: Getriebe Mit Motor
► Getriebe zum gewünschten Ort mit ausreichend dimensionier- tem Hebezeug transportieren Getriebe mit Motor Eine Motorgetriebekombination transportieren Sie wie folgt: 6.2.2 • Über passende Transportgurte am Getriebe und am Motor mit gemitteltem Schwerpunkt, mit ausreichend dimensionierten He- bezeugen ─── AG2300 Version: 2.0... -
Seite 67: Langfristige Lagerung
Sie haben die Möglichkeit, Getriebe in horizontaler Position und tro- ckener Umgebung über einen kurzen oder längeren Zeitraum einzu- lagern. Für die Lagerung empfehlen wir immer die Originalverpa- ckung. Halten Sie die Bedingungen aus dem Kapitel: „Transport und Lagerung“, [Seite 65] ein. Version: 2.0 AG2300 ───... -
Seite 68: Technische Beschreibung
Wenn Sie die Wartungsintervalle nicht einhalten, kann je nach Ein- baulage der Motor überhitzen. Eintreten und Austreten von Flüssig- keiten kann den Motor beschädigen. Die Standard-Einbaulage der Getriebe ist der Motoranbau „M“. Sie können die Getriebe in jeder weiteren Einbaulage verwenden. ─── AG2300 Version: 2.0... -
Seite 69: Mechanische Installation
• Drehmoment-Werkzeuge Typ II Klassen A und D nach ISO 6789 Die Einstellwerte sind auf handelsübliche Skalierungen oder Ein- stellmöglichkeiten gerundet: Schrauben- Qualität der Schrauben größe 10.9 12,9 Anzugsdrehmoment in Nm 1,15 1,68 1,97 2,64 3,88 4,55 13,2 15,4 21,5 37,5 42,5 62,5 73,5 73,5 1040 Version: 2.0 AG2300 ───... -
Seite 70: Motor An Getriebe
Wenn ein Motor im Lieferumfang enthalten ist: Motoren im Lieferumfang sind vormontiert. Für optimale Leistungsdaten empfehlen wir den Anbau an die Beckhoff Synchron Servomotoren AM8x00. Voraussetzungen für den Anbau eines Motors am Getriebe: • Bauform B5 • Mindestens Rundlauftoleranz und Planlauftoleranz N nach DIN 42955 •... - Seite 71 8.2.1.1 Der Wert für das Anzugsdrehmoment [1] der Klemmschraube ist auf der Klemmnabe von oben eingestanzt. Über die folgende Tabelle erhalten Sie Informationen zu den Schraubengrößen und Anzugsdrehmomenten: Klemmnabendurchmes- Kennbuchstabe Schlüsselweite [mm] Anzugsdrehmoment ser [mm] [Nm] Version: 2.0 AG2300 ───...
-
Seite 72: Montieren
► Passfeder [+] entfernen und Halbkeil einsetzen ► Verschlussschraube [1] aus der Adapterplatte [2] entfernen ► Klemmnabe [1] drehen, bis die Schraube [2] über der Montage- bohrung zu sehen ist ► Schraube [2] um eine Umdrehung lösen ─── AG2300 Version: 2.0... - Seite 73 ► Schrauben [1], [2], [3] und [4] einsetzen und gleichmäßig mit 90 % der Schraubenstreckgrenze festdrehen. Benutzen Sie Schrauben der Festigkeitsklasse 8.8. ► Schraube [3] mit 100% der Schraubenstreckgrenze festdrehen. Kapitel „Klemmnabe“, [Seite 70] beachten. ► Verschlussschraube wieder in die Adapterplatte einsetzen Version: 2.0 AG2300 ───...
-
Seite 74: Getriebe An Maschine
Mechanische Installation Getriebe an Maschine Keine Unterlegscheiben notwendig Beckhoff empfiehlt, keine Unterlegscheiben zu verwenden, wenn der Werkstoff der Schraubenauflage eine ausreichende Grenzflä- chenpressung aufweist. Abtriebsseite Beschädigung durch Verspannungen vermeiden 8.3.1 Geeignetes Werkzeug für die Montage verwenden. Zahnräder und Zahnriemenscheiben ohne Gewalt auf die Abtriebswelle montieren und eine Montage durch Auftreiben oder Aufschlagen vermeiden. - Seite 75 Typenschild lesbar ist Anzugsdrehmomente Im Folgenden erhalten Sie ergänzende Informationen zum Anbau des Getriebes an eine Maschine: Qualität der Schrauben = Festigkeitsklasse 12.9 Getriebe Lochkreisdurch- Gewinde Anzugsdrehmoment messer [mm] [Nm] 15,4 37,5 73,5 Version: 2.0 AG2300 ───...
-
Seite 76: Inbetriebnahme
• Mechanische, thermische und elektrische Schutzeinrichtungen montieren • Verdrahtung, Anschluss und ordnungsgemäße Erdung bei Antrieb, Getriebe und Servoverstärker prüfen Bei Motoren mit Haltebremse [+] • Funktion der Haltebremse [+] prüfen • Bei Fehlfunktion: 24 VDC anlegen, Bremse lüften • Not-Aus-Funktionen überprüfen ─── AG2300 Version: 2.0... -
Seite 77: Während Der Inbetriebnahme
Sicheren Zustand der Maschine oder Anlage herstellen Stellen Sie sicher, dass der Rotor vollständig zum Stillstand kommt. Bei einer gelösten Haltebremse [+] bewegt sich der Rotor ohne Restmoment. Rotierende Bauteile können zu schweren Verlet- zungen führen. Version: 2.0 AG2300 ───... -
Seite 78: Wartung Und Reinigung
Für die Reinigung stellen wir Ihnen eine Übersicht von Reinigungs- stoffen zur Verfügung. Setzen Sie die Reinigungsmittel in einer ma- ximalen Konzentration von 3 % Ein. Eine höhere Konzentration schadet den Getrieben. Außerdem erhalten Sie Informationen über Reinigungsstoffe ohne Zulassung. ─── AG2300 Version: 2.0... - Seite 79 MgCl Monochloressigsäure CH2CICOOH Natriumchlorid; Kochsalz NaCl Natriumhydroxid; Natronlauge NaOH Natriumperoxid; Natriumsuper- oxid Schwefelsäure Weinsäure COOH; CHOH COOH Zinn-II IV-chlorid SnCl O SnCl Nicht zugelassen Reinigungsstoffe Chemische Formel 10.1.2 Anilinhydrochlorid Brom Natriumhypochlorid; Bleichlauge NaCIO Quecksilber-II-chlorid HgCl Salzsäure Version: 2.0 AG2300 ───...
-
Seite 80: Intervalle
Danach: Alle drei Monate Schmierung Hinweise zur Schmierung 10.2.1 Beckhoff Getriebe der Baureihe AG2300 sind lebensdauerge- schmiert. Der eingesetzte Schmierstoff muss nicht erneuert wer- den. Wenn Sie den Schmierstoff wechseln möchten, kontaktieren Sie den Beckhoff Service. Alle Getriebe sind werkseitig mit einem Lithiumseifenfett auf Mine- ralölbasis oder mit einem lebensmitteltauglichen synthetischen... -
Seite 81: Störungsbeseitigung
Beschaltung des Motors überprüfen Ausreichende Kühlung gewährleis- Motor wechseln Umgebungstemperatur zu hoch Ausreichende Kühlung gewährleis- Erhöhte Betriebsgeräusche Verspannter Motorenanbau Beckhoff Service kontaktieren Schaden an den Lagern Schaden an der Verzahnung Zahnriemenspannung zu groß Schmierstoffverlust Schmierstoffmenge zu hoch Schmierstoff abwischen und Getrie-... -
Seite 82: Außerbetriebnahme
Verletzungen führen kann. Hei- ßes Öl kann zu schweren Verbrennungen führen. Unzulässiger Ausbau von Komponenten der Getriebe Eine Zerlegung der Getriebe ist nur durch die Beckhoff Automation GmbH & Co. KG zulässig. Kontaktieren Sie für Rückfragen den Beckhoff-Service. -
Seite 83: Entsorgung
Zubehör zur fachgerechten Entsorgung zurückgeben. Die 12.2.1 steller Transportkosten werden vom Absender übernommen. Senden Sie die Altgeräte mit dem Vermerk „zur Entsorgung“ an: Beckhoff Automation GmbH & Co. KG Gebäude „Service“ Stahlstraße 31 D-33415 Verl Außerdem haben Sie die Möglichkeit, Kontakt zu einem zertifizierten Entsorgungsfachbetrieb für Elektro-Altgeräte und Elektronik-Altgerä-... -
Seite 84: Richtlinien Und Normen
Beckhoff Produkte sind nach folgenden Richtlinien und Normen zer- tifiziert und geprüft. EU-Konformität Bereitstellung 13.1 Die Beckhoff Automation GmbH & Co. KG stellt Ihnen gerne EU- Konformitätserklärungen und Herstellererklärungen zu allen Pro- dukten auf Anfrage zur Verfügung. Senden Sie Ihre Anfrage an: info@beckhoff.com RoHS... -
Seite 85: Index
Haltebremse 76 Zielgruppe 8 Konformitätserklärung 84 Lagerung 65 Leistungsreduzierung (Derating) 21 Lieferumfang 64 Maßzeichnungen 21 Merkmale 18 Motor Montieren 70 Piktogramme 10 Reinigung 78 Reinigungsstoffe 78 RoHS Anteil Schadstoffmengen 84 Schmierung 80 Service 12 Sicherheit 13 Version: 2.0 AG2300 ───... -
Seite 87: Mehr Informationen
Mehr Informationen: www.beckhoff.de/ag2300 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 D-33415 Verl Deutschland Tel: + 49 5246 963-0 info@beckhoff.de www.beckhoff.de...
