Inhaltszusammenfassung für Beckhoff AG2800

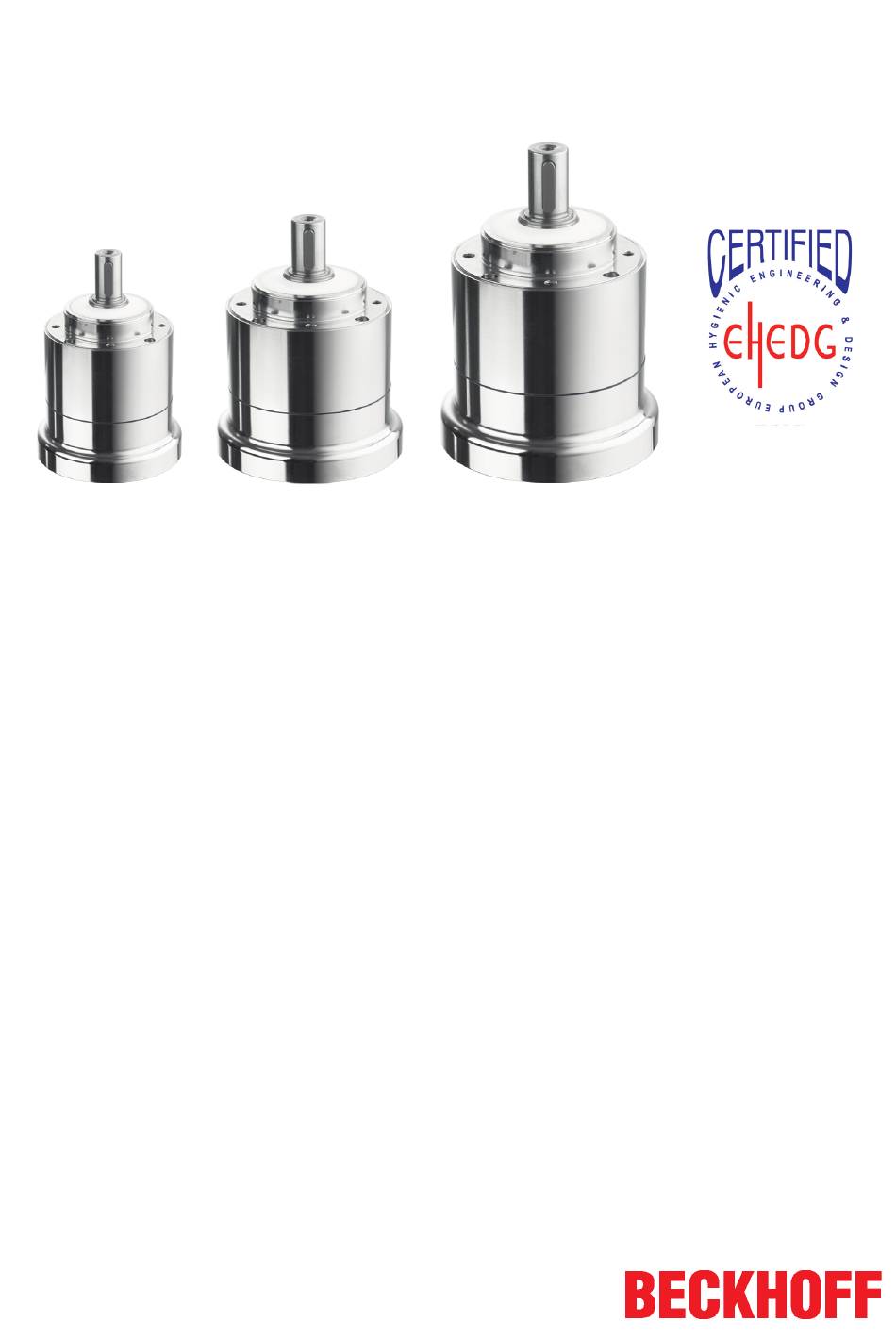

- Seite 1 Dokumentation AG2800 Version: Datum: 26.07.2017...
-
Seite 3: Inhaltsverzeichnis
Inbetriebnahme nach der Wartung .................. 14 4.4.4 Reinigungsmittel und Reinigungsverfahren .............. 15 Entsorgung ........................... 17 5 Produktübersicht............................. 18 Lieferumfang AG2800........................ 18 Typenschild AG2800 ........................ 18 Typenschlüssel AG2800....................... 18 6 Technische Beschreibung........................ 19 Aufbau der Getriebe ........................ 19 Übersicht der Getriebekomponeneten.................. 19 Allgemein technische Daten ...................... 19 6.3.1... - Seite 4 Inhaltsverzeichnis 11 Support und Service .......................... 34 Version: 1.3 AG2800...
-
Seite 5: Vorwort
EP0851348, US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizensiert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. -
Seite 6: Ausgabestände Der Dokumentation
• mindestens eine Rund- und Planlauftoleranz „N“ nach DIN 42955 haben. • eine glatte Welle haben. Schäden bei nicht bestimmungsgemäßer Verwendung Jeder Gebrauch, der die maximal zulässigen Drehzahlen, Drehmomente und Temperatur überschreitet, gilt als nicht bestimmungsgemäß und ist somit nicht zulässig. Achtung Version: 1.3 AG2800... -
Seite 7: Sicherheit
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 8: Spezielle Sicherheitshinweise
Die Sicherheitshinweise dienen der Gefahrenabwehr und sind bei Installation, Inbetriebnahme, Produktion, Störungsbeseitigung, Wartung und Versuchs- oder Testaufstellungen unbedingt zu berücksichtigen. Die Getriebe der Baureihe AG2800 sind nicht eigenständig lauffähig und werden immer in eine Maschine oder Anlage eingebaut. Nach dem Einbau müssen die vom Maschinenbauer zusätzlich erstellten Dokumentationen und Sicherheitshinweise gelesen und berücksichtigt werden. - Seite 9 Lösungsmittel und Schmierstoffe können zu Hautirritationen führen. • Vermeiden Sie den direkten Hautkontakt. VORSICHT Lösungsmittel und Schmierstoffe können Erdreich und Gewässer ver- schmutzen. • Verwenden und entsorgen Sie die Lösungsmittel für die Reinigung sowie Schmierstoffe Achtung sachgerecht. AG2800 Version: 1.3...
-
Seite 10: Richtlinien Und Normen
Maschinen- oder Anlagenbauer die CE-Konformität der gesamten Maschine oder Anlage bestätigt. EHEDG-Zertifizierung! Die Getriebe der Baureihe AG2800 sind nach “Type EL – Class I der European Hygienic Engineering & Design Group (EHEDG)“ zertifiziert. Hinweis Version: 1.3... -
Seite 11: Handhabung
Lagertemperaturen bis +35°C sind für max. 2 Wochen erlaubt. Beachten Sie, dass auch bei einer kurzzeitigen Lagerung in den o.g. Temperaturbereichen, eine vorzeitige Alterung der Dichtungen auftritt. Prüfen Sie vor der Inbetriebnahme des Getriebes alle Dichtungen. AG2800 Version: 1.3... -
Seite 12: Wartung / Reinigung
(z. B. Öl) ansammelt. • Prüfen Sie das gesamte Getriebe auf Korrosion. Weiterführende Informationen zu Wartungsarbeiten! Für weitere Informationen zu Wartungsarbeiten an Lagern, oder Verschleißteilen, wenden Sie sich an die Beckhoff Applikationsabteilung. Hinweis 4.4.2.2 Kontrolle der Anzugsdrehmomente • Kontrollieren Sie das Anzugsdrehmoment der Befestigungsschrauben am Getriebegehäuse. -
Seite 13: Schmierung
• Schalten Sie die Maschine / Anlage ab, sobald der Grenzwert erreicht ist und die max. Temperatur überschritten wird. • Addieren Sie zur gemessenen Temperatur 10°C auf. • Ermitteln Sie nun anhand der unten stehenden Tabelle die Gebrauchsdauer des Schmierstoffs. AG2800 Version: 1.3... -
Seite 14: Inbetriebnahme Nach Der Wartung
• Klübersynth UH1 6-100; NSF H1 Registrierungsnummer: 137872 4.4.3 Inbetriebnahme nach der Wartung • Reinigen Sie das Getriebe äußerlich. • Bauen Sie alle Sicherheitsvorrichtungen an. • Führen Sie einen Probelauf durch, bevor Sie das Getriebe wieder für den Betrieb freigeben. Version: 1.3 AG2800... -
Seite 15: Reinigungsmittel Und Reinigungsverfahren
• Achten Sie darauf, dass Getriebe nicht zu verkratzen oder auf der Oberfläche zu Hinweis beschädigen. Die Wirkung des HD-Designs kann unter Umständen nicht mehr gewährleistet werden! Es können sich Bakterien o.ä. Stoffe auf der Oberfläche festsetzen! AG2800 Version: 1.3... -
Seite 16: Stoffübersicht
Schwefelsäure Weinsäure COOH(CHOH) COOH Zinn-II (IV)-chlorid SnCl O(SnCl Übersicht der nicht zugelassenen Reinigungsstoffe: Das Getriebe darf bei der Reinigung nicht den unten stehenden Stoffen ausgesetzt werden! Medium Chemische Formel Anilinhydrochlorid Brom Natriumhypochlorid (Bleichlauge) NaCIO Quecksilber-II-chlorid HgCl Salzsäure Version: 1.3 AG2800... -
Seite 17: Entsorgung
Gemäß der WEEE-2012/96/EG-Richtlinien nehmen wir Altgeräte und Zubehör zur fachgerechten Entsorgung zurück, sofern die Transportkosten vom Absender übernommen werden. Senden Sie die Geräte mit dem Vermerk „Zur Entsorgung“ an: Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl AG2800... -
Seite 18: Produktübersicht
Produktübersicht Produktübersicht Lieferumfang AG2800 • Prüfen Sie die Vollständigkeit der Lieferung anhand des Lieferscheins. • Fehlende Teile oder Schäden sind sofort dem Spediteur, der Versicherung und / oder Beckhoff Automation schriftlich mitzuteilen. Typenschild AG2800 Positionsnummer Erklärung Hinweis auf Hygiene Design des Getriebes Typenschlüssel... -

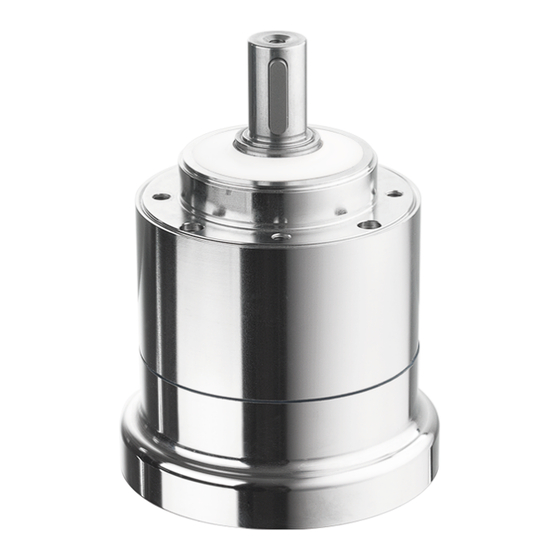

Seite 19: Technische Beschreibung
Technische Beschreibung Aufbau der Getriebe Getriebe der Baureihe AG2800-HDVsind ein- oder mehrstufige, spielarme Planetengetriebe. Die Getriebe Baureihe wird in der Version „M“ (Motoranbau) hergestellt und kann in jeder beliebigen Einbaulage verwendet werden. Die Abtriebswellenlagerung ist auf hohe Kippmomente und hohe Axialkräfte ausgelegt. -
Seite 20: Mechanische Installation
Reinigungsmittel. Weitere Informationen erhalten Sie im Kapitel: “Reinigungsmittel und Reinigungsverfahren [} 15]“: • alle Anlageflächen zu benachbarten Bauteilen • Zentrierung • die Motorwelle • den Innendurchmesser der Steckhülse • die Distanzhülse innen und außen Prüfen Sie die Anlageflächen zusätzlich auf Beschädigungen und Fremdkörper. Version: 1.3 AG2800... -
Seite 21: Befestigung Des Motors Am Getriebe
• eine Rund- und Planlauftoleranz nach DIN EN 50347 • und eine glatte Welle haben. Wir empfehlen für den Anbau eines Getriebes an einen Motor, die Beckhoff Servomotoren der Baureihe AM8800. Wenn ein Motor im Lieferumfang enthalten ist, so ist er bereits fest montiert. Es ist keine... -
Seite 22: Befestigung Des Getriebes An Einer Maschine
• Schrauben Sie die Verschlussschraube (Pos. A) des Adapterflansches (Pos. B) ein. • Die Schraubengrößen und vorgeschriebenen Anzugsdrehmomente entnehmen Sie bitte der unten stehenden Tabelle. Schlüsselweite [mm] Anzugsdrehmoment [Nm] Getriebegröße AG2800- Steckhülsen Innen-Ø Schlüsselweite Gewin- Anzugsdrehmoment max. Axialkraft [N] [mm] destift (Pos. - Seite 23 • Dichten Sie mögliche Spaltmaße beim Anbau an die Abtriebsseite großflächig ab. Achten Sie darauf, dass die Oberflächen der Anbauteile geringe Rauheiten aufweisen. Verwenden Sie ausschließlich Schraubenkopfdichtungen, sowie O-Ringe für die Abdichtung. Getriebegröße AG2800- Lochkreis-Ø [mm] Schraubengröße / Fes- Anzugsdrehmoment...
-
Seite 24: Technische Daten
-25 bis +40 Schmierung Lebensdauergeschmiert H1 Oberfläche Gehäuse elektropoliert Drehrichtung An- und Abtriebsseite gleichsinnig Schutzart IP 69 K Massenträgheitsmoment 0,17 (bezogen auf den Antrieb) Bohrungsdurchmesser der Klemmnabe Ø 14 Verstärkte Lagerungen Bei 30 bar, bezieht sich auf DIN 40050-9 Version: 1.3 AG2800... -
Seite 25: Maßzeichnung Hdv015
Technische Daten 8.1.1 Maßzeichnung HDV015 AG2800 Version: 1.3... -
Seite 26: Hdv025
-25 bis +40 Schmierung Lebensdauergeschmiert H1 Oberfläche Gehäuse elektropoliert Drehrichtung An- und Abtriebsseite gleichsinnig Schutzart IP 69 K Massenträgheitsmoment 0,54 (bezogen auf den Antrieb) Bohrungsdurchmesser der Klemmnabe Ø 19 Verstärkte Lagerungen Bei 30 bar, bezieht sich auf DIN 40050-9 Version: 1.3 AG2800... -
Seite 27: Maßzeichnung Hdv025
Technische Daten 8.2.1 Maßzeichnung HDV025 AG2800 Version: 1.3... -
Seite 28: Hdv035
-25 bis +40 Schmierung Lebensdauergeschmiert H1 Oberfläche Gehäuse elektropoliert Drehrichtung An- und Abtriebsseite gleichsinnig Schutzart IP 69 K Massenträgheitsmoment (bezogen auf den Antrieb) Bohrungsdurchmesser der Klemmnabe Ø 24 Verstärkte Lagerungen Bei 30 bar, bezieht sich auf DIN 40050-9 Version: 1.3 AG2800... -
Seite 29: Maßzeichnung Hdv035
Technische Daten 8.3.1 Maßzeichnung HDV035 AG2800 Version: 1.3... -
Seite 30: Inbetriebnahme
Servoverstärker limitiert ist. Beispiel: • Motornenn-/ Motorspitzendrehmoment: 1 Nm / 5 Nm • Getriebenenn-/ Getriebemaximalmoment: 15 Nm / 24 Nm • Getriebeübersetzung: i = 10 • Das Motornenndrehmoment wird nicht limitiert. Das Motorspitzendrehmoment wird auf 2,4 Nm limitiert. Version: 1.3 AG2800... -
Seite 31: Leitfaden Für Die Inbetriebnahme Der Getriebe
Fremdkörpern. Ein Eindringen von Schmutzkörpern verringert die Lebensdauer des Getriebes. Zerstörung des Getriebes durch zu hohes Motormoment! Prüfen Sie vor der Inbetriebnahme, dass ihr konfiguriertes max. Motormoment das Getrie- be nicht zerstört. Weiterführende Informationen dazu finden Sie im Kapitel 9.1: „Wichtige Hinweis Hinweise [} 30]“. AG2800 Version: 1.3... -
Seite 32: Beseitigung Von Störungen
Service auf. Lagerschaden Verzahnungsschaden Zahnriemenspannung zu groß Schmierstoffverlust Schmierstoffmenge zu hoch Wischen Sie den austretenden Schmierstoff ab und beobachten Sie das Getriebe weiterhin. Der Schmierstoffaustritt muss nach kurzer Zeit aufhören. Undichtigkeiten Nehmen Sie Kontakt mit unseren Service auf. Version: 1.3 AG2800... -
Seite 33: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Schädigung von Personen und Geräten • Informieren Sie sich vor Beginn der Arbeiten über die allgemeinen und speziellen Sicherheitshinweise. VORSICHT AG2800 Version: 1.3... -
Seite 34: Support Und Service
Support und Service Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:...
