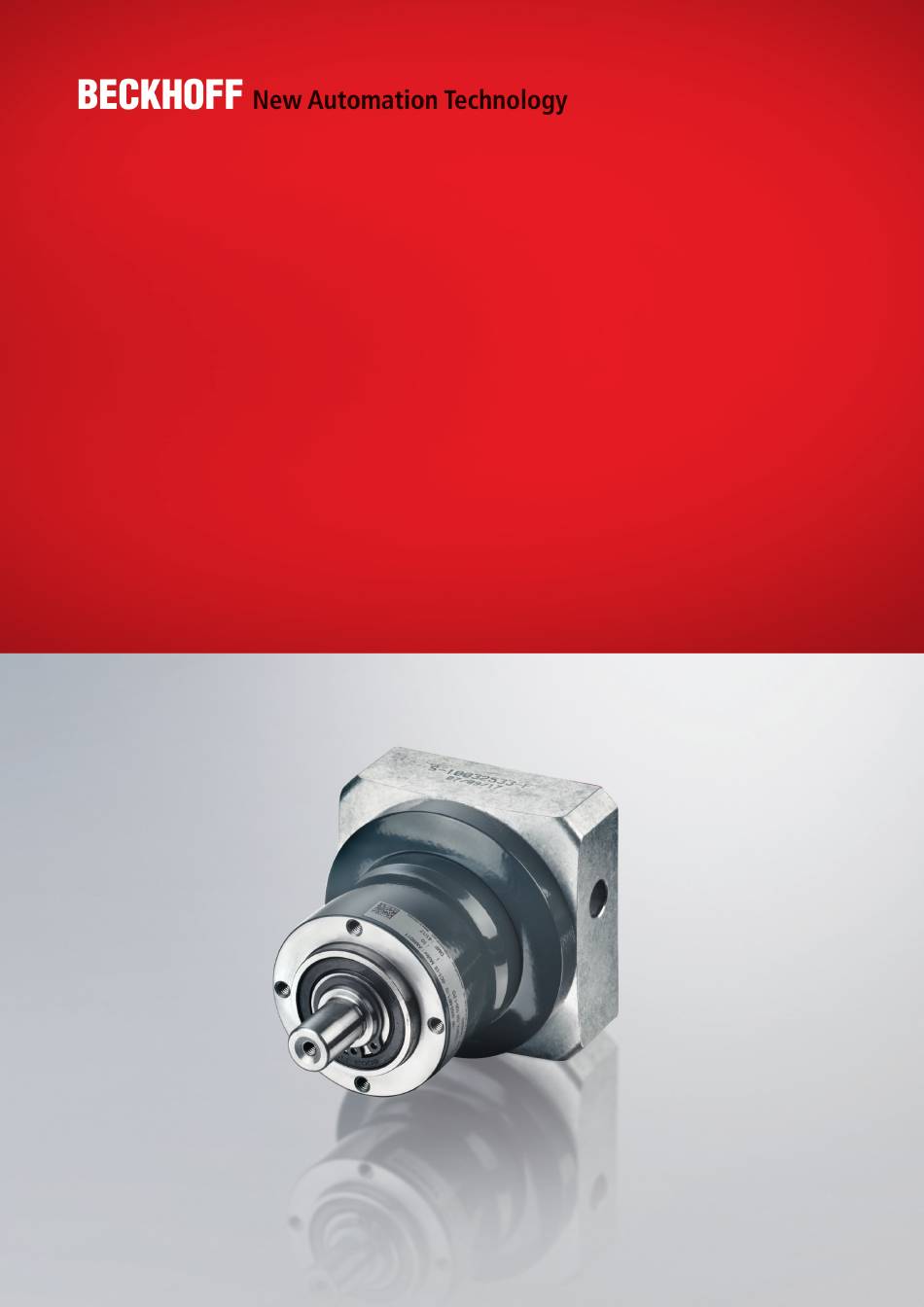

- Seite 1 Original-Betriebsanleitung | DE AG3210 Economy-Planetengetriebe 17.12.2020 | Version 2.2...
-
Seite 3: Inhaltsverzeichnis
Disclaimer ................................. 4 Ausgabestände .............................. 6 Dokumentationsumfang ............................ 6 Personalqualifikation............................ 7 Sicherheit und Einweisung.......................... 9 Symbolerklärung ............................... 9 Beckhoff Services ............................ 11 Zu Ihrer Sicherheit ............................. 12 Allgemeine Sicherheitshinweise ........................ 12 Produktübersicht ............................... 14 Typenschild.............................. 15 Typenschlüssel ............................... 16 Produktmerkmale............................ 17 Bestelloptionen ............................... -
Seite 4: Dokumentationshinweise
Dokumentationshinweise Disclaimer Beckhoff Produkte werden fortlaufend weiterentwickelt. Wir behalten uns vor, die Betriebsanleitung jederzeit und ohne Ankündigung zu überarbeiten. Aus den Angaben, Abbildungen und Beschreibungen in dieser Betriebsanleitung können keine Ansprüche auf Änderung bereits gelieferter Produkte geltend gemacht werden. Marken Beckhoff®, TwinCAT®, EtherCAT®, EtherCAT ... - Seite 5 • Nichtbestimmungsgemäße Verwendung • Einsatz von nicht ausgebildetem Fachpersonal • Verwendung nicht zugelassener Ersatzteile Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland 1.1.4 Die Weitergabe sowie Vervielfältigung dieses Dokuments, Verwer- tung und Mitteilung seines Inhalts sind verboten, soweit nicht aus- drücklich gestattet.
-
Seite 6: Ausgabestände
Produkteigenschaften Gültig sind immer die Produkteigenschaften, die in der aktuellen Be- triebsanleitung angegeben sind. Weitere Informationen, die auf den Produktseiten der Beckhoff Homepage, in E-Mails oder sonstigen Publikationen angegeben werden, sind nicht maßgeblich. Dokumentationsumfang Neben dieser Betriebsanleitung sind folgende Dokumente Bestand-... -
Seite 7: Personalqualifikation
Ausgebildetes Fachpersonal Ausgebildetes Fachpersonal verfügt über eine spezifische fachliche Ausbildung, Kenntnisse und Erfahrungen. Ausgebildetes Fachper- sonal kann: • Relevante Normen und Richtlinien anwenden • Übertragene Aufgaben beurteilen • Mögliche Gefahren erkennen • Arbeitsplätze vorbereiten und einrichten Version: 2.2 AG3210 ───... - Seite 8 Automatisierung ist vorhanden. Relevante Normen und Richtlinien sind bekannt. Elektro-Fachpersonal kann: • Eigenständig Gefahrenquellen erkennen, vermeiden und beseiti- • Vorgaben aus den Unfallverhütungsvorschriften umsetzen • Das Arbeitsumfeld beurteilen • Arbeiten selbständig optimieren und ausführen ─── AG3210 Version: 2.2...
-
Seite 9: Sicherheit Und Einweisung
1.6.1 GEFAHR Bei Nichtbeachtung sind schwere Verletzungen oder tödliche Verletzungen die Folge. WARNUNG Bei Nichtbeachtung können schwere Verletzungen oder tödliche Verletzungen die Folge sein. VORSICHT Bei Nichtbeachtung können leichte oder mittelschwere Verletzun- gen die Folge sein. Version: 2.2 AG3210 ───... - Seite 10 Wenn Sie den QR-Code auf Papier nicht auslesen können, sorgen Sie für ausreichende Lichtverhältnisse und verringern Sie den Ab- stand zwischen dem Auslesegerät und dem Papier. Nutzen Sie bei Dokumentation auf einem Bildschirm die Zoom-Funktion, um den QR-Code zu vergrößern und den Abstand zu verringern. ─── AG3210 Version: 2.2...
-
Seite 11: Beckhoff Services
Kunden vor Ort statt. Hotline: +49(0)5246/963-5000 Fax: +49(0)5246/963-95000 E-Mail: training@beckhoff.com Web: www.beckhoff.de/training Service Das Beckhoff Service-Center unterstützt Sie rund um den After-Sa- les-Service wie Vor-Ort-Service, Reparaturservice oder Ersatzteil- 1.7.3 service. Hotline: +49(0)5246/963-460 Fax: +49(0)5246/963-479 E-Mail: service@beckhoff.com Web: www.beckhoff.de/service... -
Seite 12: Zu Ihrer Sicherheit
Nur Original-Verpackung bei Weiterverarbeitung nutzen Verwenden Sie beim Versenden, Transportieren, Lagern und Verpa- cken die Original-Verpackung. Passfeder gegen Verlust sichern Sichern Sie die vorhandene Passfeder gegen Verlust, zum Beispiel: • Beim Transport oder • Beim Betrieb ohne Anbauten ─── AG3210 Version: 2.2... -
Seite 13: Nach Dem Betrieb
Anlage gegen eine versehentliche Inbetriebnahme. Beachten Sie das Kapitel: „Außerbetriebnahme“ Kein direkter Hautkontakt mit Lösungsmitteln oder Schmier- stoffen Bei unsachgemäßem Gebrauch können die verwendeten Lösungs- mittel oder Schmierstoffe zu Hautirritationen führen. Vermeiden Sie daher den direkten Hautkontakt. Version: 2.2 AG3210 ───... -
Seite 14: Produktübersicht
Produktübersicht Positionsnummer Erläuterung Getriebegehäuse Bohrungen für die Abtriebsseite Passfeder [+] Abtriebswelle Klemmnabe Bohrungen für den Motoranbau Stopfen; Montagebohrung Klemmschraube Bohrungen für den Motoranbau Bohrungen für die Abtriebsseite Sprengring Adapterplatte ─── AG3210 Version: 2.2... -
Seite 15: Typenschild
Produktübersicht Typenschild Positionsnummer Erläuterung Seriennummer Schmierung Getriebe-Typ Herstelldatum Übersetzung Kombinierter Motor DataMatrix-Code Herstellerland Version: 2.2 AG3210 ───... -
Seite 16: Typenschlüssel
Produktübersicht Typenschlüssel AG3210 – NP005S – MF1 – 3 – 1C1 – AM803x Erläuterung AG3210 Getriebeserie AG3210 = Economy-Planetengetriebe NP NP005 Getriebetyp NP 005 NP 015 NP 025 NP 035 NP 045 Ausführung S = Standard Getriebevariante M = Motoranbaugetriebe Getriebeausführung... -
Seite 17: Produktmerkmale
Getriebe in der Variante „M“ für den Motoranbau. Anpassung an verschiedene Motortypen Mit dem Adapterflansch und einer Distanzhülse können Sie das Pla- netengetriebe an verschiedene Motortypen anpassen. Wartungsfreie Kugellager Die Kugellager sind für die Lebensdauer geschmiert und wartungs- frei. Version: 2.2 AG3210 ───... -
Seite 18: Bestelloptionen
Die aufgeführten Komponenten kön- nen nicht nachträglich eingebaut werden. Passfeder 3.4.1 3.4.1 Eine Passfeder dient zur Übertragung von Drehmomenten auf ein Abtriebselement. Die Getriebe sind mit Passfedernut und eingesetzter Passfeder nach DIN 6885 erhältlich. ─── AG3210 Version: 2.2... -
Seite 19: Bestimmungsgemäße Verwendung
überschreitet, gilt als nicht bestimmungsgemäß und ist somit 3.5.1 Verwendung verboten. Die Planetengetriebe der Baureihe AG3210 sind nicht für den Ein- satz in folgenden Bereichen geeignet: • Explosionsgefährdete Bereiche ohne passendes Gehäuse • Bereiche mit aggressiver Umgebung, zum Beispiel aggressive Gase oder Chemikalien •... -
Seite 20: Technische Daten
Das Massenträgheitsmoment ist ein Maß für das Bestreben eines Körpers, seinen Bewegungszustand in Ruhe oder Bewegung, beizu- behalten. Laufgeräusch L [db/A] Die Laufgeräusche werden zum Beispiel beeinflusst durch: • Übersetzung und Drehzahl • Schmiermittel und Verzahnung oder • Einbaulage ─── AG3210 Version: 2.2... - Seite 21 Randbedingungen kann sich dieser Wert reduzieren. NOT-AUS-Moment T [Nm] 2Emerg Das NOT-AUS-Moment ist das maximal zulässige Moment am Ge- triebeabtrieb. Es darf höchstens 1000-mal während der Getriebele- bensdauer erreicht und niemals überschritten werden. Version: 2.2 AG3210 ───...
-
Seite 22: Angaben Für Betrieb Und Umgebung
Beispiel zu einer Vereisung der Dichtung führen und das Getriebe beschädigen. Beckhoff Produkte sind für den Betrieb unter bestimmten Anforde- rungen an die Umgebung ausgelegt, die je nach Produkt variieren. Halten Sie die folgenden Angaben für Betrieb und Umgebung zwin- gend ein, um die optimale Lebenszeit der Produkte zu erreichen. -
Seite 23: Np005
Bezogen auf Wellenmitte am Abtrieb, n 150 min Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis + 40 Klemmnabendurchmesser [mm] Standard 8 Z; 9 A; 11 B Groß 14 C Gehäuse Eigenschaften Eloxierter; wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Version: 2.2 AG3210 ───... - Seite 24 Bezogen auf Wellenmitte am Abtrieb, n 150 min Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis + 40 Klemmnabendurchmesser [mm] Standard 8 Z; 9 A; 11 B Groß 14 C Gehäuse Eigenschaften Eloxierter; wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 ─── AG3210 Version: 2.2...
- Seite 25 • Passfeder gemäß DIN 6885-A 4x4x14 Position Erläuterung Z, A, B Klemmnabendurchmesser bis 11 mm Klemmnabendurchmesser bis 14 mm Motorwellenanpassung prüfen Kleinste oder größte zulässige Motorwellenlänge Maße sind abhängig vom Motor Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindestwandstärke von 1 mm anpassbar Version: 2.2 AG3210 ───...
- Seite 26 • Passfeder gemäß DIN 6885-A 4x4x14 Position Erläuterung Z, A, B Klemmnabendurchmesser bis 11 mm Klemmnabendurchmesser bis 14 mm Motorwellenanpassung prüfen Kleinste oder größte zulässige Motorwellenlänge Maße sind abhängig vom Motor Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindestwandstärke von 1 mm anpassbar ─── AG3210 Version: 2.2...
-
Seite 27: Np015
Bezogen auf Wellenmitte am Abtrieb, n 150 min Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis + 40 Klemmnabendurchmesser [mm] Standard 9 A; 11 B; 14 C Groß 16 D; 19 E Gehäuse Eigenschaften Eloxierter; wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Version: 2.2 AG3210 ───... - Seite 28 Bezogen auf Wellenmitte am Abtrieb, n 150 min Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis + 40 Klemmnabendurchmesser [mm] Standard 8 Z; 9 A; 11 B Groß 14 C Gehäuse Eigenschaften Eloxierter; wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 ─── AG3210 Version: 2.2...
- Seite 29 • Passfeder gemäß DIN 6885-A 5x5x25 Position Erläuterung A, B, C Klemmnabendurchmesser bis 14 mm D, E Klemmnabendurchmesser bis 19 mm Motorwellenanpassung prüfen Kleinste oder größte zulässige Motorwellenlänge Maße sind abhängig vom Motor Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindestwandstärke von 1 mm anpassbar Version: 2.2 AG3210 ───...
- Seite 30 • Passfeder gemäß DIN 6885-A 5x5x25 Position Erläuterung Z, A, B Klemmnabendurchmesser bis 11 mm Klemmnabendurchmesser bis 14 mm Motorwellenanpassung prüfen Kleinste oder größte zulässige Motorwellenlänge Maße sind abhängig vom Motor Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindestwandstärke von 1 mm anpassbar ─── AG3210 Version: 2.2...
-
Seite 31: Np025
Bezogen auf Wellenmitte am Abtrieb, n 150 min Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis + 40 Klemmnabendurchmesser [mm] Standard 14 C; 16 D; 19 E Groß 24 G; 28 H Gehäuse Eigenschaften Eloxierter; wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Version: 2.2 AG3210 ───... - Seite 32 Bezogen auf Wellenmitte am Abtrieb, = 150 min Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis + 40 Klemmnabendurchmesser [mm] Standard 9 A; 11 B; 14 C Groß 16 D; 19 E Gehäuse Eigenschaften Eloxierter; wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 ─── AG3210 Version: 2.2...
- Seite 33 • Passfeder gemäß DIN 6885-A 6x6x32 Position Erläuterung C, D, E Klemmnabendurchmesser bis 19 mm G, H Klemmnabendurchmesser bis 28 mm Motorwellenanpassung prüfen Kleinste oder größte zulässige Motorwellenlänge Maße sind abhängig vom Motor Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindestwandstärke von 1 mm anpassbar Version: 2.2 AG3210 ───...
- Seite 34 • Passfeder gemäß DIN 6885-A 6x6x32 Position Erläuterung A, B, C Klemmnabendurchmesser bis 14 mm D, E Klemmnabendurchmesser bis 19 mm Motorwellenanpassung prüfen Kleinste oder größte zulässige Motorwellenlänge Maße sind abhängig vom Motor Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindestwandstärke von 1 mm anpassbar ─── AG3210 Version: 2.2...
-
Seite 35: Np035
Bezogen auf Wellenmitte am Abtrieb, n 150 min Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis + 40 Klemmnabendurchmesser [mm] Standard 19 E; 24 G; 28 H Groß 32 I: 38 K Gehäuse Eigenschaften Eloxierter; wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Version: 2.2 AG3210 ───... - Seite 36 = 150 min Temperatur [°C] Maximale Gehäusetemperatur + 90 Umgebungstemperatur -15 bis + 40 Klemmnabendurchmesser [mm] Standard 14 C; 16 D; 19 E Groß 24 G; 28 H Gehäuse Eigenschaften Eloxierter; wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 ─── AG3210 Version: 2.2...
- Seite 37 • Passfeder gemäß DIN 6885-A 10x10x50 Position Erläuterung E, G, H Klemmnabendurchmesser bis 28 mm I, K Klemmnabendurchmesser bis 38 mm Motorwellenanpassung prüfen Kleinste oder größte zulässige Motorwellenlänge Maße sind abhängig vom Motor Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindestwandstärke von 1 mm anpassbar Version: 2.2 AG3210 ───...
- Seite 38 • Passfeder gemäß DIN 6885-A 10x10x50 Position Erläuterung C, D, E Klemmnabendurchmesser bis 29 mm G, H Klemmnabendurchmesser bis 28 mm Motorwellenanpassung prüfen Kleinste oder größte zulässige Motorwellenlänge Maße sind abhängig vom Motor Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindestwandstärke von 1 mm anpassbar ─── AG3210 Version: 2.2...
-
Seite 39: Np045
Maximal zulässige Gehäusetemperatur + 90 Umgebungstemperatur - 15 bis + 40 Klemmnabendurchmesser [mm] Standard 38 K 19 E; 24 G; 28 H Groß 32 I; 38 K Gehäuse Eigenschaften Eloxierter; wärmebehandelter Stahl Farbton Dunkelgrau; RAL 7016 Version: 2.2 AG3210 ───... - Seite 40 • Zentrierbohrung gemäß DIN 332-DR M16x32 • Passfeder gemäß DIN 6885-A 12x12x70 Position Erläuterung Klemmnabendurchmesser bis 38 mm Motorwellenanpassung prüfen Kleinste oder größte zulässige Motorwellenlänge Maße sind abhängig vom Motor Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindestwandstärke von 1 mm anpassbar ─── AG3210 Version: 2.2...
- Seite 41 • Passfeder gemäß DIN 6885-A 12x12x70 Position Erläuterung E, G, H Klemmnabendurchmesser bis 28 mm I, K Klemmnabendurchmesser bis 38 mm Motorwellenanpassung prüfen Kleinste oder größte zulässige Motorwellenlänge Maße sind abhängig vom Motor Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindestwandstärke von 1 mm anpassbar Version: 2.2 AG3210 ───...
-
Seite 42: Lieferumfang
Transport beschädigt sein, kontaktieren Sie un- verzüglich den Transporteur, Hersteller oder unseren Service. Bitte prüfen Sie die Lieferung auf folgenden Umfang: • Getriebe der Serie AG3210 mit Umverpackung • Kurzinformation Schrauben zur Befestigung des Getriebes am Motor oder an der Maschine sind nicht im Lieferumfang enthalten. -
Seite 43: Transport Und Lagerung
Getriebe oder eine Motor-Getriebe-Kombination durch Herunterfallen oder Stöße beschädigen. Gesetzliche Bestimmungen zum Heben von Lasten Halten Sie beim Transport von einzelnen Getrieben oder Motor-Ge- triebe-Kombinationen ohne Hebezeuge die gesetzlichen Bestim- mungen zum Heben von Lasten für Arbeitnehmer ein. Version: 2.2 AG3210 ───... - Seite 44 • Ohne Hilfsmittel, mit der Hand, unter Einhaltung der gesetzlichen Bestimmungen zum Heben von Lasten • Über passende Transportgurte am Getriebe mit gemitteltem Schwerpunkt, mit ausreichend dimensionierten Hebezeugen • Über passende Transportgurte am Getriebe und am Motor mit gemitteltem Schwerpunkt, mit ausreichend dimensionierten He- bezeugen ─── AG3210 Version: 2.2...
-
Seite 45: Langfristige Lagerung
Sie haben die Möglichkeit, Getriebe in horizontaler Position und tro- ckener Umgebung über einen kurzen oder längeren Zeitraum einzu- lagern. Für die Lagerung empfehlen wir immer die Originalverpa- ckung. Halten Sie die Bedingungen aus dem Kapitel: Transport und Lagerung ein. Version: 2.2 AG3210 ───... -
Seite 46: Technische Beschreibung
Wenn Sie die Wartungsintervalle nicht einhalten, kann je nach Ein- baulage der Motor überhitzen. Eintreten und Austreten von Flüssig- keiten kann den Motor beschädigen. Die Standard-Einbaulage der Getriebe ist der Motoranbau M. Es kann alternativ in jeder weiteren Einbaulage verwendet werden. ─── AG3210 Version: 2.2... -
Seite 47: Mechanische Installation
• Drehmoment-Werkzeuge Typ II Klassen A und D nach ISO 6789 Die Einstellwerte sind auf handelsübliche Skalierungen oder Ein- stellmöglichkeiten gerundet: Schrauben- Qualität der Schrauben größe 10.9 12,9 Anzugsdrehmoment in Nm 1,15 1,68 1,97 2,64 3,88 4,55 13,2 15,4 21,5 37,5 42,5 62,5 73,5 73,5 1040 Version: 2.2 AG3210 ───... -
Seite 48: Edelstahl In Aluminium
AM856x AM807x AM857x AM808x Edelstahl in Stahl Die angegebenen Anzugsdrehmomente für Edelstahlschrauben in Stahl gelten in Zusammenhang mit den passenden Beckhoff Servo- 8.1.3 motoren. Die Einstellwerte sind auf handelsübliche Skalierungen oder Ein- stellmöglichkeiten gerundet: Qualität der Schrauben = Festigkeitsklasse A2-70 Servomotor Schraubengröße... -
Seite 49: Motor An Getriebe
Mechanische Installation Motor an Getriebe Motoren im Lieferumfang sind vormontiert. Es ist keine weitere Montage notwendig. Für optimale Leistungsdaten empfehlen wir den Anbau an Beckhoff Synchron-Servomotoren der Baureihe AM8xxx. Voraussetzungen für den Anbau eines Motors am Getriebe: • Bauform B5 •... - Seite 50 Klemmnabe von oben eingestanzt. XX Nm Über die folgende Tabelle erhalten Sie Informationen zu den Schraubengrößen und Anzugsdrehmomenten: Qualität Klemmnabenschraube = Festigkeitsklasse 12.9 Klemmnabendurch- Klemmschraube H Schlüsselweite Anzugsdrehmo- Maximale Axialkraft messer [mm] [mm] ment [Nm] ─── AG3210 Version: 2.2...
-
Seite 51: Montieren
► Passfeder [+] entfernen und Halbkeil einsetzen ► Stopfen [1] aus der Adapterplatte [2] entfernen ► Klemmnabe [1] drehen, bis die Schraube [2] über der Montage- bohrung zu sehen ist ► Schraube [2] um eine Umdrehung lösen Version: 2.2 AG3210 ───... - Seite 52 ► Schrauben [1], [2], [3] und [4] mit Schraubensicherung einstrei- chen ► Schrauben [1], [2], [3] und [4] einsetzen und gleichmäßig festdre- ► Schraube [5] festdrehen. Kapitel „Klemmnabe“, [Seite 49] beach- ten. ► Stopfen wieder in die Adapterplatte einsetzen ─── AG3210 Version: 2.2...
-
Seite 53: Getriebe An Maschine
Mechanische Installation Getriebe an Maschine Keine Unterlegscheiben notwendig Beckhoff empfiehlt, keine Unterlegscheiben zu verwenden, wenn der Werkstoff der Schraubenauflage eine ausreichende Grenzflä- chenpressung aufweist. Abtriebsseite Beschädigung durch Verspannungen vermeiden 8.3.1 Geeignetes Werkzeug für die Montage verwenden. Zahnräder und Zahnriemenscheiben ohne Gewalt auf die Abtriebswelle montieren und eine Montage durch Auftreiben oder Aufschlagen vermeiden. - Seite 54 Getriebes an eine Maschine: Qualität der Schrauben = Festigkeitsklasse 12.9 Getriebe Lochkreisdurch- Gewinde Anzugsdrehmo- messer ment 44 mm 4,55 Nm 62 mm 9,0 Nm 80 mm 15,4 Nm 108 mm 37,5 Nm 140 mm 73,5 Nm ─── AG3210 Version: 2.2...
-
Seite 55: Inbetriebnahme
Ergebnis: Der Motor-Spitzenstrom muss auf 40% limitiert werden. Relevante Parameter Servoverstärker Nennstrom Spitzenstrom AX5000 P-0-0093 „Configured channel current“ P-0-0092 „Configured channel peak current“ AX8000 „Configured channel rated current“ „Configured channel peak current“ Servoklemme 0x7010:0B „Torque limitation“ 0x2003:11 „Max current“ Version: 2.2 AG3210 ───... -
Seite 56: Vor Dem Betrieb
Teilen prüfen • Auf ungewöhnliche Geräuschentwicklungen achten • Getriebeoberflächen und Leitungen immer auf Verschmutzun- gen, Leckagen, Feuchtigkeit oder Staub kontrollieren • Temperaturentwicklung kontrollieren • Austritt von Schmierstoffen kontrollieren • Empfohlene Wartungsintervalle einhalten • Schutzeinrichtungen auf Funktion prüfen ─── AG3210 Version: 2.2... -
Seite 57: Wartung Und Reinigung
Für die Reinigung verwenden Sie fettlösende und nicht aggressive Reinigungsmittel wie zum Beispiel Isopropanol. Sie erhalten außer- dem Informationen über Reinigungsstoffe ohne Zulassung. Nicht zugelassen Reinigungsstoffe Chemische Formel 10.1.1 Anilinhydrochlorid Brom Natriumhypochlorid; Bleichlauge NaCIO Quecksilber-II-chlorid HgCl Salzsäure Version: 2.2 AG3210 ───... -
Seite 58: Intervalle
Getriebegehäuse Alle drei Monate Schmierung Hinweise zur Schmierung 10.2.1 Beckhoff Getriebe der Baureihe AG3210 sind lebensdauerge- schmiert. Der eingesetzte Schmierstoff muss nicht erneuert wer- den. Wenn Sie den Schmierstoff wechseln möchten, kontaktieren Sie den Beckhoff Service. Alle Getriebe sind werkseitig mit einem Lithiumseifenfett auf Mine- ralölbasis oder mit einem lebensmitteltauglichen synthetischen... -
Seite 59: Störungsbeseitigung
Beschaltung des Motors überprüfen Ausreichende Kühlung gewährleis- Motor wechseln Umgebungstemperatur zu hoch Ausreichende Kühlung gewährleis- Erhöhte Betriebsgeräusche Verspannter Motorenanbau Beckhoff Service kontaktieren Schaden an den Lagern Schaden an der Verzahnung Zahnriemenspannung zu groß Zahnriemenspannung prüfen und korrigieren Schmierstoffverlust Schmierstoffmenge zu hoch Schmierstoff abwischen, nachfüllen... -
Seite 60: Außerbetriebnahme
Durch ausgelaufenes Öl können Sie ausrutschen und stürzen, was zu schweren oder tödlichen Verletzungen führen kann. Unzulässiger Ausbau von Komponenten der Getriebe Eine Zerlegung der Getriebe ist nur durch die Beckhoff Automation GmbH & Co. KG zulässig. Kontaktieren Sie für Rückfragen den Beckhoff-Service. -
Seite 61: Entsorgung
Zubehör zur fachgerechten Entsorgung zurückgeben. Die 12.2.1 steller Transportkosten werden vom Absender übernommen. Senden Sie die Altgeräte mit dem Vermerk „zur Entsorgung“ an: Beckhoff Automation GmbH & Co. KG Gebäude „Service“ Stahlstraße 31 D-33415 Verl Außerdem haben Sie die Möglichkeit, Kontakt zu einem zertifizierten Entsorgungsfachbetrieb für Elektro-Altgeräte und Elektronik-Altgerä-... -
Seite 62: Richtlinien Und Normen
Beckhoff Produkte sind nach folgenden Richtlinien und Normen zer- tifiziert und geprüft. EU-Konformität Bereitstellung 13.1 Die Beckhoff Automation GmbH & Co. KG stellt Ihnen gerne EU- Konformitätserklärungen und Herstellererklärungen zu allen Pro- dukten auf Anfrage zur Verfügung. Senden Sie Ihre Anfrage an: info@beckhoff.com RoHS... -
Seite 64: Mehr Informationen
Mehr Informationen: www.beckhoff.de/ag3210 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
