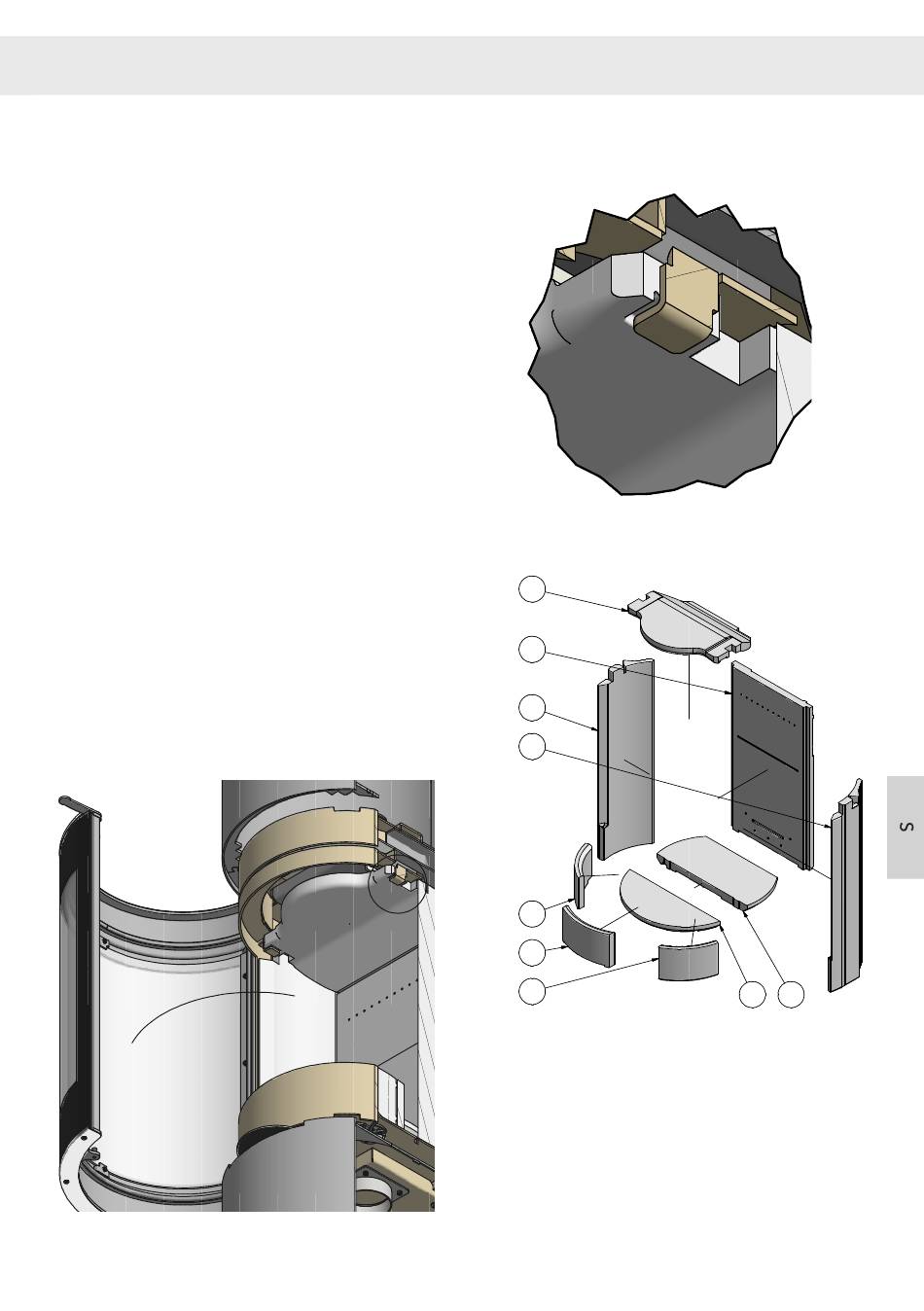

AVMONTERING AV BRÄNNKAMMARFODER
Avmontering av brännkammarfoder utförs i följande ordningsföljd.
1. R ökvändplattan (1) skjuts uppåt tills den går fri från beslaget.
Därefter kan den dras fram och ned förbi beslaget.
2. D et främre brännkammarfodret (2) lyfts upp och kan tas ut.
3. Brännkammarens bottenfoder (3) lyfts upp.
4. B rännkammarens sidofoder (4) avlägsnas genom att man vrider
dem inåt i fronten tills de lossnar. Därefter kan de tas ut.
5. T ill sist kan brännkammarens bakre foder (5) tas ut.
brännkammarfodret ska monteras igen utförs det i omvänd
När
ordningsföljd.
A
AVMONTERING AV BRÄNNKAMMARFODER
A
A
A
1
5
4
4
2
2
2
INDUSTRIVEJ 20, 9900 FREDERIKSHAVN, DENMARK
Phone +45 98 47 90 33 - Fax +45 98 47 92 91
E-mail: info@rais.dk - Homepage: www.rais.dk
Drawing name:
Project: Established: Format:
24-05-2019
A3
3 3
A
Designer: Project manager: Approved:
ksj
D M Y
Corrections:
Revision: Drawing no.:
16-6510
S - 15
