TILKOBLING AV EKSTERN LUFT - AIRSYSTEM

Alle RAIS/ATTIKA vedovner har muligheten for tilførsel av ekstern
luft. Denne eksterne lufttilførselen er det vi kaller AirSystem.
Systemets luftinntak kan skjules ved at det monteres i gulvet eller
i veggen bak ovnen.
LUFTTILKOBLING GJENNOM GULV

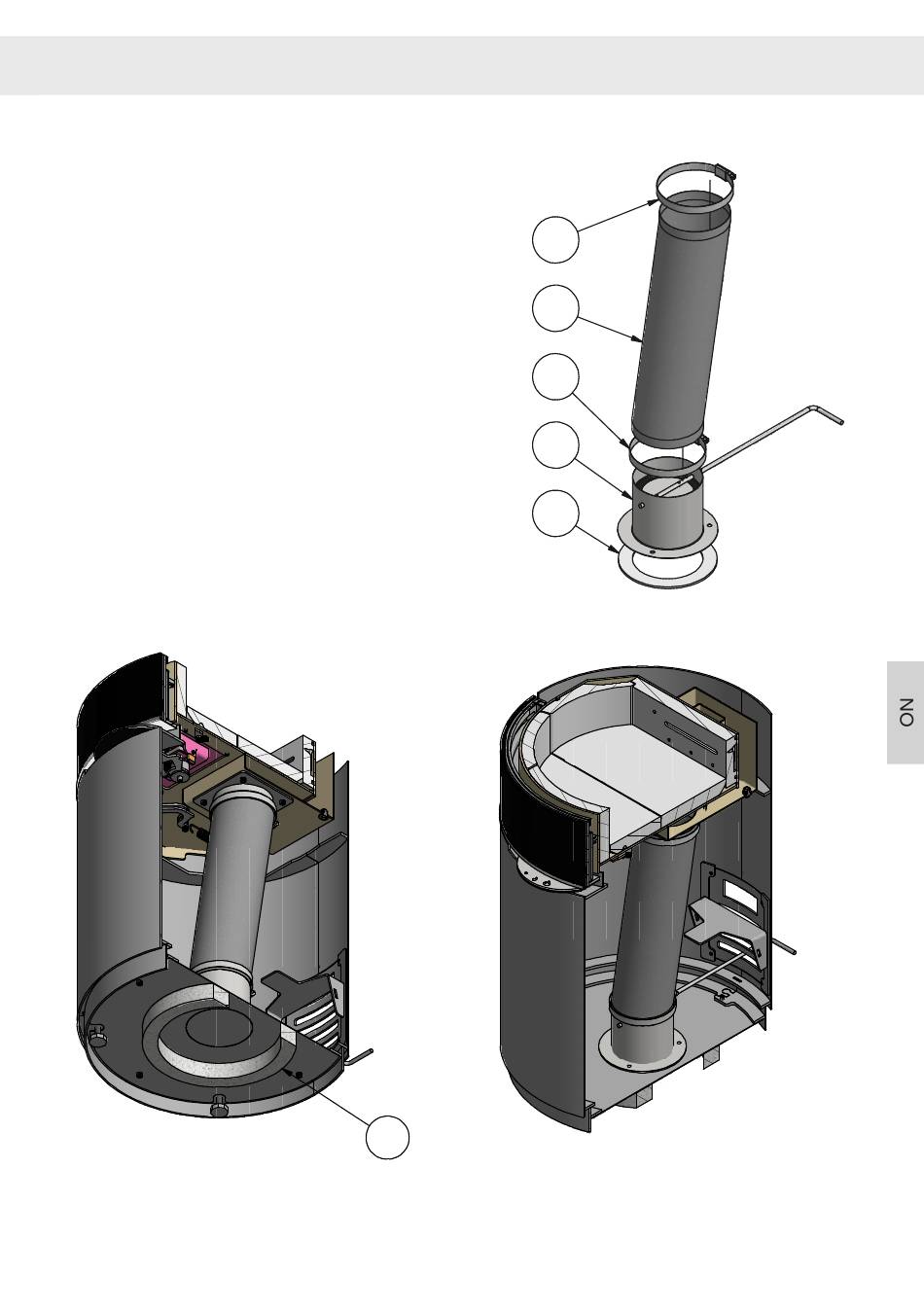

1. S kumgummiringen (5) plasseres under ovnen, og sentreres med
hullet i bunnen av ovnen.
2. U tslagsfeltet i bunnen av ovnen kan fjernes ved hjelp av en
hammer.
3 L ufteventilen (3) limes fast i bunnen av ovnen, men pakningen (2)
mellom ovnen og lufteventilen.
4. F leksislangen (4) monteres på stussen i bunnen av
brennkammeret og på lufteventilen (3), og festes med
slangebåndene (1).
