KUPPLUNG AN DEN TRAKTOR

Vor dem Ankuppeln der Verti-Rake ist Folgendes zu kontrollieren:
Kontrollieren Sie die Verti-Rake auf sichtbare Beschädigungen hin und
−
reparieren Sie sie, wenn dadurch ein sicherer Betrieb der Maschine nicht
mehr gewährleistet wäre.
Kontrollieren Sie, ob alle Schrauben und Muttern fest angezogen sind.
−
Kontrollieren Sie, ob alle Sicherheitsaufkleber an der Maschine vorhanden
−
und unbeschädigt sind.
Die Maschine darf NIEMALS ohne diese Abdeckungen und Aufkleber benutzt
werden.
Die Verti-Rake kann mit Hilfe einer 3-Punkt-Befestigung mit dem Traktor verbunden werden.
Gehen Sie dazu wie folgt vor:
1. Entfernen Sie die 3-Punkt-Bolzen 1 und 2.
2. Setzen Sie den Traktor vorsichtig zurück, bis sich die unteren Verbindungsarme mit
dem Rahmen verbinden lassen.
!! Vergewissern Sie sich, dass der Traktor angemessen blockiert wurde und
sich nicht von selbst bewegen kann!
!! Schalten Sie den Traktor immer erst aus, bevor Sie absteigen!
3. Verbinden Sie die unteren Verbindungsarme mit den 3-Punkt-Bolzen 2 und sichern
Sie sie mit den mitgelieferten Sicherungsstiften.
4. Stellen Sie den Stabilisator des Traktors auf 100 mm seitlichen Schlag ein.
5. Montieren Sie die obere Stange Ihres Traktors und drehen Sie sie heraus, bis sie die
gleiche Höhe wie die 3-Punkt-Verbindung der Verti-Rake hat.
6. Verbinden Sie die obere Stange 3 mit dem Bolzen 1 am Rahmen. Sichern Sie Bolzen
1 mit dem mitgelieferten Sicherungsstift.
7. Drehen Sie die obere Stange 3, bis sie unter Spannung steht.
!! Vergewissern Sie sich, dass alle Befestigungsstifte gesichert sind!
1

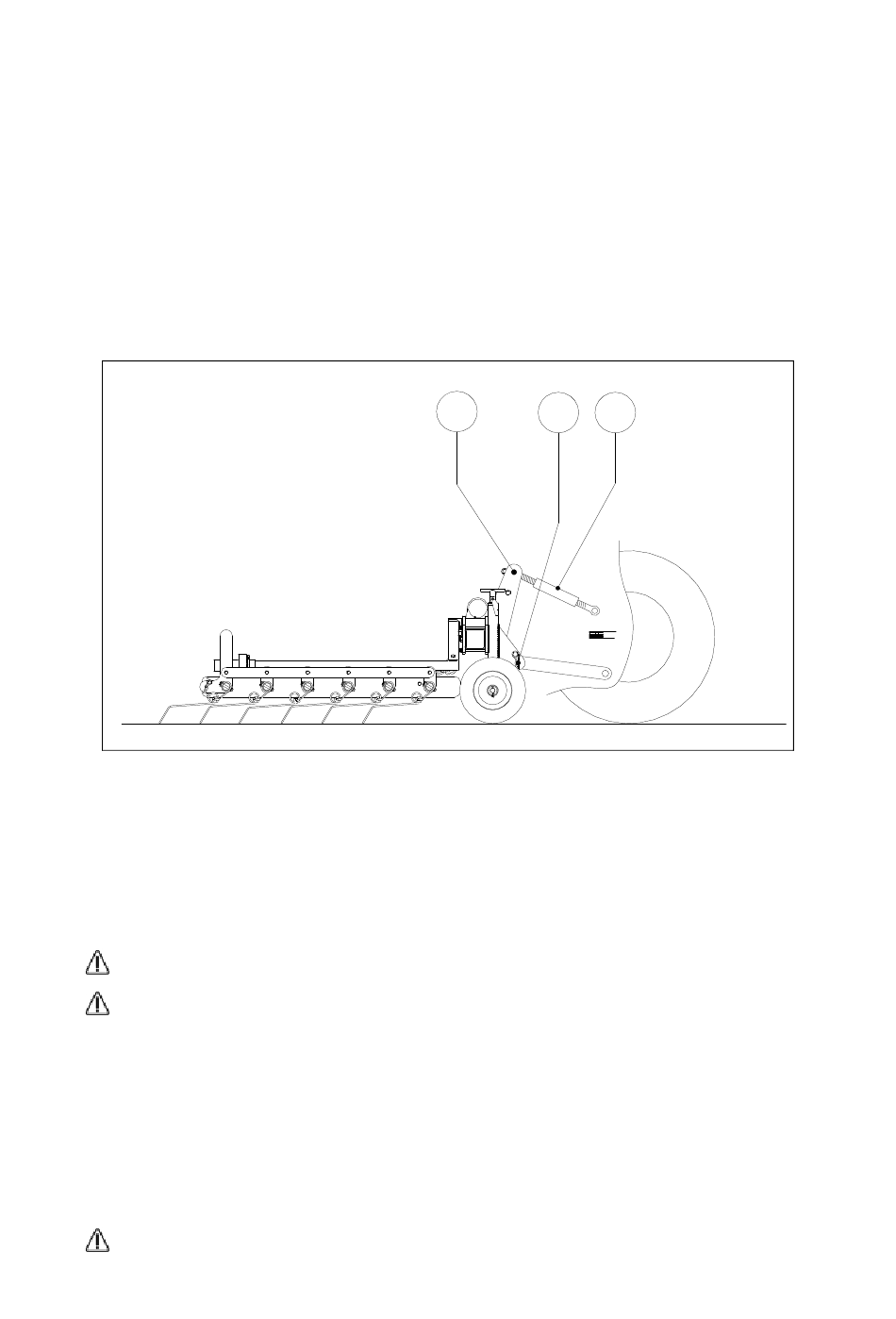

(Fig. 8)
2 3
Abb. 8
