Montage des klappbaren Rollenniederhalters

Pos: 13.48.2 /BA/Erstinbetriebnahme/Großpackenpressen/Vorbauhäcksler PreChop/Übersicht Einzelteile @ 41\mod_1272279633368_6.doc @ 375264
5.4.1 Übersicht Einzelteile des klappbaren Rollenniederhalters

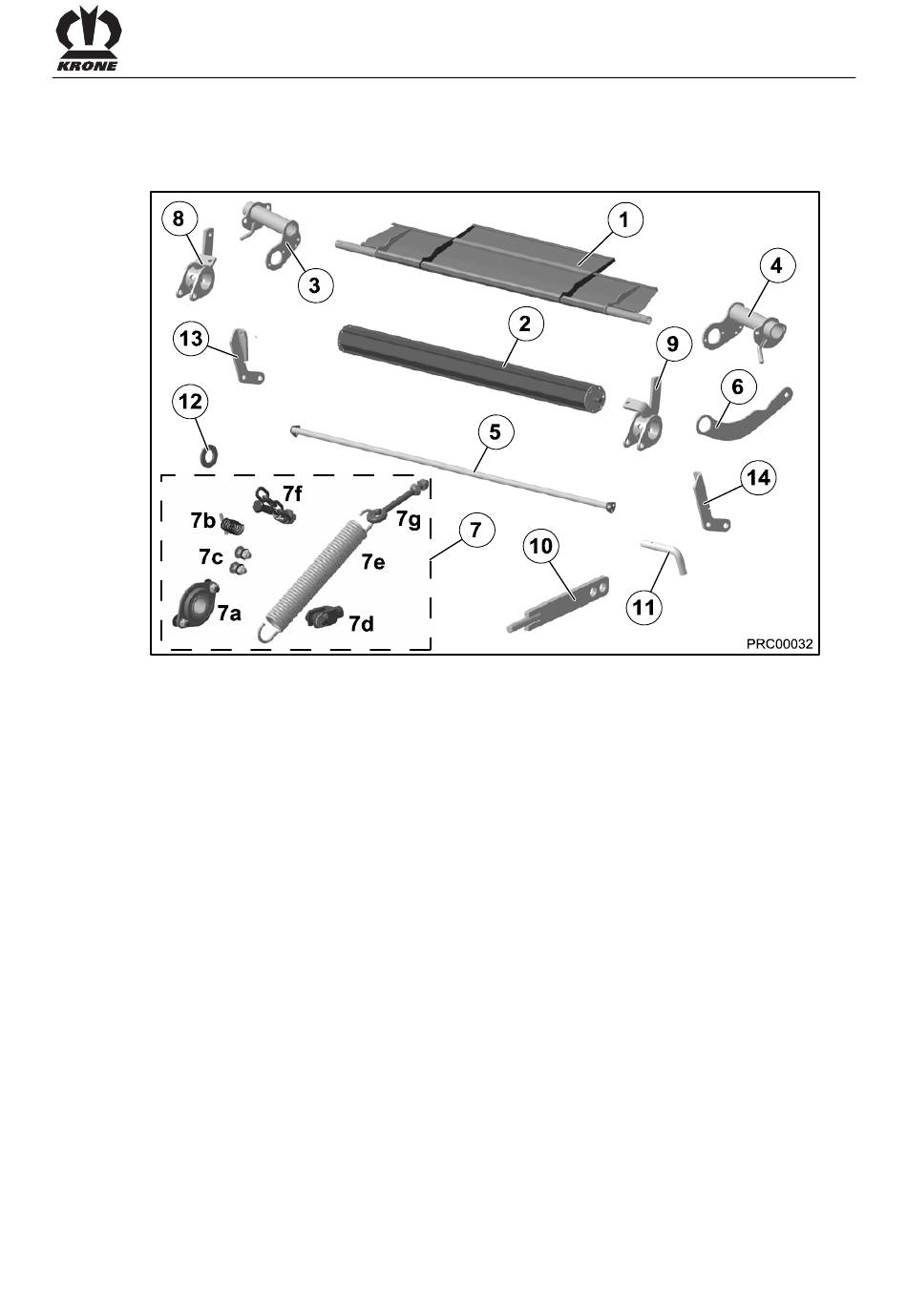

Abb. 26
1 Prallblech
2 Walze
3 Verstellrohr rechts
4 Verstellrohr links
5 Versteifungsrohr
6 Strebe (2x)
7 DIN- und Normteile (2x)
8 Verstellhebel rechts
9 Verstellhebel links
10 Gabelkopfhalter (2x)
11 Hebel (2x)
12 Scheibe (2x)
13 Federspanner rechts
14 Federspanner links
