Vorbauhäcksler An Großpackenpresse Montieren - Krone Prechop Originalbetriebsanleitung

Anbau des Vorbauhäckslers
Pos: 15.6 /BA/Erstinbetriebnahme/Großpackenpressen/Vorbauhäcksler PreChop/Vorbauhäcksler an Großpackenpresse montieren @ 41\mod_1272361137322_6.doc @ 376268
6.2 Vorbauhäcksler an Großpackenpresse montieren

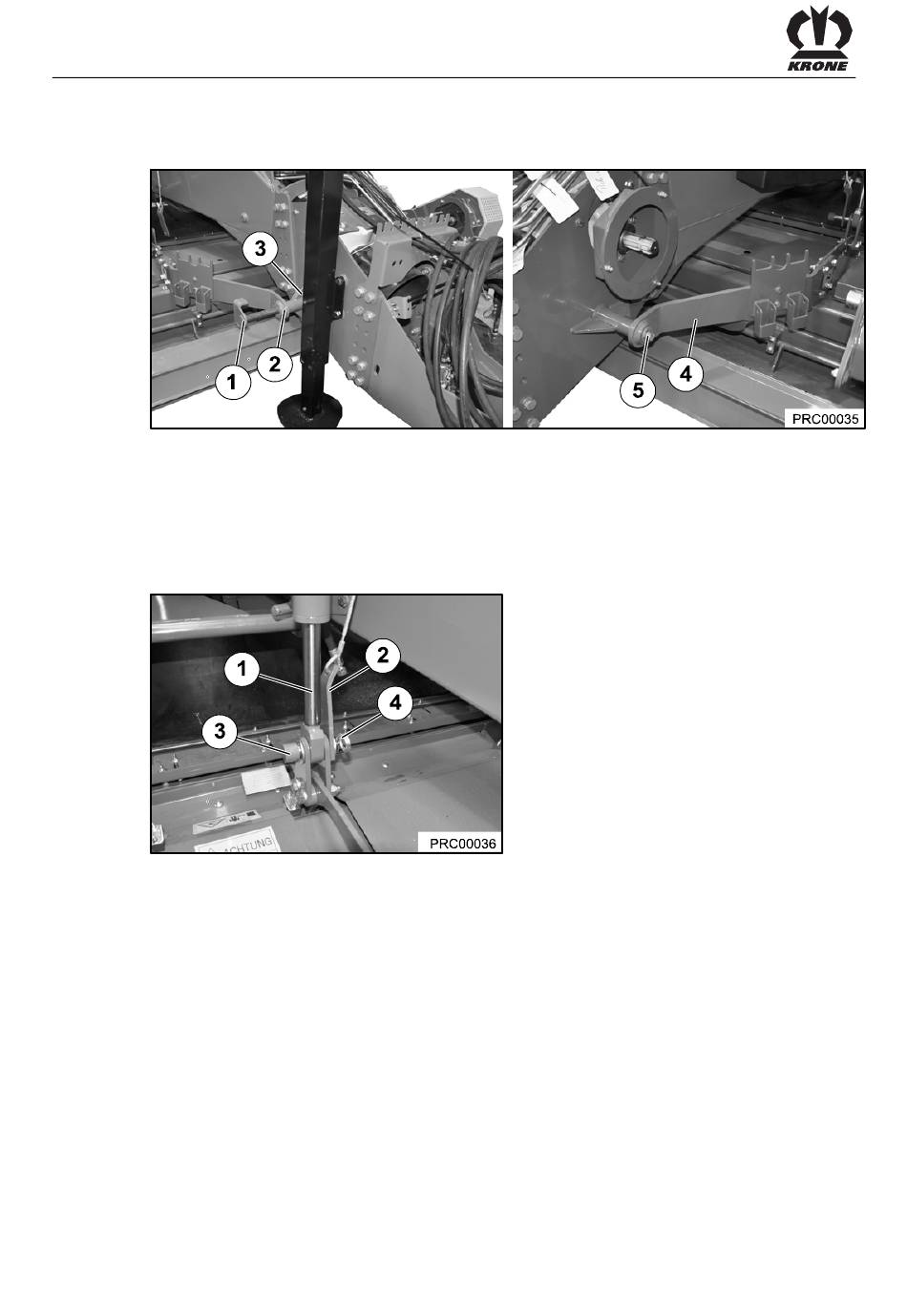

Abb. 44
• Ausgehend von der rechten Maschinenseite die Verbindungsstange (1) durch die Lasche
(2) des PreChop in die Öffnung (3) der Deichsel einführen.
• Auf der linken Maschinenseite die Verbindungsstange (1) durch die zweite Lasche (4)
des PreChop führen.
• Verbindung mit Schraube und Scheibe (5) sichern.
Abb. 45
Folgende Arbeitsschritte auf der rechten und linken Maschinenseite durchführen:
• Den Hydraulikzylinder (1) und die Lasche mit dem Drahtseil (2) durch den Bolzen (3) mit
dem PreChop verbinden.
• Verbindung mit Splint (4) sichern.
