Pos: 13.36 /BA/Erstinbetriebnahme/Großpackenpressen/Vorbauhäcksler PreChop/Hydraulikleitungen/ Hochdruckschlauchleitungen verlegen und montieren @ 4\mod_1210068763048_6.doc @ 81569
Hydraulikleitungen/ Hochdruckschlauchleitungen verlegen und montieren

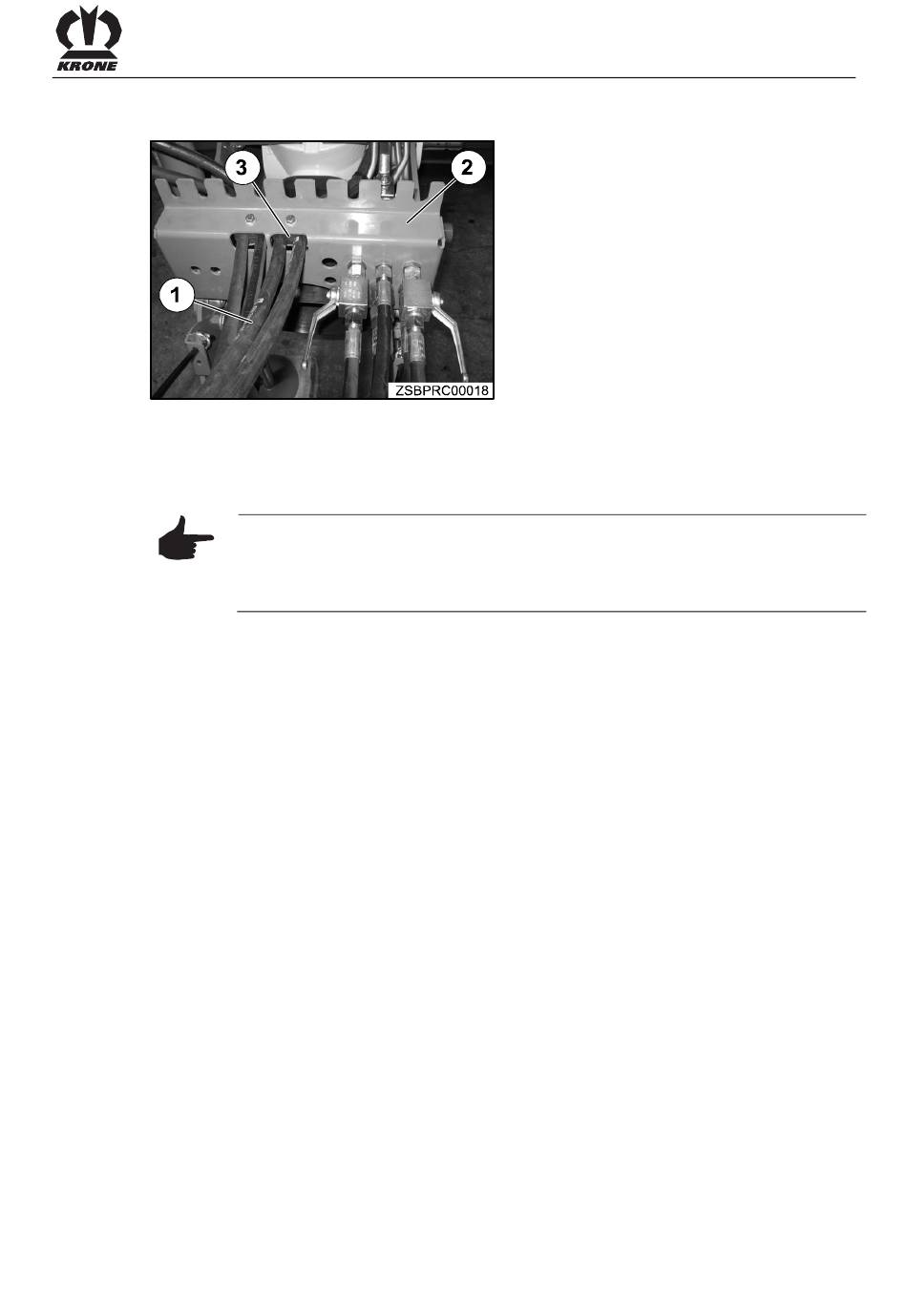

Abb. 19
•
Neue Hydraulikleitungen entsprechend der mitgelieferten Montagezeichnung (100 106
474 (BigPack 1270/1290) / 100 106 624 (BigPack 1290 HDP) / 100 106 645 BigPack
12130) verlegen und mit Rohrschellen fixieren.
•
Hochdruckschlauchleitungen entsprechend der Montagezeichnung (100 106 474
(BigPack 1270/1290) / 100 106 624 (BigPack 1290 HDP) / 100 106 645 BigPack 12130)
montieren.
•
Neue Druckluftschlauchleitungen (1) montieren, durch Halter (2) verlegen und mit
Schellen (3) fixieren.
•
Alle Hydraulikleitungen und Elektroleitungen mit Kabelbinder so fixieren, dass sie im
Arbeitseinsatz nicht scheuern.
Pos: 13.37 /BA/-----Seitenumbruch------ @ 0\mod_1196175311226_0.doc @ 4158
Hinweis
Für ein einfaches Verlegen der Hydraulikleitungen kann der Schutzdeckel
unterhalb der Fronthaube demontiert werden. Nach dem Montieren der
Hydraulikleitungen den Schutzdeckel wieder montieren.
Erstmontage
25
