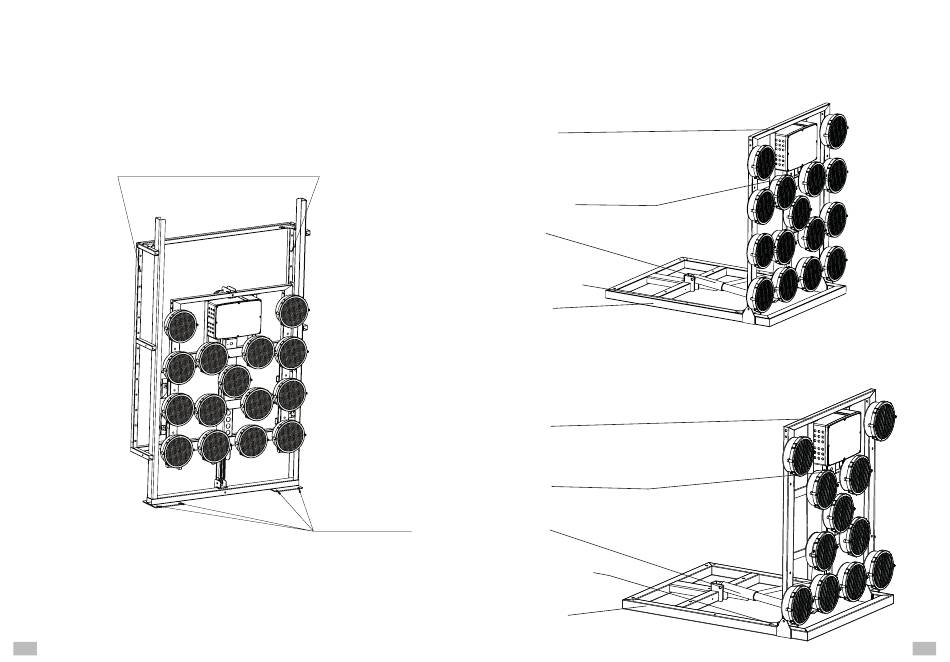

Montage an Pritschenfahrzeugen (Schiebepfeil)
Der Schiebepfeil ist so konzipiert worden, dass er sowohl an den Querholmen hinter der Fahrerkabine, als auch
am Pritschenboden ausreichend befestigt werden muss.
Da die Anordnung der Querholme von den verschiedenen Fahrzeugherstellern abhängt, muss durch den Be-
treiber oder einen Fahrzeugaufbauer eine ausgeichende Befestigung angebracht werden.
Dazu wurde eine ausreichende Anzahl Befestigungsbohrungen im Rahmen sowie am Bodenblech eingebracht.
Die Querholme müssen hierzu von oben angebohrt, dürfen jedoch nicht durchbohrt werden. Der Loch- abstand
ist durch den Grundrahmen vorgegeben.
Bohrungen zur
Befestigung an den Querholmen
Einstellen der Endlagenschalter
Die Endlagenschalter befinden sich an einer Halterung rückseitig des Leuchtpfeils. Jeder Endschalter sollte so
eingestellt sein, dass er schaltet (LED leuchtet auf), wenn der jeweilige Winkel (am Rahmen angeschweißt) vor
den Endschaltern steht. Dies sollte regelmäßig überprüft und die Endschalter bei Bedarf nachgestellt werden,
um eine Beschädigung des Motors zu vermeiden. Dabei dürfen die Endschalter jedoch keinesfalls zu weit
vorstehen, da sie sonst von den Winkeln abgeschert werden könnnen.
24
Bohrungen zur Befestigung
am Pritschenboden
Elektromotorische Hebe- und Senkvorrichtung (Klapp-Leuchtpfeil)
Übersicht verschiedener Systeme
Artikel
210501 - 15x
Typ: HLPK15
210502 - 09x
Typ: HLK9
94414
Trägerrahmen
Scheinwerfer ohne MS340
943452
Näherungsschalter
Sensor oben
94461
Motor
943452
Näherungsschalter
Sensor unten
94463
Grundrahmen
Artikel
21026V1EL - 15x
Typ: HLPK15
84300
Trägerrahmen
Scheinwerfer ohne MS340
4345
9
Näherungsschalter
Sensor oben
94461-1
Motor
943452
Näherungsschalter
Sensor unten
83978
Grundrahmen
25
