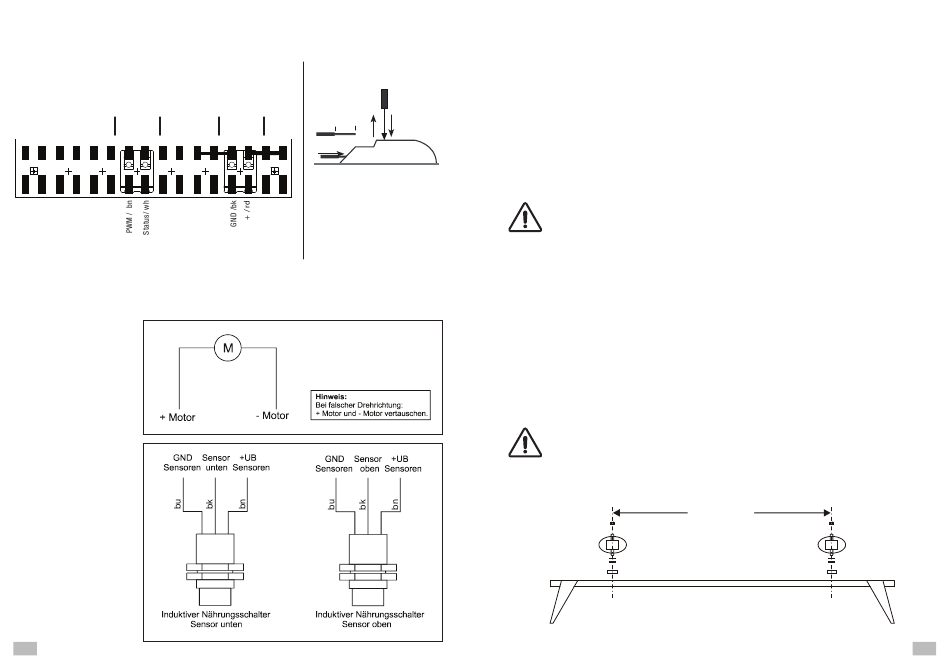

Anschlusspläne
RS2000 PLUS 4D TO
MS340 PLUS 4D TO
Klemme 9 +10
Elektromotorische Hebe-Senkvorrichtung
nur bei Ausführungen
mit Elektromotorischer
Aufrichtung
oder Drehpfeil
nur bei Ausführungen
mit elektromotorischer oder
manueller Aufrichtung
22
Kleiner
Schraubendreher
0,5 - 0,75mm
2
1
Klemme 3 + 4
8
3
Versorgung
-
+
2
Anschlussklemme
Die abisolierte, verdrillte
Litze wird so weit in die
Klemme gesteckt, dass
die Isolierung ans Klem-
mengehäuse reicht!
Einstellen der Endlagenschalter (Klapp-Leuchtpfeil)
Die Endlagenschalter sind vormontiert, sie sollten jedoch auf festen Sitz und korrekte Abschaltpunkte hin
überprüft werden.
Der Endlagenschalter für die Position Leuchtpfeil abgeklappt, befindet sich am festen Teil der Aufrichtung auf
der Höhe der Montageplatte für den Leuchtpfeil. Er sollte so eingestellt sein, daß er schaltet, (LED leuchtet auf)
sobald der Klapprahmen die Anschlaggummis berührt.
Der Endlagenschalter für die Position Leuchtpfeil aufgeklappt, befindet sich am beweglichem Teil der Auf-
richtung auf der Höhe des Drehpunkts. Um ihn einzustellen, löst man die Anschlagschrauben unterhalb des
Drehpunkts und richtet anschliessend den Leuchtpfeil auf, so daß er in 90° Stellung also rechtwinklig zur
Fahrbahn steht. Die Winkellage wird durch den Endlagenschalter beeinflusst. Anschliessend werden die An-
schlagschrauben wieder vorgedreht.
WARNUNG!
Bei allen Einstellarbeiten ist zu beachten, daß der Motor eine kurze Nachlaufzeit hat, das Aufleuch-
ten der LED im Endlagenschalter bedeutet also nicht den sofortigen Stillstand der Aufrichtung.
Montage auf Dachträgern
Der Grundrahmen wird über Schwingungsdämpfer mit zusätzlicher Gurtbandsicherung auf dem Dach- träger
verschraubt. Die Gewindestücke aus Leichtmetall (im Beipack) können in die Querholme aller handelsüblichen
Dachträgersysteme eingeschoben werden (z.B.:Tuhle, Atera,...).
Die Querholme müssen hierzu von oben angebohrt, dürfen jedoch nicht durchbohrt werden. Der Loch- abstand
ist durch den Grundrahmen vorgegeben.
Für die Aufrichtung Art.Nr. 21024 werden zwei Grundträger benötigt, für Art.Nr. 21024V jedoch drei Grundträger.
WARNUNG!
Minimaler Abstand zwischen Grundrahmen der Aufrichtung und der Dachhaut beträgt 80 mm.
810 mm
23
