Tafel ab
Tafel auf
Alle Tafelbewegungen werden automatisch beendet, wenn die jeweilige Endposition erreicht ist
(Näherungsschalter) oder die entsprechende Taste der Fernbedienung losgelassen wird (Tot-
mannschaltung).
16
Taste drücken und gedrückt halten (Totmannschal-
tung), die Tafel wird aufgerichtet.
Signalbild der Punktausleuchtung ( 2 ):
grün blinkend
der Motor der Aufrichtung
ist aktiv, Endposition noch
nicht erreicht
grün dauerhaft
Endposition erreicht
leuchtend
rot blinkend
Fehler: Zeit überschritten
oder Sensor Kabelunter-
brechung
Taste drücken und gedrückt halten (Totmannschal-
tung), die Tafel wird aufgerichtet. Signalbild der
Punktausleuchtung ( 3 ):
grün blinkend
der Motor der Aufrichtung
ist aktiviert, Endposition
noch nicht erreicht
grün dauerhaft
Endposition erreicht
leuchtend
rot blinkend
Fehler: Zeit überschritten
oder Sensor Kabelunter-
brechung
Taste drücken, die Zusatzausgangänge für
Sonderfunktionen werden eingeschaltet
(z.B.Arbeitsleuchte)
Signalbild der Punkausleuchtung ( 8 ):
grün
Zusatzausgänge eingeschaltet
aus
Zusatzausgänge sind ausge
schaltet
Optionales Zubehör (Fernbedienungen)

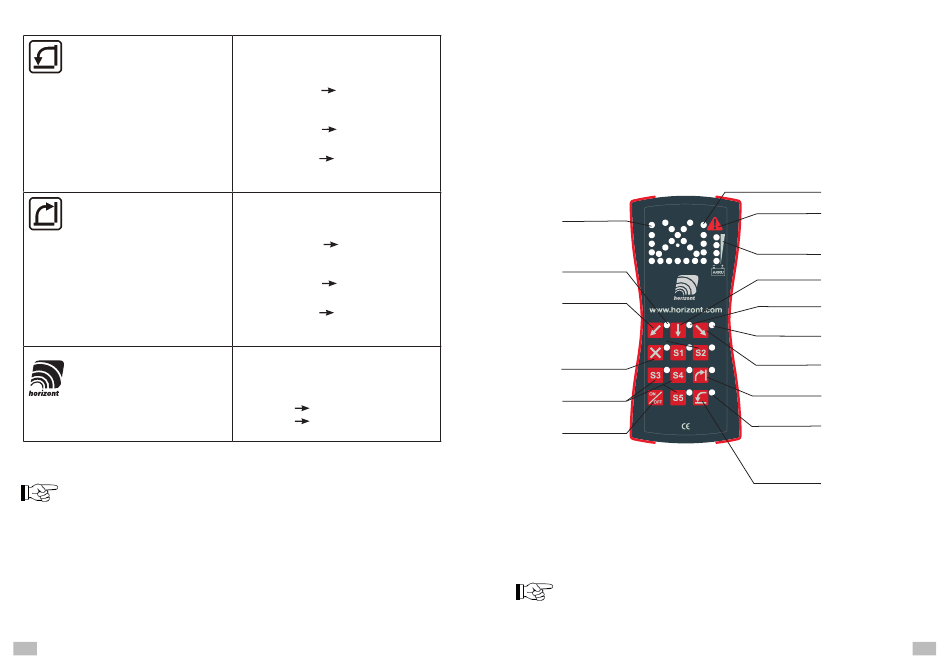

Fernbedienung LED
Die Leuchtpfeil Steuerung kann auch mit anderen Fernbedienungen aus dem Programm der FA1 betrieben
werden.
Diese gibt es in verschiedenen Varianten.
LED Fernbedienung mit Kabel:
LED Fernbedienung mit Kabel/Funk Anbindung:
Blitzkontrolle
links
Anzeige
Drehpfeil links
Taste
PFEIL LINKS
Taste
KREUZ
Arbeits-
leuchte
Taste
ON / OFF
Die defekten Leuchten werden auf der Fernbedienung eins zu eins abgebildet.
Die Arbeitsleuchte wird über S3 geschaltet (optional kann die Arbeitsleuchte auch über S1 geschaltet werden).
Für die Fernbedienung wird ein Kabelsatz mit der Artikelnummer 820472-1 benötigt!
Für die Durchführung im Steuergehäuse muss die Bohrung auf die Größe einer
PG11-Verschraubung aufgebohrt und mit einer PG11-Verschraubung versehen werden.
Artikel 21153-0003
Artikel 21154-0003
Blitzkontrolle
rechts
Fehleranzeige
Akku-
Ladezustands-
Anzeige
Taste
PFEIL MITTE
Anzeige
Drehpfeil mitte
Anzeige
Drehpfeil rechts
Taste
PFEIL RECHTS
Anzeige
TAFEL OBEN
Taste
TAFEL AUF
Anzeige
TAFEL UNTEN
Taste
TAFEL AB
17
