Pos.
Artikelnummer
01
82220VP
02
21021STGOE-1
03a
21106LP-1H
03b
21106LP-1F
03c
82366
03d
82367-20M
04
25014
05
925362
06
82349
07
84918
08
87884
09
87883
10
84911
11
82343
12
84890
13
21194OTG
13a
21194PGOT
14
82360
14a
82360-15M
15
20828PLUS
21194OT-1
16
21194PG-2
17
88815
10
Bezeichnung
Steuerung HLPK15
Steuergehäuse ohne Elektronik vormontiert
Kabelausführung, 10 Meter Kabel
Funkausführung
Ladekabel mit KFZ-Stecker
20 Meter Kabel mit Stecker
Akku 12V/180Ah
Gehäuse MS340PLUS Flach
Lichteinheit MS340PLUS
Halter MS340PLUS
Adapter f. Halter MS340PLUS
Linse MS340PLUS
Linse RS2000PLUS
Lichteinheit RS2000PLUS
Halter RS2000PLUS
Gehäuse RS2000PLUS
mit Doppelmembrandurchführung hinten
mit PG7 Verschraubung unten
Akkukabel 6 Meter (mit Polklemmen)
Akkukabel 15 Meter (mit Polklemmen)
kompletter Scheinwerfer MS340PLUS
RS2000PLUS mit Doppelmembrandurchführung
RS2000PLUS mit PG Durchführung
Halter für Fernbedienung (Bopla Tischgehäuse)
für den an der Fernbedienung angebrachten Clip
Bedienung
Die gesamte Bedienung erfolgt mit Hilfe der Fernbedienung.
- Schalten Sie die Fernbedienung ein
- falls vorhanden, lösen Sie die Verriegelung der Tafelaufrichtung
( dies ist nur bei manueller Verriegelung und elektrom. Aufrichtung notwendig )
- Wählen Sie auf der Fernbedienung die gewünschte Funktion.
- Das grüne Blinken oder Leuchten der Kontroll-LED zeigt die ordnungsgemäße Funktion an.
Die Funktionen PFEIL LINKS, PFEIL RECHTS und KREUZ sind nur bei voll aufgerichteter Tafel aktivierbar.
Auf der Fernbedienung muß die Anzeige TAFEL AUF leuchten (außer bei Festmontage).
Bei nur teilaufgerichteter Tafel sind, falls vorhanden, nur die Zusatzscheinwerfer aktiv.
Alternativ kann die Tafel mittels der Tasten PFEIL LINKS, PFEIL RECHTS und KREUZ aufgerichtet werden.
Sobald die Position erreicht ist, wird das gewählte Leuchtbild aktiviert.

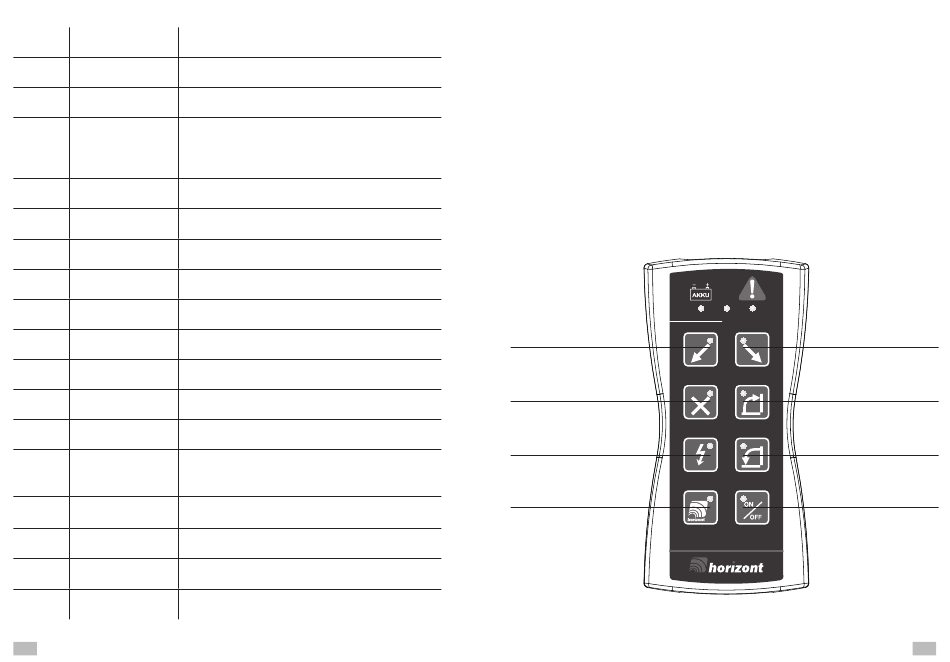

Fernbedienung
PFEIL LINKS
(5)
KREUZ
(6)
ZUSATZ-
SCHEINWERFER (7)
SONDER-
FUNKTION
(8)
Die LEDs der Fernbedienung werden abhängig der Umgebungshelligkeit gedimmt. Ab einer bestimmten Um-
gebungshelligkeit werden zusätzlich die Tasten (Umriss und Symbole) hintegrungbeleuchtet.
www.horizont.com
PFEIL RECHTS (4)
TAFEL AUF
(3)
TAFEL AB
(2)
ON / OFF
(1)
11
