Aufbau und Betrieb
Aufbau
Bei Verwendung von Klappmasten sind diese so im Batteriewagen zu befestigen, daß der
Mast im ab ge klappten Zustand auf dem Batteriewagen aufliegt und der Signalgeber nach
oben zeigt.
Das Stromversorgungskabel ist durch die dafür vorgesehene Öffnung in den Batteriewagen
zu führen. Danach kann die Batterie in den Wagen eingesetzt wer den. Sie dient im Betrieb
gleich zeitig zur Erzielung der notwendigen Standfestigkeit.

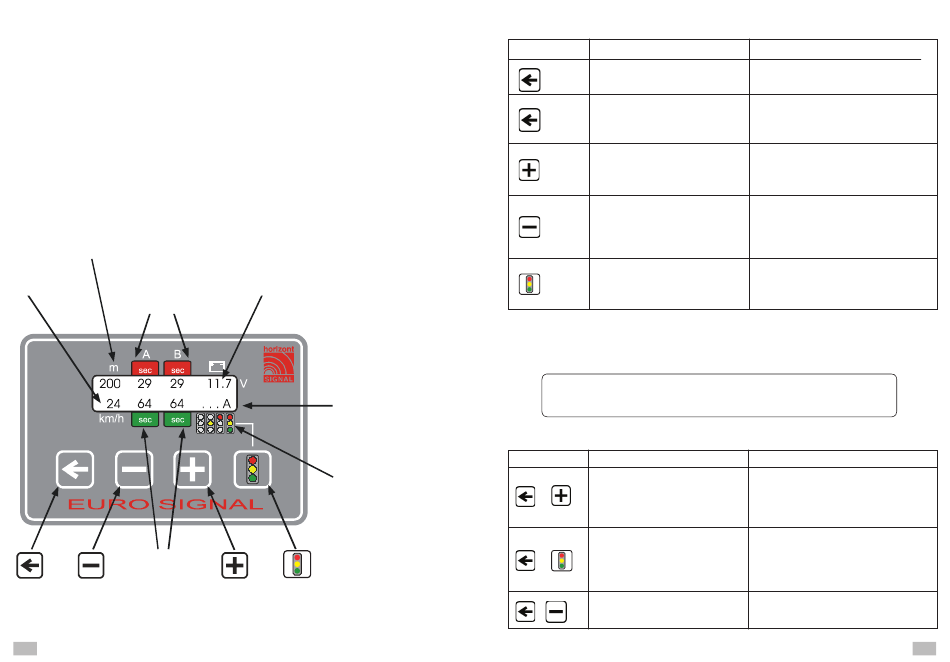

Bedienterminal
Baustellenlänge
Räum-
geschwindgkeit
Rotzeit A und B
Grünzeit A und B
Cursortaste
Minustaste
4
Batteriespannung,
Fehlermeldung
Betriebsart
(A oder B
beziehen sich auf den
jeweiligen Signalgeber)
Betriebsartensymbole
für
Automatik
Rot
Gelb Blinken
Lampen Aus
Plustaste
Ampeltaste
Tastenfunktionen
Taste
Abkürzung
Cursortaste kurz drücken
Cursortaste länger als 3 s
3s
ge drückt halten.
Plustaste kurz drücken.
Bleibt die Taste länger ge drückt,
wird sie automatisch wiederholt.
Minustaste kurz drücken.
Bleibt die Taste länger ge drückt,
wird sie automatisch wiederholt.
Ampeltaste
Erweiterte Tastenfunktionen
Achtung ! Benutzen Sie diese Funktionen nur, wenn Sie über
die damit veränderbaren Parameter genau informiert sind !
Abkürzung
Taste
Pfeiltaste gedrückt halten,
3s
3s
Plus taste dazu drücken und
beide länger als 3 s gedrückt
halten.
Pfeiltaste gedrückt halten,
Am peltaste dazu drücken und
3s
3s
beide länger als 3 s gedrückt
halten.
Pfeiltaste gedrückt halten und
Minustaste dazu drücken.
Funktion
Zeigt den Cursor, bzw. bewegt ihn
zum näch sten Eingabewert
RESET-Funktion
Unterbricht laufende Aktivitäten,
löscht Fehle ranzeigen.
Erhöht denjenigen Wert (bzw. zeigt
die nächste Auswahlmöglichkeit),
auf den der Cursor ge rade zeigt.
Erniedrigt denjenigen Wert (bzw.
zeigt die vor herige Auswahlmög-
lichkeit), auf den der Cursor gerade
zeigt.
Schaltet die Betriebsart um oder
startet die Programmübergabe
Funktion
Umschalten zur Eingabe der Ver-
kehrsdichte.
Umschalten zur Signalbild- und
Parameterein gabe.
Bewegt den Cursor zum vorherigen
Eingabe wert.
