Inhaltszusammenfassung für Horizont HLK9

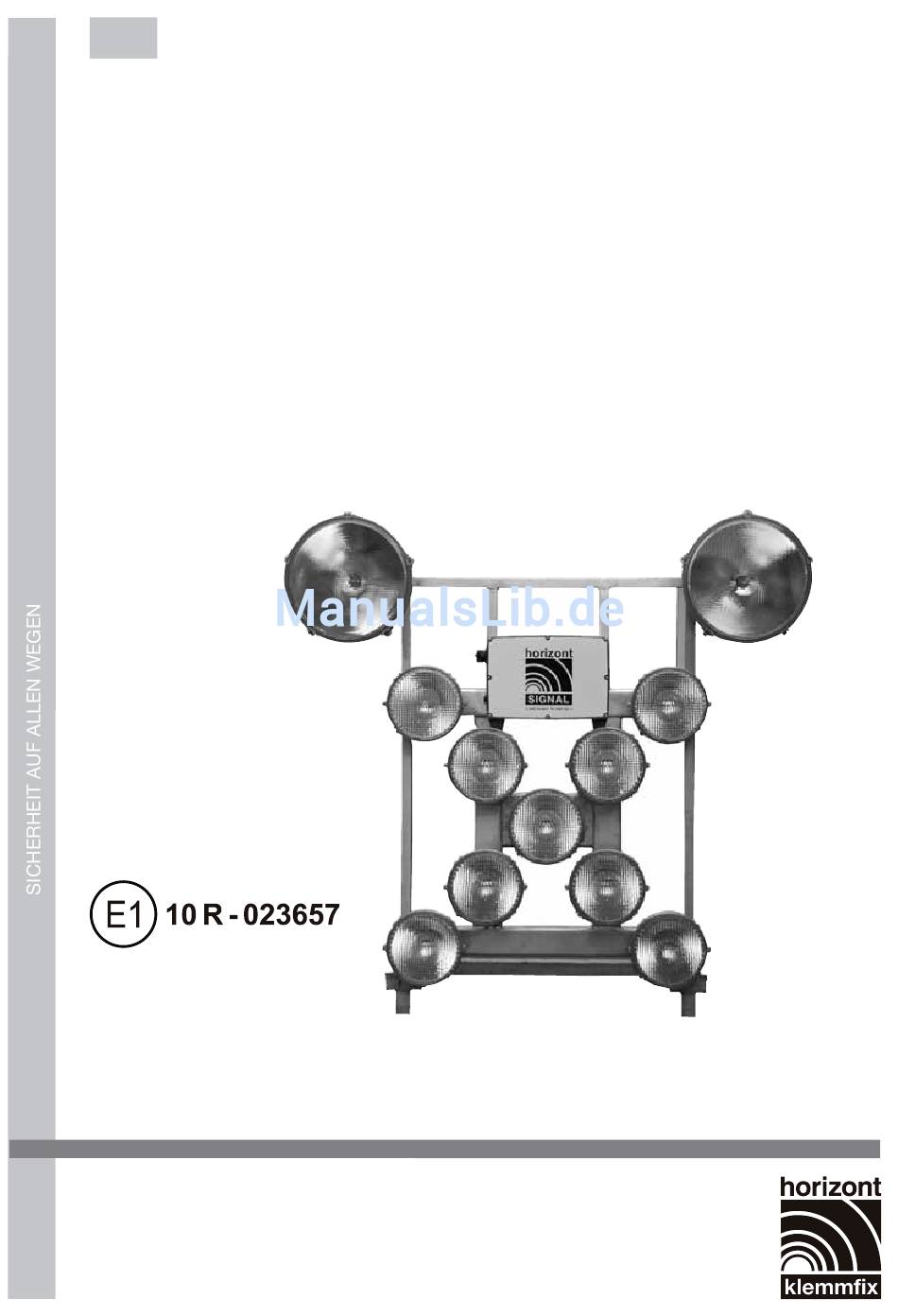

- Seite 1 86152-09 ORIGINALBETRIEBSANLEITUNG M - 02/15 Leuchtkreuz HLK9 ( Blinkkreuz ) Art.Nr. 21022 horizont group gmbh Postfach 1340 Telefon: +49 (0) 5631 565-200 Division klemmfix 34483 Korbach Telefax: +49 (0) 5631 565-248 Homberger Weg 4-6 klemmfix@horizont.com www.horizont.com 34497 Korbach GERMANY...
-
Seite 2: Inhaltsverzeichnis
Leuchtpfeil-Abschaltung (Tiefentladeschutz) .... bei 10,5 V Sicherung fahrzeugseitig vorsehen ............. min. 25 A Hersteller: automatische Spannungsanpassung und Nachtabsenkung horizont group gmbh Verpolschutz Division klemmfix Homberger Weg 4-6 Betriebszeiten mit 1 x 135 Ah / 12 V Akku (ca. Angaben bei vollgeladenem Akku) -
Seite 3: Ersatzteilübersicht
Sicherheitshinweise 94429 Grundrahmen ohne Abbildung Aufstellung und Betrieb des Leuchtpfeils im öffentlichen Straßenverkehr darf 21022STG 92964 (OPTION) 928562 92969 Steuerkasten HLK9, nur unter Berücksichtigung der geltenden Vorschriften (RSA, TL-Warnleuchten, Verriegelungs-Leiterplatte Haupt-Leiterplatte Aufricht-Leiterplatte vormontiert StVO) erfolgen. 94475 Bei der Ladung von Akkumulatoren können explosive Gasgemische entstehen. -
Seite 4: Bedienung
Funktionen Bedienung Die gesamte Bedienung erfolgt mit Hilfe der Fernbedienung. EINSCHALTEN, Taste kurz drücken, die Anzeige (1) leuchtet Lösen Sie die Verriegelung der Tafelaufrichtung AUSSCHALTEN, 3-5 Sekunden drücken, die Anzeige (1) verlischt ( dies ist nur bei manueller Verriegelung und elektrom. Aufrichtung notwendig ) Wählen Sie auf der Fernbedienung die gewünschte Funktion. -
Seite 5: Verdrahtungsplan
Verdrahtungsplan Steckerbelegung der Strom- Leuchtpfeil versorgung mit PWM Modul und Riegelmodul ACHTUNG ! Die Verdrahtungsanweisung ist strikt ein- zuhalten. Dies gilt insbesondere für die vorgegebene Leiterquerschnitte. Jede Abweichung birgt das unkalku lierbare dieser Motoranschluss ist nur erforderlich, wenn kein PWM Mod. verwendet wird Risiko, die elektromagnetische Verträg- schwarz lichkeit (EMV) der Sicherungsanlage zu... -
Seite 6: Beheben Von Störungen
Befestigungsschrauben der Leiterplatte lösen und Steuerplatine entnehmen Der Einbau erfolgt in umgekehrter Reihenfolge. Defekte Leiterplatten, Fernbedienungen etc. sind mit einer kurzen Fehlerbeschreibung frei an folgende Anschrift zu schicken: horizont group gmbh Division gerätewerk Reparaturabteilung Homberger Weg 4-6 34497 Korbach, GERMANY... -
Seite 7: Anschlusspläne
Anschlusspläne nur bei Ausführungen mit Elektromotorischer Auf- richtung oder Drehpfeil nur bei Ausführungen mit Elektromotorischer Auf- richtung Leuchten- Anschlussplan (siehe Bild unten) Elektromotorische Hebe- und Senkvorrichtung Art.Nr. 21024/21024V 94345 Näherungs- Option schalter Blitz- Sensor unten Zusatzscheinwerfer 94461 Motor 94345 Näherungs- schalter Sensor oben 12 V max. -
Seite 8: Die Zusatzfunktion Verriegelung
Montage Der Endlagenschalter für die Position Leuchtpfeil aufgeklappt, befindet sich am bewegli- 21020 21021 chem Teil der Aufrichtung auf der Höhe des Drehpunkts. Um ihn einzustellen, löst man die Das Montagematerial für die Befe- Anschlagschrauben unterhalb des Drehpunkts und richtet anschliessend den Leuchtpfeil stigung des Leuchtspfeils liegt der auf, so daß... -
Seite 9: Konformitätserklärung
(name, type or model, lot, serial number) to which this declaration relates is in conformity with the European Directives 2002/95/EC (RoHS), 2002/96/EC (WEEE) and 2006/42/EC (machinery directive). Nous horizont group gmbh Homberger Weg 4-6, D-34497 Korbach déclarons sous notre seule responsabilité que le produit...
